M5Stack Core2 ESP32 IoT-ontwikkelkit V1.1

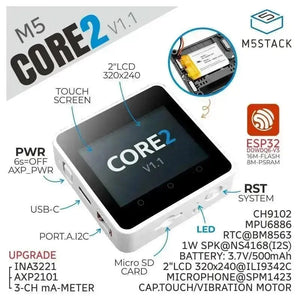

De M5Stack Core2 V1.1 is uitgerust met een 2,0-inch geïntegreerd capacitief touchscreen. De drie stippen op de voorkant van het scherm zijn essentieel voor de touchinterface. M5Stack Core2-gebruikers hebben de mogelijkheid om de hot zone mapping te configureren om drie virtuele knoppen te creëren via programmering, waardoor diverse interactie-ervaringen tussen mens en machine mogelijk worden. Bovendien is de M5Stack Core2 V1.1 uitgerust met een ingebouwde trilmotor, die haptische feedback en trilwaarschuwingsfunctionaliteit biedt.

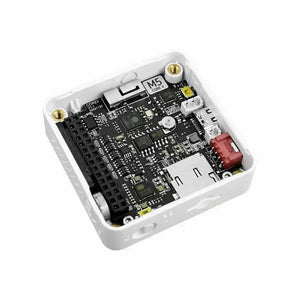

De M5Stack Core2 V1.1 is uitgerust met een geïntegreerde Real-Time Clock (RTC) module en een speciale batterij voor het voeden van de RTC, wat zorgt voor nauwkeurige tijdsfunctionaliteit. Daarnaast regelt de AXP2101 energiebeheerschip de energieconsumptie van het apparaat optimaal. De M5Stack Core2 V1.1 beschikt over een ingebouwde blauwe voedingsindicatorlampje, dat kan worden gebruikt om specifieke functies uit te voeren of statusindicaties weer te geven op basis van de toepassingsvereisten van de gebruiker. Bovendien bevat dit apparaat een MicroSD-kaartsleuf, een luidspreker en een hoogwaardige I2S digitale audio-interface versterkerchip. De uitbreidingskaart die aan de achterkant van het apparaat is gemonteerd, bevat een 6-assige Inertial Measurement Unit (IMU) sensor en een microfoon, waardoor de functionaliteit wordt verbeterd en de potentiële toepassingen worden uitgebreid.
M5Stack Core2 V1.1 Kenmerken
-
ESP32-gebaseerd, ingebouwde Wi-Fi
-
16M flits, 8M PSRAM
-
Ingebouwde luidspreker, voedingsindicator, trilmotor, RTC, I2S-versterker, capacitieve aanraakscherm, aan/uit-knop, resetknop
-
TF-kaartsleuf (maximale grootte 16G)
-
Ingebouwde lithiumbatterij, uitgerust met energiebeheerchip
-

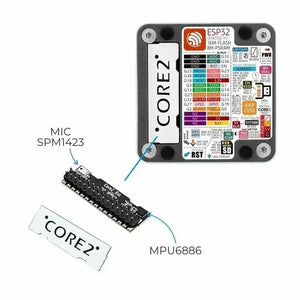

Onafhankelijk klein bord, ingebouwde 6-assige IMU, PDM-microfoon
-
M-Bus-aansluiting en pinnen
-
M5Stack Core2 V1.1 Compatibel met multi-platform ontwikkeling:
Inclusief
-
1x M5Stack Core2 V1.1
-
1x USB-type C (20 cm)
-
1x INBUSSLEUTEL
M5Stack Core2 V1.1 Toepassingen
-
Internet of Things terminalcontroller
-
Stemonderwijsproduct
-
DIY creatie
-
Slimme huishoudelijke apparatuur
M5Stack Core2 V1.1 Specificatie
| Bronnen | Parameters |
|---|---|
| ESP32-D0WDQ6-V3 | 240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi |
| Flash | 16MB |
| PSRAM | 8MB |
| Ingangsspanning | 5V bij 500mA |
| Koppel | TypeC x 1, GROVE(I2C+I/0+UART) x 1 |
| IPS LCD-scherm | 2.0"@320*240 ILI9342C |
| Touch screen | FT6336U |
| Spreker | 1W@NS4168 |
| LED | Groen stroomindicatielampje |
| knop | Aan/uit-knop, RST-knop, virtuele schermknop*3 |
| Trilherinnering | 1027DC Trillingsmotor |
| MICROFOON | SPM1423 |
| I2S-vermogensversterker | NS4168 |
| 6-assige IMU | MPU6886 |
| RTC | BM8563 |
| PMU | AXP192 |
| USB-chip | CH9102F |
| DC-DC-boost | SY7088 |
| TF-kaartsleuf | Maximaal 16G |
| Lithium batterij | 500mAh bij 3,7V |
| Antenne | 2.4G 3D-antenne |
| Bedrijfstemperatuur | 0°C tot 60°C |
| Specificaties basisschroef | Binnenzeskant verzonken kop M3 |
| Interne printplaat gereserveerde interface | Batterijinterface (specificatie: 1,25 mm-2P) USB-lijninterface (specificatie: 1,25 mm-4P) |
| Materiaal behuizing | Kunststof (PC) |
| Product grootte | 54x54x16,5mm |
| Pakketgrootte | 75x60x20mm |
| productgewicht | 54.8g |
| pakket gewicht | 83.9g |
M5Stack Core2 V1.1 USB-station
Opmerking: M5Stack Core2 heeft momenteel twee versies van de CH9102F A USB-chip, gebruikers kunnen de stuurprogramma's (
CH9102) installeren die compatibel zijn met beide IC's om ervoor te zorgen dat de apparaats stuurprogramma's normaal functioneren.Leren
Energiebeheer
Uitschakelen: Houd de linker aan/uit-knop van de M5Stack Core2 4 seconden ingedrukt.
Reset: Druk eenmaal op de RST-knop aan de onderkant.
Uitbreidingsmodules/Compatibiliteit
M5Stack Core2 V1.1 Schema's
PinMap
LCD & TF-kaart (LCD: 320x240 TF-kaart Maximale grootte 16GB)
| ESP32-chip | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 | |||
|---|---|---|---|---|---|---|---|---|
| AXP2101-chip | AXP_ALDO2 | AXP_BLDO1 | AXP_ALDO4 | |||||
| ILI9342C | MISO | ROOK | SCK | CS | gelijkstroom | RST | BL | PWR |
| ESP32-chip | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| TF-kaart | MISO | ROOK | SCK | CS |
CAP.TOUCH (I2C Addr: 0x38)
| ESP32-chip | GPIO21 | GPIO22 | GPIO39 | |
|---|---|---|---|---|
| AXP2101 | AXP_ALDO2 | |||
| FT6336U | Zevende-dags Adventisten | SCL | INT | RST |
Mic & NS4168(Luidspreker)
| ESP32-chip | GPIO12 | GPIO0 | GPIO2 | AXP_ALDO3 | GPIO34 |
|---|---|---|---|---|---|
| NS4168 | BCLK | LRCK | GEGEVENS | SPK_NL | |
| Microfoon | KLIK | GEGEVENS |
AXP Power Indicator Light
| AXP2101 | VRTC | DLDO1 |
|---|---|---|
| LED-blauw | Vcc | |
| Trillingsmotor | Vcc |
RTC
| ESP32-chip | GPIO21 | GPIO22 | |
|---|---|---|---|
| AXP2101 | AXP_IRQ | ||
| BM8563 | Zevende-dags Adventisten | SCL | INT |
IMU (3-assige gyroscoop & 3-assige versnellingsmeter)
| ESP32-chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | Zevende-dags Adventisten | SCL |
USB naar seriële chip
| ESP32-chip | GPIO1 | GPIO3 |
|---|---|---|
| CH9102F | RXD | TXD |
Interne I2C-verbinding
| ESP32-chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | Zevende-dags Adventisten | SCL |
| AXP2101 | Zevende-dags Adventisten | SCL |
| BM8563 | Zevende-dags Adventisten | SCL |
| FT6336U | Zevende-dags Adventisten | SCL |
| INA3221 | Zevende-dags Adventisten | SCL |
M5PORT DEFINIËREN
| HAVEN | PIN | OPMERKING: |
|---|---|---|
| PORT-A (Rood) | G32/33 | I2C |
| PORT-B (zwart) | G26/36 | DAC-/ADC-signaal |
| PORT-C(Bubbel) | G13/14 | UART |
ESP32 ADC/DAC (Voor meer informatie over pin toewijzing en pin herindeling, raadpleeg ESP32 Datasheet )
| ADC1 | ADC2 | DAC1 | DAC2 |
|---|---|---|---|
| 8 kanalen | 10 kanalen | 2 Kanalen | 2 Kanalen |
| G32-39 | G0/2/4/12-15/25-27 | G25 | G26 |
M5Stack Core2 v1.1 M-BUS Schematische diagram
M5Stack Core2 v1.1 BUS
Modelgrootte
M5Stack Core2 V1.1 Software
Arduino
Platform.IO
[env:m5stack-core2]
platform = espressif32@6.3.2
board = m5stack-core-esp32
raamwerk = arduino
upload_snelheid = 1500000
monitor_snelheid = 115200
build_vlaggen =
-DBOARD_HAS_PSRAM
-mfix-esp32-psram-cache-issue
-DCORE_DEBUG_LEVEL=5
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
USB-stuurprogramma
CH9102 versie. Na het uitpakken van het pakket, selecteer het installatiepakket dat overeenkomt met de bitversie van uw besturingssysteem voor installatie. (Als u niet zeker weet welke USB-chip uw apparaat gebruikt, kunt u beide stuurprogramma's installeren. Tijdens de installatie van CH9102_VCP_SER_MacOS v1.7, er kan een fout optreden, maar de installatie is eigenlijk voltooid en kan worden genegeerd.) Als je problemen tegenkomt zoals het niet goed downloaden van programma's (bijv. time-out of "Kon niet naar doel-RAM schrijven"), probeer dan de stuurprogramma's opnieuw te installeren.| Naam van de bestuurder | Ondersteunde chip | Downloadlink |
|---|---|---|
| CH9102_VCP_SER_Windows | CH9102 | Download |
| CH9102_VCP_SER_MacOS v1.7 | CH9102 | Download |
Versie Wijziging
| Datum van publicatie | Productwijzigingen | Opmerkingen |
|---|---|---|
| / | Eerste releaseCore2 | / |
| 2023.11 | M5Stack Core2 v1.1 | Verander de PMU-voedingsbeheerschip naar AXP2101+INA3221/ Voeg RTC-voedingsbatterij toe/ De voedingsindicator verandert in blauw |
Versie vergelijking
1. De energiebeheersoplossing is bijgewerkt van M5Stack Core2 (AXP192) naar M5Stack Core2 v1.1 (AXP2101+INA3221). De ID's van AXP192 en AXP2101 zijn verschillend, en het programma gebruikt dit als een marker om de versies te onderscheiden.
2. Het voedingsindicatorlampje is veranderd van groen naar blauw.
3. Een back-upbatterij toegevoegd voor de RTC-chip om nauwkeurige timing te garanderen, zelfs wanneer het apparaat is uitgeschakeld.
