M5Stack ATOMS3R ontwikkelingskit met 0,85-inch scherm

M5Stack ATOMS3R ontwikkelingskit met 0,85-inch scherm

14,95 €

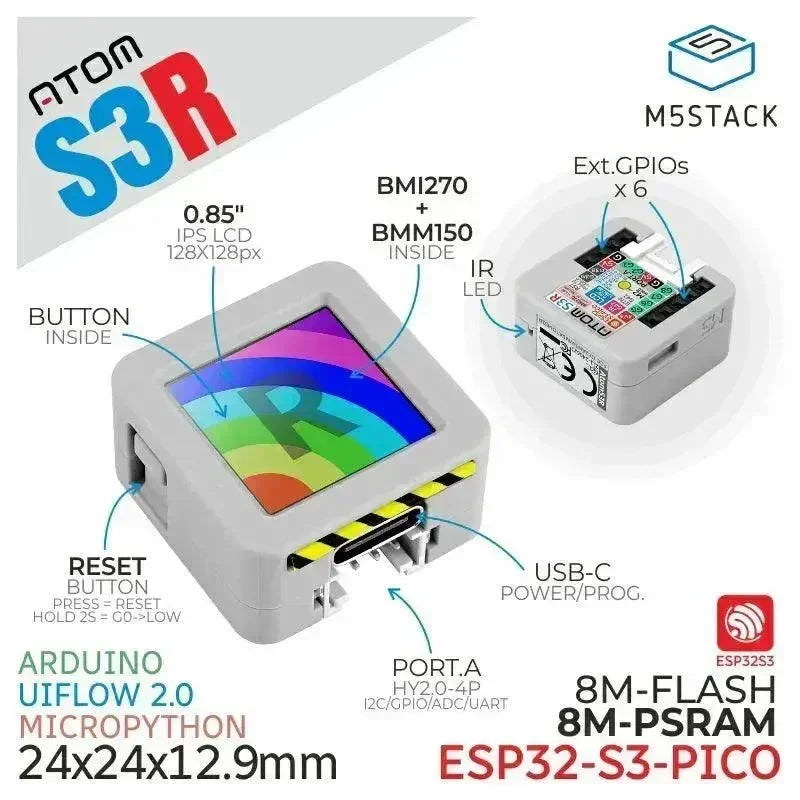

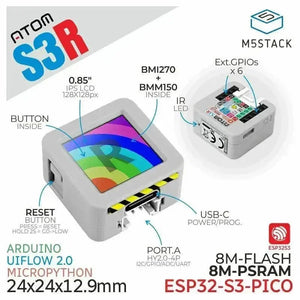

De M5Stack AtomS3R is de meest geïntegreerde programmeerbare controller op de markt, gebaseerd op de ESP32-S3 hoofdcontroller. Het beschikt over de ESP32-S3-PICO-1-N8R8 hoofdcontroller met ingebouwde WiFi, 8MB onboard FLASH en 8MB PSRAM. M5Stack AtomS3R wordt geleverd met een 0,85-inch kleur IPS-scherm en een programmeerbare knop eronder. AtomS3R bevat een 5V naar 3,3V stroomkring, een ingebouwde drie-assige BMM150 geomagnetische sensor en een zes-assige BMI270 houdingssensor. AtomS3R heeft ook een Type-C interface voor stroomvoorziening en firmware downloads, samen met een HY2.0-4P uitbreidingspoort. Zes GPIO en stroompinnen zijn aan de onderkant gereserveerd voor eenvoudige uitbreiding. De 3D-antenne van de M5Stack AtomS3R is een verbetering ten opzichte van eerdere producten, met betere prestaties en grotere stabiliteit. M5Stack AtomS3R meet slechts 24x24x12,9mm, waardoor het ideaal is voor een breed scala aan embedded slimme apparaat toepassingen.



M5Stack ATOMS3R Kenmerken

  • Geïntegreerde ESP32-S3-PICO-1-N8R8 hoofdcontroller
  • Negen-assig sensorsysteem (zes-assig BMI270 + drie-assig BMM150 geomagnetische sensor)
  • 8MB Flash en 8MB PSRAM
  • Ondersteunt infraroodbedieningsfunctionaliteit
  • Programmeerknoop
  • 0,85-inch LCD-scherm
  • Uitbreidbare pinnen en interfaces
  • Ontwikkelplatforms: Arduino, UIFlow, Micropython



 Artikelen over AtomS3R



Schema's

M5Stack ATOMS3R



Inbegrepen

  • 1x AtomS3R



Toepassingen

  • Bewegingsdetectie en richtingsherkenning
  • Draagbare apparaten
  • Slimme apparaatbesturing
  • IoT-toepassingen



Specificaties

Specificatie Details|Details
SoC ESP32-S3-PICO-1-N8R8 @Dual-core Xtensa LX7-processor, tot 240MHz
PSRAM 8MB PSRAM
FLASH 8MB FLASH
TFT-driver GC9107
Kleur IPS-resolutie 128 x 128
Zes-assige sensor (BMI270) Nauwkeurigheid: 0,05% (versnelling), 0,05°/s (hoeksnelheid)
I2C-adres: 0x68
Drie-assige geomagnetische sensor (BMM150) Nauwkeurigheid: 0.3 μT
Gemonteerd op BMI270, magnetometergegevens toegankelijk via BMI270
RI Infrarood transmissiebereik: 12.46m @ ∠180°, 1.45m @ ∠90°, 3.88m @ ∠45°
Slaapstroom GPIO-5V voeding: DC5V @ 11.63 μA
Grove-5V voeding: DC5V @ 10.75 μA
USB-5V voeding: DC5V @ 92.50 μA
Bedrijfstroom IMU bedrijfstroom: DC5V @ 99.25 mA
IR bedrijfstroom: DC5V @ 100.40 mA
RGB bedrijfstroom: DC5V @ 106.39 mA
Met LCD: DC5V @ 56.69 mA
Onderkant gereserveerde GPIO-pinnen G5/G6/G7/G8/G38/G39
Bedrijfstemperatuur 0°C ~ 40°C
Productafmetingen 24*24*12.9mm
Verpakkingsafmetingen 85*65.5*13mm
Productgewicht 6.7g
Verpakkingsgewicht 13.4g



Bedieningsinstructies

BMM150 Magnetische Interferentie
Producten met magneten kunnen interfereren met de BMM150 magneetsensor, wat leidt tot abnormale metingen. Bij gebruik van M5-controllers met ingebouwde magneten, verwijder de magneten en houd de BMM150 uit de buurt van sterke magnetische velden.

Schema's



PinMap



Datasheets



AtomS3 Vergelijking

Specificatie AtomS3R AtomS3
SoC ESP32-S3-PICO-1-N8R8 ESP32-S3FN8
Geheugen 8 MB Flash + 8 MB PSRAM 8 MB Flash
Sensor BMI270 + BMM150 MPU6886
Antenne Verbeterde 3D Antenne Standaard 3D Antenne
