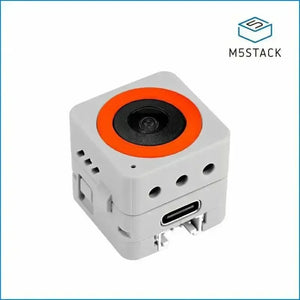

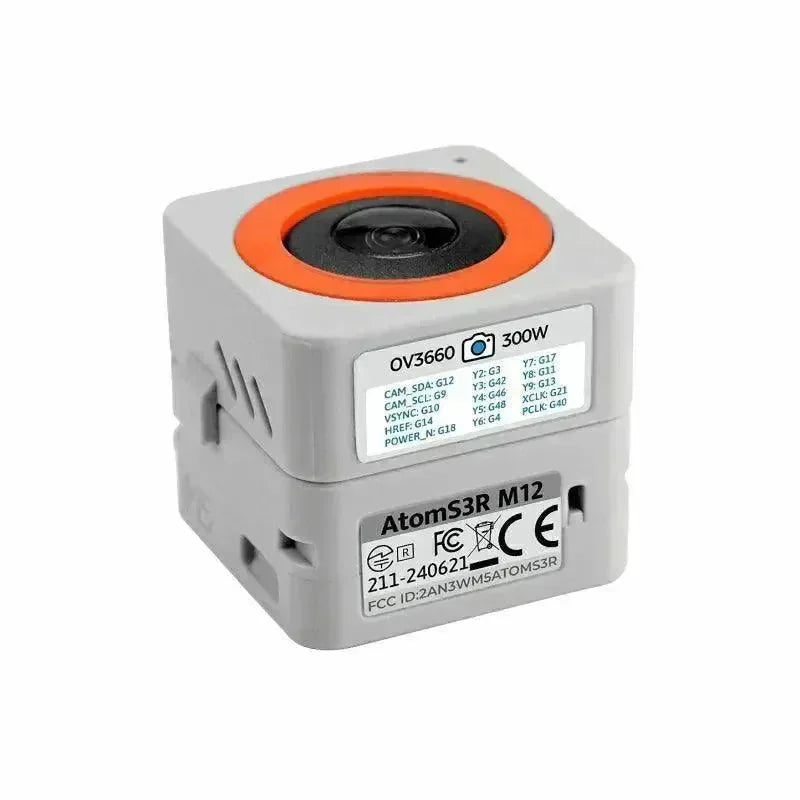

M5Stack ATOMS3R camerakit M12-versie (OV3660)

De AtomS3R M12 is een IoT-programmeerbare controller die is geïntegreerd met een 3-megapixel OV3660 camera, die hoge-resolutie beeldopname ondersteunt. De AtomS3R M12 maakt gebruik van de ESP32-S3-PICO-1-N8R8 als zijn belangrijkste controller, die geïntegreerde WiFi, 8MB aan onboard flashgeheugen en 8MB PSRAM biedt. Het apparaat bevat een stroombeheer circuit dat 5V naar 3.3V converteert en is uitgerust met een drie-assige BMM150 geomagnetische sensor en een zes-assige BMI270 bewegingssensor, die beide zijn geïntegreerd in de hoofdcircuits. Met UVC (USB Video Class) firmware fungeert het apparaat als een plug-and-play USB-camera, waardoor de noodzaak voor stuurprogramma-installatie vervalt. Daarnaast ondersteunt het de controle van infraroodemissie.

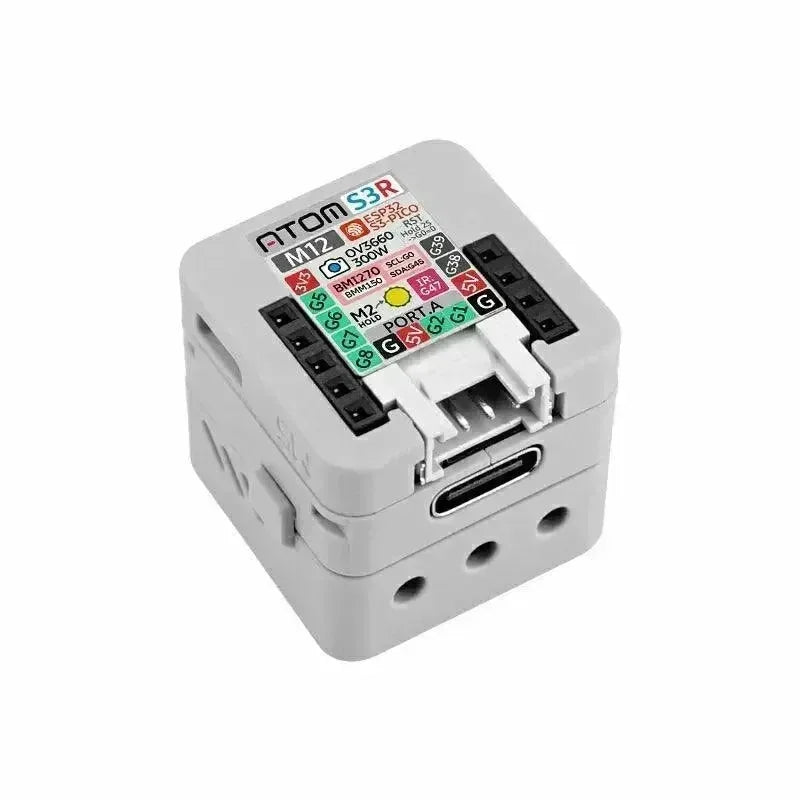

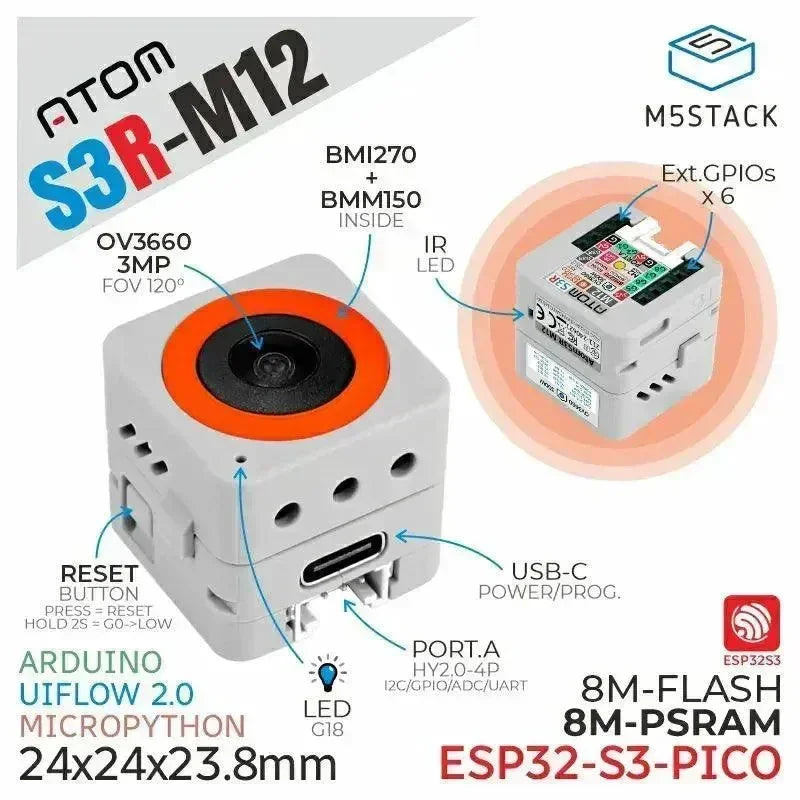

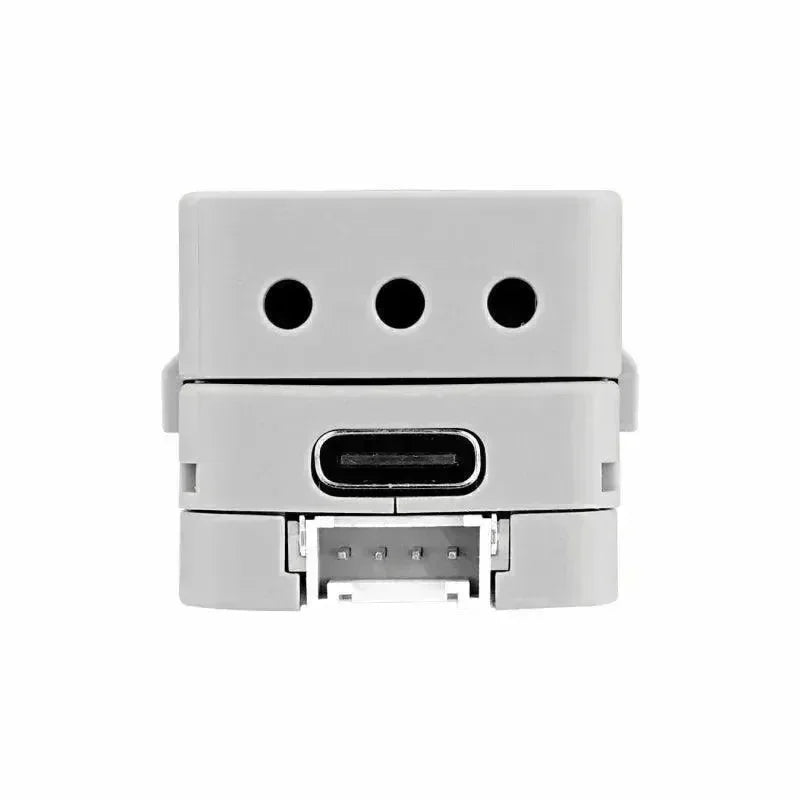

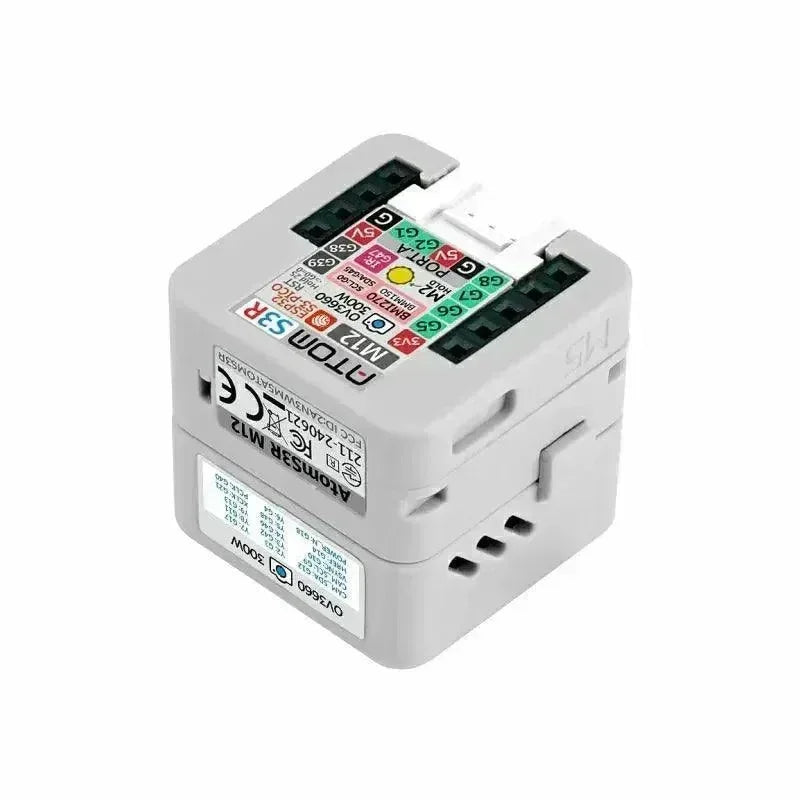

In vergelijking met eerdere ATOM serieproducten, beschikt de AtomS3R M12 over een verbeterde 3D-antenne, die een betere prestaties en stabiliteit biedt. Het apparaat heeft een Type-C interface voor stroomvoorziening en firmware-downloads, samen met een HY2.0-4P uitbreidingspoort. Het ontwerp aan de onderkant omvat zes GPIO en voedingspinnen voor eenvoudige uitbreiding. De compacte afmetingen (24x24x22.1mm) maken het ideaal voor IoT-apparaatmonitoring, educatieve ontwikkelingshulpmiddelen en verschillende embedded toepassingen.

Functies

• Geïntegreerde ESP32-S3-PICO-1-N8R8 hoofdcontroller

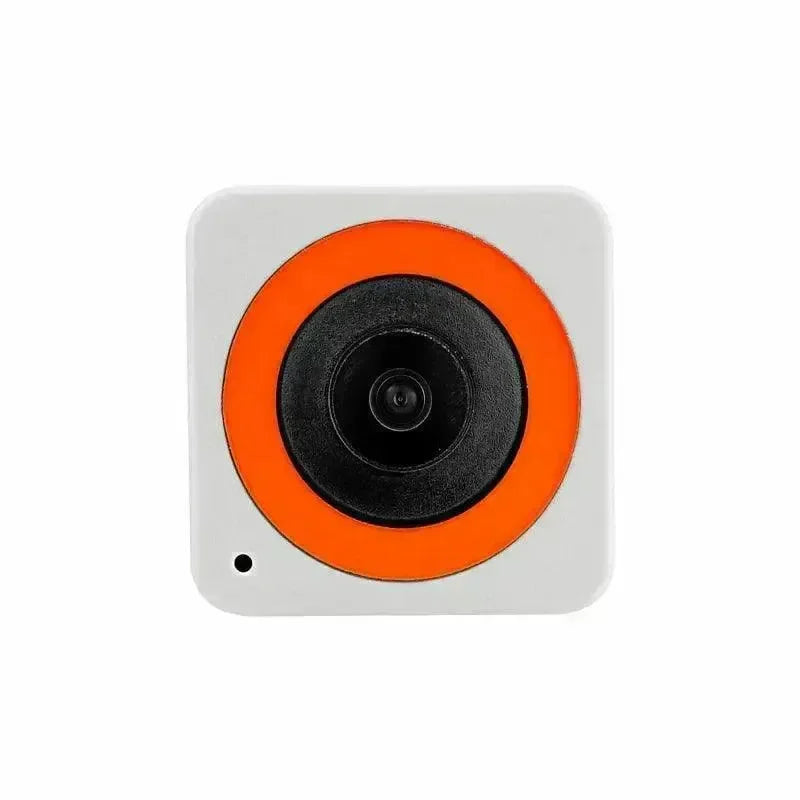

• 3-megapixel OV3660-camera
• Negenassig sensorsysteem (BMI270 zesassige + BMM150 drieassige geomagnetische sensor)
• 8MB Flash en 8MB PSRAM
• Ondersteunt infraroodemissiecontrole
• Uitbreidbare pinnen en interfaces
• Ontwikkelingsplatforms: Arduino, UIFlow, MicroPython

AtomS3R M12-firmware

Aanbevolen artikelen

M5Stack ATOMS3R Camera Kit M12-versie (OV3660): een nieuwe keuze voor Smart Vision-technologie

Inclusief

• 1x AtomS3R M12

Toepassingen

• Plug-and-play USB-camera
• Bewegingsdetectie en richtingsbewustzijn
• Draagbare apparaten
• Slimme apparaatbediening
• IoT-toepassingen

Specificaties
