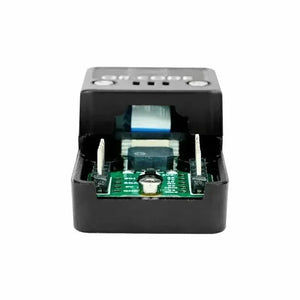

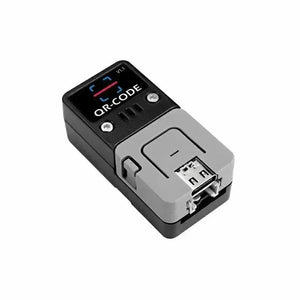

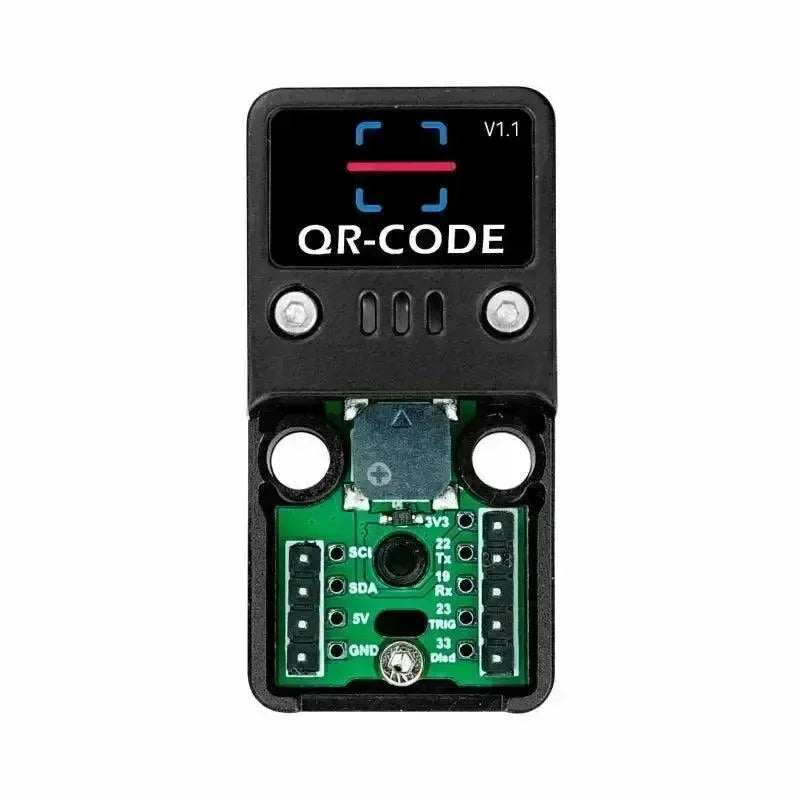

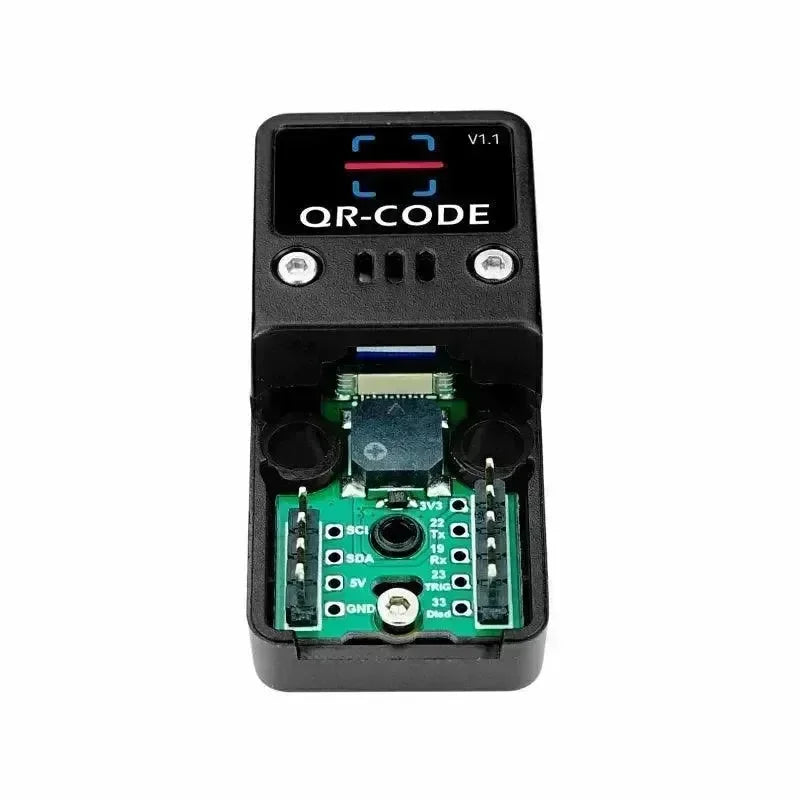

ATOM QR-CODE is een module ontworpen voor het scannen van streepjescodes en QR-codes, specifiek compatibel met het M5Atom-platform. Het bestaat uit twee delen: de M5Atom Lite-eenheid en de codescanmodule. Deze module biedt uitgebreide ondersteuning voor verschillende barcode- en QR-codeformaten, waaronder 6 soorten 2D-codes en 19 soorten 1D-codes.

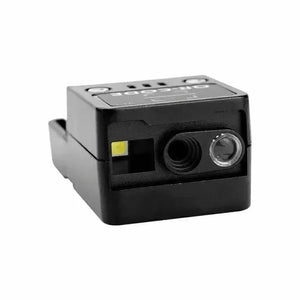

Uitgerust met een ingebouwde verlichtings-LED, zorgt de ATOM QR-CODE-module voor betrouwbare code-identificatie, zelfs in omgevingen met weinig licht of donkere omgevingen. De groene LED dient als handig scherpstel- en richthulpmiddel. De CMOS-beeldvormingstechnologie met hoge resolutie maakt nauwkeurige codeherkenning mogelijk met een effectieve nauwkeurigheid tot 5 mil. De module biedt meerdere leesmodi, waardoor automatische continue triggers of handmatige triggers mogelijk zijn op basis van specifieke vereisten. Het bevat een zoemer voor verschillende snelle geluidseffecten om verschillende statussen en bewerkingen aan te geven.
Bovendien ondersteunt de ATOM QR-CODE-module verschillende aanpassingsopties, zoals het toevoegen van aangepaste voorvoegsels/achtervoegsels aan de gescande gegevens, het definiëren van multinationale toetsenbordindelingen en gegevensbewerkingsfuncties. Het maakt gebruik van TTL-232 voor communicatie, waardoor eenvoudige gegevensoverdracht via een seriële poort mogelijk is. De module kan naadloos worden geïntegreerd met Arduino- of UIFlow-programmeeromgevingen, waardoor een eenvoudige integratie in uw projecten wordt vergemakkelijkt.
Door de module op de M5Atom Lite-eenheid aan te sluiten, kunt u de gescande gegevens via bekabelde of draadloze verbindingen naar een ontvanger sturen voor verdere verwerking. Profiteer van de veelzijdigheid en het gemak van de ATOM QR-CODE-module bij het scannen van barcodes en QR-codes.
Functies
- Compatibel met Atom Matrix/Atom Lite
- Ingebouwde verlichting en focus-LED
- Ondersteuning voor Wi-Fi op basis van esp32
- UART/TTL-communicatie
- Handmatige en automatische scanmodus
- Licht- en geluidsherinneringen
- Meerdere uitvoerformaten
- Gegevens kunnen vooraf worden bewerkt en verborgen
- Uitgebreide, op maat gemaakte instructies
- Ondersteuning RAW / GBK / Unicode
- Ondersteuning voor Arduino、UIFlow
Inclusief
- 1x ATOOM QR-CODE
- 1x M5Atom Lite
- 1x inbussleutel

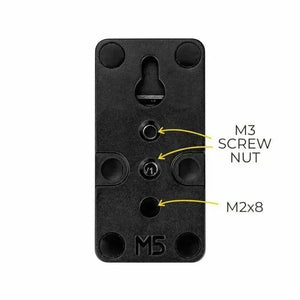

- 1x M2*8 machineschroef met binnenzeskant en kop
- 1x TYPE-C USB-kabel (20 cm)
Toepassingen
- Kassa scannen
- Barcode/QR-code invoerapparaat
- Magazijninventaris
Specificatie
| Bronnen |
Parameters |
| Sensor |
640x480 CMOS |
| Verlichting |
Witte LED |
| Focus |
Groene LED |
| Lees het QR-codetype |
QR-code, Micro QR, Datamatrix, PDF417, Micro PDF417, Azteken |
| Barcodetype lezen |
EAN, UPC, Code 39, Code 93, Code 128, UCC/EAN 128, Codabar, Interleaved 2 van 5, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey, GS1 Databar, Code 11, Industrieel 25, Standaard 25, Plessey, Matrix 2 van 5 |
| Herkenningsleesnauwkeurigheid |
≥5 miljoen |
| Leesbereik |
EAN-13: 50-200 mm (13 mil), Code39: 40-90 mm (5 mil 10 bytes), QR-code: 25-240 mm (20 mil 16 bytes), Datamatrix: 50-90 mm (10 mil 20 bytes), PDF 417: 30-130 mm ( 6,67 miljoen 7 bytes) |
| Contrastverhouding |
≥25% |
| Scanhoek |
360° draaien, pitch ±55°, gieren ±55° |
| gezichtsveld |
Horizontaal 34°,Verticaal 28° |
| Communicatie-interface |
UART/TTL |
| Spanning en stroom |
DC 3,3 V/170 mA, stand-by 10 mA |
| Materiaal behuizing |
Kunststof (PC) |

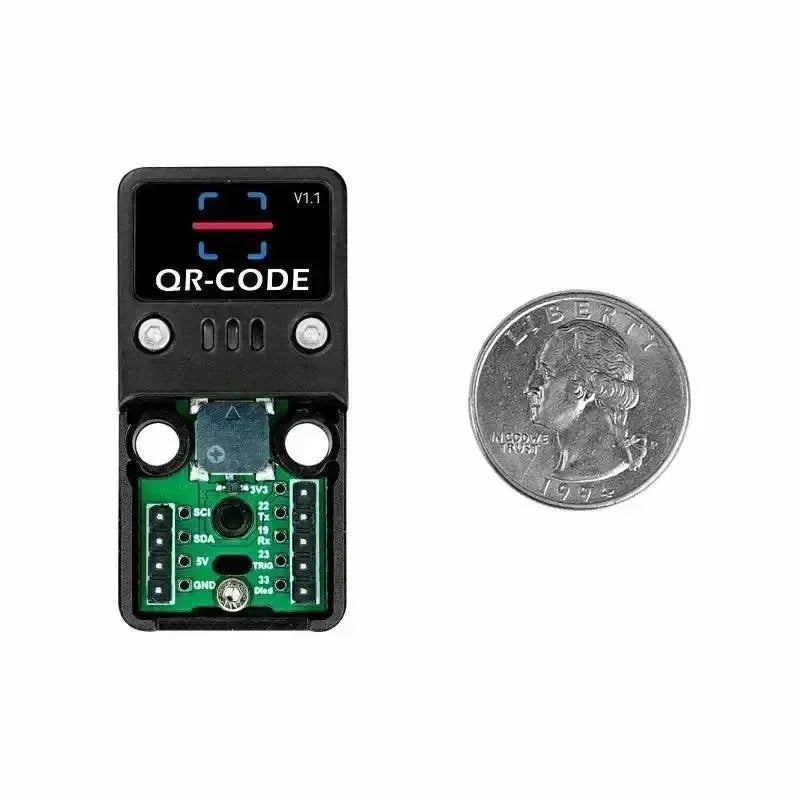

| Product grootte |
48mm × 24mm × 18mm |
| Pakketgrootte |
55mm × 55mm × 20mm |
| productgewicht |
17 gram |
| pakket gewicht |
37g |
