LILYGO T-SimHat CAN RS485 5V relaismodule

SKU: LILYGO-H607
Stijlen: 3-weg relais niet gesoldeerd
Verkoopprijs 22,95 €
incl. VAT
excl. VAT
In Stock & Ready to Ship

Shipping within 72 hours

*Excluding pre-order items

Visa
PayPal
Mastercard
American Express
Shop Pay
📦 Vanaf 50€ in Duitsland, 100€ in de EU, 45€ in de VS!
  • • EU & VS levering:  10 werkdagen
  • • Andere landen:  15 werkdagen
🚀
Express verzending beschikbaar:
Sneller nodig? Neem contact met ons op via telefoon of e-mail voor versnelde levering.

Stel een vraag

Garantie- & Retourbeleid

Ingangsdatum: 10 december 2025

Bij OpenELAB zetten we ons in voor het bieden van nauwkeurige productbeschrijvingen en hoogwaardige elektronica. Het volgende beleid schetst uw rechten en verplichtingen, ontworpen om eerlijk te zijn voor zowel onze klanten als onze wereldwijde bedrijfsvoering.

1. Garantiebeleid

A. Standaard Beperkte Garantie (Globaal & VS)

Voor klanten in de Verenigde Staten, Azië en andere niet-EU regio's:

  • Garantietermijn: OpenELAB biedt een 12 maanden garantie vanaf de leveringsdatum.

  • Dekking: Deze garantie dekt materiaal- en fabricagefouten bij normaal gebruik.

  • Resolutie: Wij zullen defecte eenheden kosteloos repareren of vervangen.

B. Wettelijke Rechten voor EU/UK Klanten (EU-naleving)

Als u een consument bent die in de Europese Unie of het VK woont en koopt via onze wereldwijde site:

  • Wettelijke Garantie: U heeft recht op een 24 maanden wettelijke garantie voor conformiteitsgebreken die aanwezig zijn op het moment van levering, in overeenstemming met de EU-consumentenbeschermingswetten.

  • Relatie: De Standaard Beperkte Garantie (Sectie 1.A) geldt aanvullend op, en vervangt niet, uw wettelijke rechten.

C. Garantie-Uitsluitingen (Van toepassing op ALLE Regio's)

Garantiedekking is ONGELDIG als de schade is veroorzaakt door:

  1. Misbruik: Onjuiste installatie, omgekeerde polariteit, of overschrijding van spanningslimieten.

  2. Niet-geautoriseerde wijziging: Dit omvat expliciet solderen, het doorknippen van pinnen, het aanpassen van de PCB, of het flashen van niet-geautoriseerde/bèta firmware die het apparaat "brickt".

  3. Fysieke schade: Val-, vocht-/waterschade of elektrische pieken (bliksem).

  4. Normale slijtage: Verbruiksartikelen (bijv. batterijen), tenzij defect bij ontvangst.

Opmerking: Voor reparaties buiten garantie (bijv. door klant veroorzaakte schade) kunnen wij reparatiediensten tegen betaling aanbieden. Verzend- en diagnosekosten zijn voor rekening van de klant.

2. Retour- & Terugbetalingsbeleid

A. Retourtermijn

  • Standaard: U kunt een retour aanvragen binnen 31 dagen van ontvangst van uw bestelling.

B. Terugbetalingsvoorwaarden & herbevoorradingskosten

Om misbruik van het beleid te voorkomen, wordt het terugbetalingsbedrag strikt bepaald door de staat van het geretourneerde artikel.

1. Volledige terugbetaling (100%)

  • Het artikel is Nieuw, ongeopend en ongebruikt.

  • De originele verpakking is intact en verzegeld.

  • Alle accessoires zijn aanwezig.

2. Gedeeltelijke terugbetaling (herbevoorradingskosten / waardevermindering)
Als het artikel wordt geretourneerd in een staat die verkoop als nieuw verhindert, behoudt OpenELAB zich het recht voor om een Herbevoorradingskosten (voor VS/Global) of Compensatie voor Waardeverlies (voor EU) in mindering te brengen op het terugbetalingsbedrag.
Aftrek geldt indien:

  • Gebruikerssporen: Zichtbare krassen, montage-sporen op schroefgaten, of vingerafdrukken.

  • Beschadigde verpakking: Originele doos is gescheurd, beschreven, of ontbreekt.

  • Technische wijziging: Het apparaat is gesoldeerd, permanent geïnstalleerd of geflasht met niet-geautoriseerde firmware.

  • Gebroken zegels: Anti-statische zakken of beveiligingszegels zijn geopend.

Afhankelijk van de ernst van het gebruik/de schade kan de aftrek variëren van 15% tot 50% van de productprijs. Artikelen die door verkeerd gebruik onherstelbaar beschadigd zijn, worden niet terugbetaald.

C. Verzendkosten

  • Defect / Verkeerd artikel: OpenELAB dekt de retourverzendkosten.

  • Klantspijt (van gedachten veranderd / verkeerd artikel besteld): De klant is verantwoordelijk voor alle retourverzendkosten naar ons aangewezen retourcentrum (gevestigd in de VS, Duitsland of China, afhankelijk van uw regio). Originele verzendkosten worden niet terugbetaald tenzij vereist door lokale wetgeving.

3. Retourproces (RMA)

Om een soepel retourproces te garanderen, volgt u alstublieft deze stappen:

  1. Toestemming: Neem contact met ons op via info@openelab.io voordat u een artikel retourneert. Retouren zonder voorafgaande toestemming worden niet geaccepteerd.

  2. RMA-nummer: We zullen u voorzien van een Return Merchandise Authorization (RMA) nummer en het juiste retouradres.

  3. Verpakking: Verzend het artikel terug in de originele verpakking met het RMA-nummer duidelijk vermeld op het verzendlabel (niet op de productdoos).

  4. Tracking: We raden sterk aan om een traceerbare verzendmethode te gebruiken. OpenELAB is niet verantwoordelijk voor retouren die tijdens het transport verloren gaan.
Delen
LILYGO T-SimHat CAN RS485 5V Relay Module-3

LILYGO T-SimHat CAN RS485 5V relaismodule

De LILYGO T-SimHat-serie omvat drie uitbreidingskaarten voor de T-SIMXX-serie, die relaisbesturing en interface-ondersteuning bieden voor industriële en IoT-toepassingen. Deze omvatten de INA219 3-weg relaismodule met DHT11-sensor en QMI8658 IMU, een 3-weg relaismodule zonder sensoren, en de CAN + RS485 + relaismodule voor communicatietaken. Alle versies ondersteunen 5V DC-voeding, GPIO-pinouts en zijn verkrijgbaar met vooraf gesoldeerde of ongesoldeerde mannelijke headers.



Versievergelijking

1. T-SimHat 3-Weg Relais – Niet Gesoldeerd

Deze versie wordt geleverd met niet-gesoldeerde mannelijke headers, waardoor gebruikers het solderen kunnen aanpassen op basis van hun specifieke opstelling.

Belangrijkste kenmerken:

  • 3 x relais (aangestuurd via IO18, IO19, IO32)

  • DHT11 sensor, INA219, en QMI8658 IMU vooraf geïnstalleerd

  • STEMMA QT / Qwiic (JST-SH 1.0mm 4-pin) connector compatibel

  • Ideaal voor ontwikkelaars die flexibiliteit willen bij het solderen

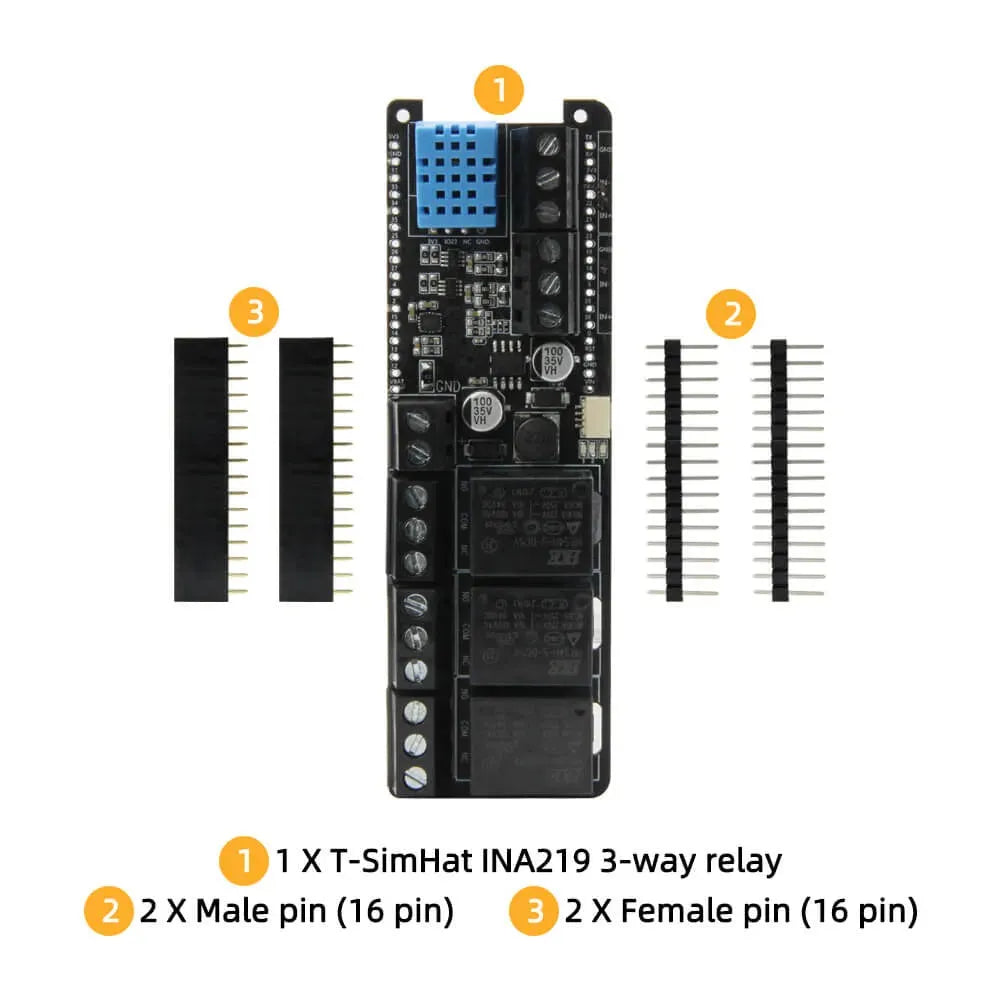

Pakket omvat:

  • 1 x T-SimHat INA219 3-Weg Relaismodule

  • 2 x 16-pins mannelijke headerpinnen

  • 2 x 16-pins vrouwelijke headerpinnen

2. T-SimHat 3-weg relais – Gesoldeerd (met mannelijke pinheaders)

Deze versie is direct uit de doos klaar voor gebruik met vooraf gesoldeerde mannelijke headers, wat tijd en moeite bespaart voor snelle inzet.

Belangrijkste kenmerken:

  • Zelfde functies als de niet-gesoldeerde versie

  • Mannelijke headers zijn fabrieksmatig gesoldeerd

  • Geschikt voor directe integratie met T-SIM series main boards

  • Aanbevolen voor snelle prototyping en plug-and-play gebruik

Pakket omvat:

  • 1 x T-SimHat INA219 3-Weg Relaismodule (Mannelijke Pins Gesoldeerd)

  • 2 x 16-pins vrouwelijke headerpinnen

3. T-SimHat CAN + RS485 + Relay Module

Ontworpen voor industrile communicatie, deze versie combineert CAN bus, RS485, en relaisbesturing.

Belangrijkste kenmerken:

  • 1 x Relay (IO32)

  • CAN Bus: TX (IO22), RX (IO21)

  • RS485: TX (IO19), RX (IO18), EN (IO23)

  • Max Switch: AC 250V / DC 125V, tot 10A

  • Volledig compatibel met T-SIM series

  • Male headers zijn standaard voorgelast

Pakket omvat:

  • 1 x T-SimHat CAN + RS485 + Relay Module

  • 1 x 16-pins vrouwelijke headerpinnen

  • 1 x 16-pins Male Header Pins (vooraf gesoldeerd)

LILYGO T-SimHat CAN RS485 5V Relay Module-5


Pinfuncties (Gedeeld)

  • Relay1: IO18

  • Relay2: IO19

  • Relay3: IO32

  • INA219: SDA (IO21), SCL (IO22)

  • DHT11: IO23

  • QMI8658: SDA (IO21), SCL (IO22), INT1/INT2

  • Voeding: DC 5V–24V ingang

  • Ondersteunt STEMMA QT / Qwiic ecosysteem



Referenties

T-SimHat
