LILYGO T-Radar Hoogwaardige Radar Ontwikkelbord

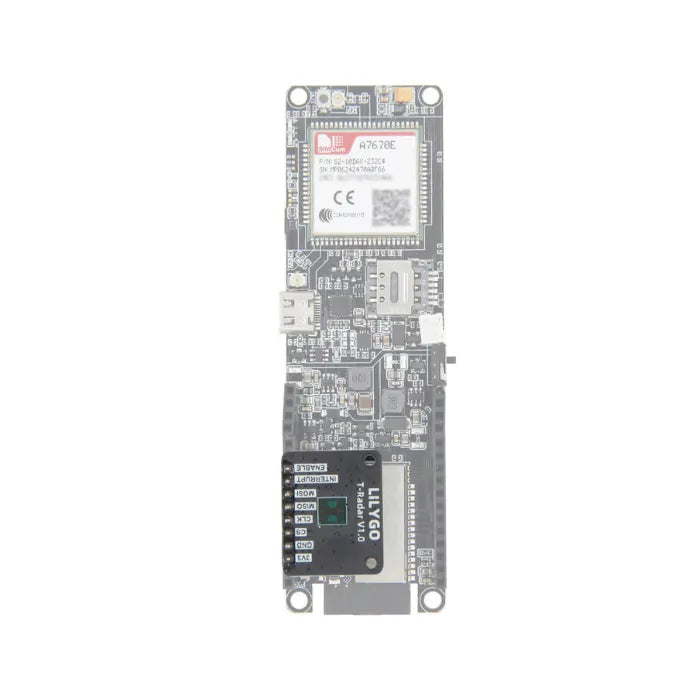

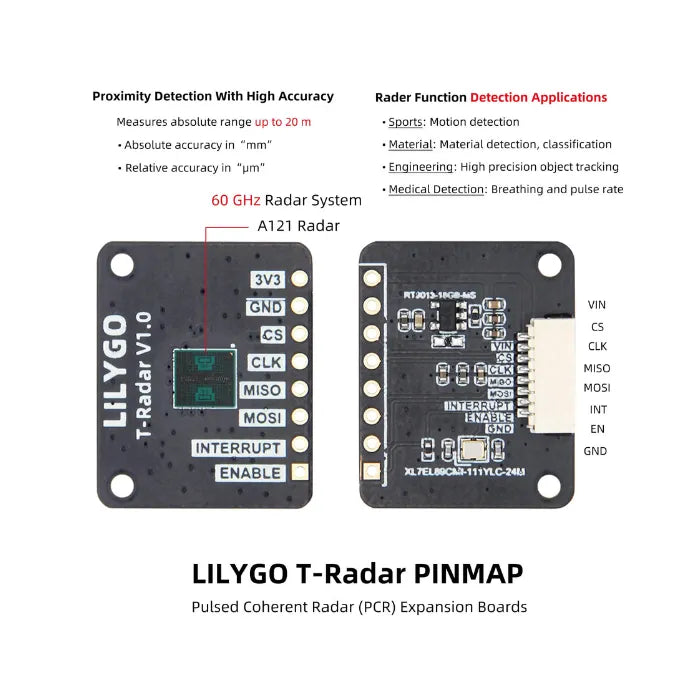

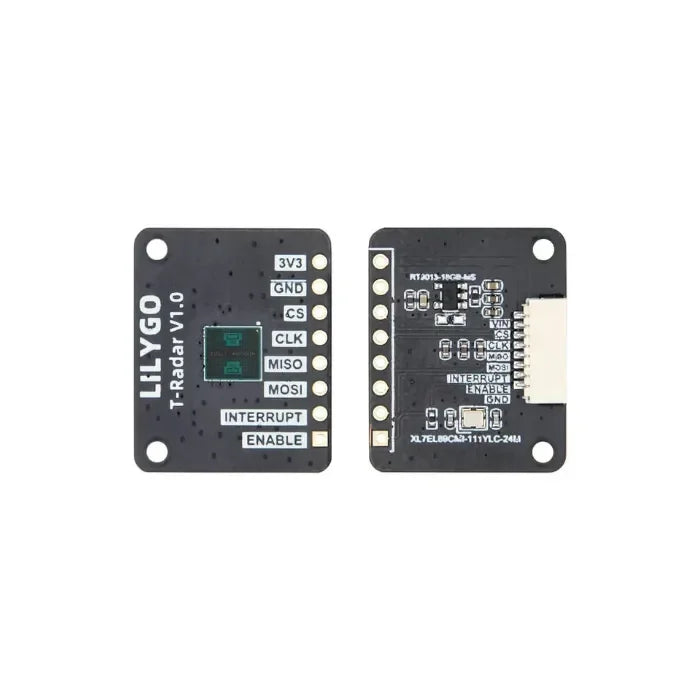

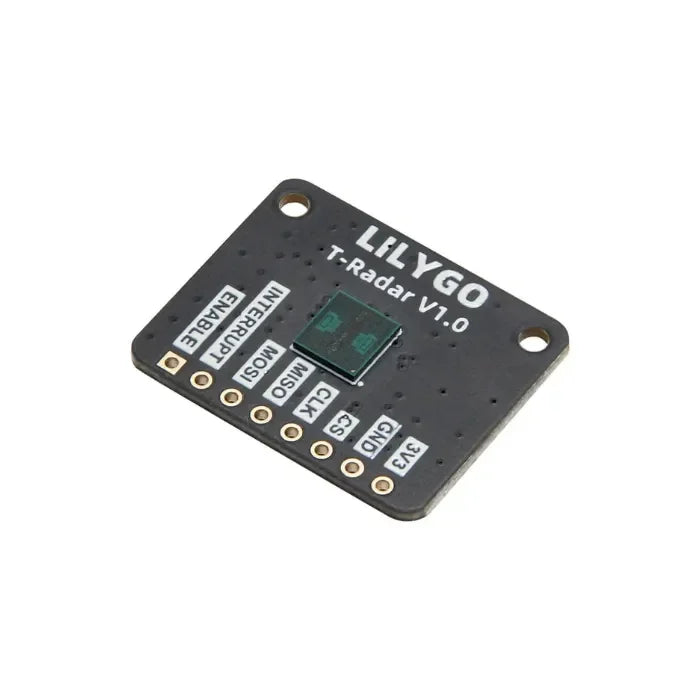

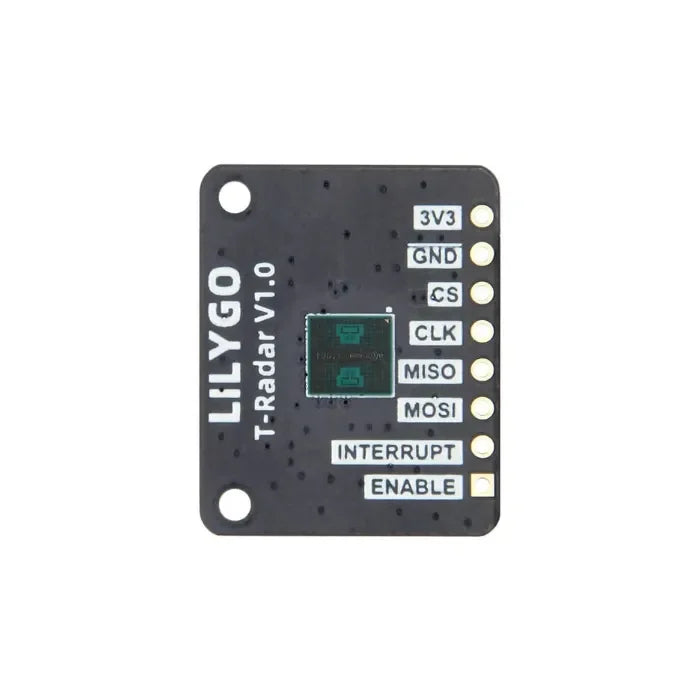

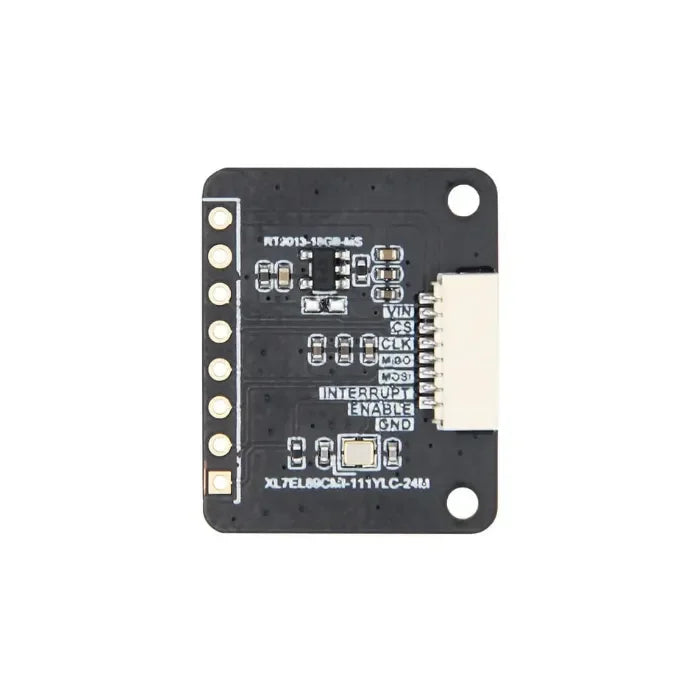

De LILYGO T-Radar V1.0 revolutioneert nabijheidsdetectie met zijn Infineon A121 gepulseerde coherente radar (PCR) chip, die absolute afstandsnauwkeurigheid binnen ±1mm levert over zijn 20-meter operationele bereik – een eerder onbereikbare norm voor compacte IoT-modules. Ontworpen voor integratie aan beide zijden, beschikt de PCB over duidelijk gelabelde front-side pinnen (3V3/GND/CS/CLK/MISO/MOSI/ENABLE/INTERRUPT) en achterzijde stroomingangen (VIN/CS/CLK/MISO/MOSI/INT/EN/GND), waardoor plug-and-play connectiviteit met ESP32- of Arduino-controllers via hogesnelheid SPI-communicatie mogelijk is.
Ongeëvenaarde detectiemogelijkheden maken gebruik van 60GHz millimetergolven om gipsplaten, stof en plastic te penetreren terwijl ze bestand zijn tegen omgevingsinterferentie zoals duisternis, mist of schittering. Dit stelt de module in staat µm-niveau relatieve precisie te bereiken voor het detecteren van subtiele bewegingen, inclusief ademhalingspatronen of microtrillingen, die optische/PIR-alternatieven ver overtreffen.
Industrie-definiërende toepassingen
Sportanalyse: Volg ballistische objecten of atleetkinematica in realtime.
Industriële automatisering: Classificeer materialen (metaal/hout/plastic) en monitor objectverplaatsing tot ±0,1mm voor robotassemblagelijnen.
Innovatie in de gezondheidszorg: Mogelijk maken van contactloze ademhalings- en polsmonitoring (12–30 BPM detecteerbaar door barrières).
Slimme beveiliging: Detecteer menselijke aanwezigheid achter muren voor inbraakmeldingen of op bezetting gebaseerde automatisering.
Ontwikkelaargerichte hardwareontwerp
-
Dual-PCB architectuur: Front-rev pin-toegang vereenvoudigt prototyping met duidelijke
INTERRUPT- enENABLE-hardwarebedieningen -
Ultra-laag stroomverbruik: Zo laag als 0,1mA standby-stroom (50mA piek) voor batterijgevoede edge-implementaties
-
Breed spanningsbereik: Flexibele
VIN-pin accepteert 3,3V–5V van diverse stroombronnen -
Robuuste conformiteit: Werkt van -40°C tot 85°C (FCC/CE gecertificeerd)
Technische specificaties
|
Parameter |
Details |
|---|---|
|
Radarchip |
Infineon A121 PCR |
|
Frequentieband |
60GHz – 64GHz |
|
Maximale detectiebereik |
20 meter |
|
Absolute nauwkeurigheid |
±1 mm |
|
Relatieve precisie |
μm-schaal (0.001mm) |
|
Communicatie |
SPI (CS/CLK/MISO/MOSI) + Interrupt/Enable |
|
Stroominvoer |
3.3V–5V (via VIN/GND-pinnen) |
Technische ondersteuning & documentatie
ℹ️ Productbronnen: Toegang tot voorbeeld SPI-stuurprogramma's en radarverwerkingsalgoritmen op de GitHub-repository van LILYGO.
💻 Engineering ondersteuning: Meld operationele problemen via de ESP32 communityforums van LILYGO voor directe chipset-niveau probleemoplossing.
Inbegrepen
-

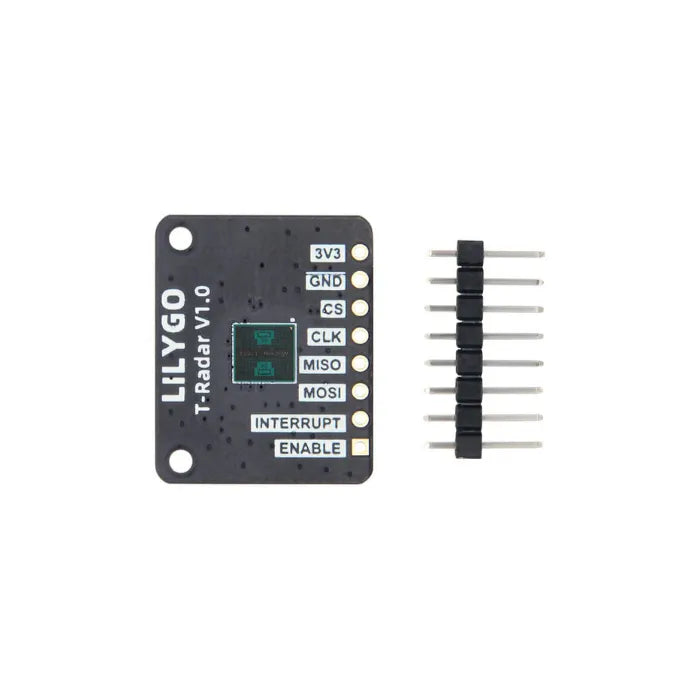

T-Radar V1.0 ontwikkelbord ×1
-
Ongecoat 2x8-pins header ×1
-
Online snelstartgids (PINMAP + Radar kalibratietutorial)
Transformeer uw prototype naar productie: Van het volgen van industriële verschuivingen op micrometerniveau tot het monitoren van vitale tekenen door muren heen, zet de T-Radar V1.0 millimetergolf-theorie om in inzetbare realiteit.
