LILYGO T-FPGA ESP32S3 en FPGA-besturing
📦 Location of the warehouse: China
Free shipping for you
Free Shipping from 30€ in Germany, 50€ in the EU!
Trustpilot rating: 4/5
Thank you for your support - rate us on Trustpilot!
LILYGO T-FPGA ESP32S3 en FPGA-besturing

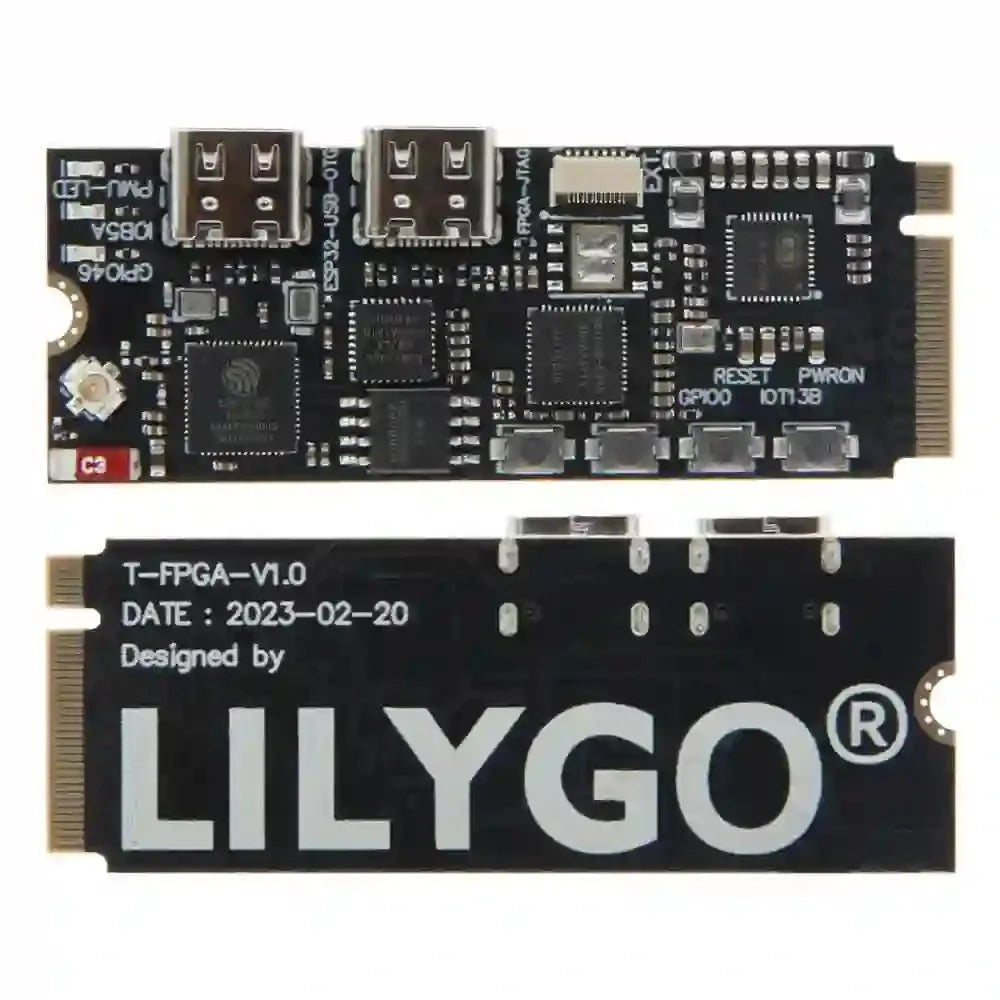

De LILYGO T-FPGA is een geavanceerd ontwikkelbord dat de ESP32-S3 en FPGA (GW1NSR-LV4CQN48PC6/15) besturingschip integreert, en biedt een krachtig platform voor IoT, AI, edge computing en FPGA-gebaseerde toepassingen. Met een dual-core ESP32-S3 processor, hoge snelheid FPGA en meerdere geheugensopties, is dit bord ontworpen voor complexe embedded ontwikkeling.
Belangrijkste kenmerken
- ESP32-S3 Dual-core LX7-processor met 16MB Flash en 8MB PSRAM.
- Geïntegreerde FPGA (GW1NSR-LV4CQN48PC6/15) met 64M PSRAM, 64M HyperRAM en 32M NOR Flash.
- Draadloze Verbinding: 2,4 GHz Wi-Fi & Bluetooth 5 (LE).
- Stroombeheer AXP2101 voor spanningsovergang tussen FPGA BANK-gebieden.
- Ondersteunt communicatie tussen ESP32-S3 en FPGA via zes datalijnen..
- Uitbreidbare LCD-scherminterface voor display-integratie.
- JTAG-debugpoort voor FPGA-ontwikkeling en -debugging.
Pin-diagram
Specificaties
| Onderdeel | Details |
|---|---|
| MCU | ESP32-S3R8 Dual-core LX7 |
| Flash-geheugen | 16MB |
| PSRAM | 8MB |
| Draadloze Verbinding | 2,4 GHz Wi-Fi, Bluetooth 5 (LE) |
| Ontwikkelingsondersteuning | Arduino, PlatformIO-IDE, Micropython |
| Antenne | Standaard Keramiek |
| Functies aan boord | Opstarten + Reset + Aan/uit-knop |
FPGA-specificaties
| Onderdeel | Details |
|---|---|
| FPGA-chip | GW1NSR-LV4CQN48PC6/15 |
| Pakket | QFN48P |
| Snelheid | C6/15 |
| LUT4 | 4608 |
| Flash-geheugen | 256K |
| PSRAM | 64M |
| HyperRAM | 64M |
| NOR-flits | 32M |
| Hardcore-processor | Cortex-M3 |
| Ontwikkeling | FPGA-ontwikkeling |
| Debug-poort | JTAG |
Inclusief
Toepassingen
- AI en Edge Computing: Gebruik FPGA en ESP32-S3 voor AI-inferentie en realtime gegevensverwerking.
- IoT-ontwikkeling: Draadloze en op FPGA gebaseerde IoT-toepassingen.
- Embedded Vision & Robotics: Hoge-snelheidssignaalverwerking en besturingsapplicaties.
- Industriële Automatisering: FPGA-gebaseerde besturingssystemen met ESP32-S3-connectiviteit.
- Slimme Displays: LCD-integratie voor visualisatieapplicaties.
Referentiecode
