LILYGO T-Echo BME280 SotfRF LoRa SX1262 433/868/915MHz draadloze module

LILYGO TTGO SotfRF T-Echo NRF52840 LoRa SX1262 433/868/915MHz draadloze module L76K GPS 1.54 E-Paper BME280-sensor voor Arduino.

Aan het begin van het ontwerp werd meer aandacht besteed aan aanpassing aan Meshtastic en SotfRF, dus bij het ontwerpen werd rekening gehouden met Bluetooth en een laag stroomverbruik, en NRF52840 Advanced Bluetooth 5 werd geselecteerd voor Thread en Zigbee multiprotocol SoC.

De LORA-functie is een vervolg op de functionele module LILYGO SX1262-versie van T-BEAM.

T-SX1262 draadloze transceivermodule, met behulp van Semtech SX1262 LORA RF transceiver-chipontwerp, werkend in de 868/915MHz ISM-frequentieband, geïntegreerde hoge stabiliteit TCXO 32MHz kristaloscillator, half-duplex transceivermodule, vermogen tot +22dBm, ontvangstgevoeligheid -139dBm . Automatische transceiver Switching, interne transmissie, isolatie van ontvangstkanalen, geavanceerde LORA spread-spectrum communicatietechnologie, sterke anti-interferentie en privacy kunnen draadloze gegevensoverdracht en -ontvangst over lange afstanden realiseren.

Specificatie

1,54-inch SPI E-Paper Display

L76K GNSS-module voor positionering van meerdere systemen

Technische Ondersteuning [Github]

Als u technische ondersteuning nodig heeft, kunt u de link raadplegen voor meer details.

Basisvoorbeeld:

https://github.com/Xinyuan-LilyGO/LilyGO-T-Echo

https://github.com/lyusupov/SoftRF/wiki/Badge-Edition

SotfRF :

https://github.com/lyusupov/SoftRF/wiki/SoftRF-Configuration-Tool


T-Echo Meshtastic

Toepassingsscenario's

• DIY-creatie
• LoRa-netwerken
• GPS-positionering
• IOT-terminalbesturing
• STEM-onderwijsproduct

Kenmerken van de module

Multi-satelliet positioneringssysteem L76K ondersteunt multi-satellietsystemen (GPS, BeiDou, GLONASS, QZSS), gezamenlijke positionering van meerdere systemen en onafhankelijke positionering van één systeem, ondersteuning voor AGNSS-functie, ingebouwde versterker met laag geluidsniveau en oppervlaktefilter, kan bieden gebruikers GNSS-module met snelle, nauwkeurige en krachtige positioneringservaring.

Vergeleken met een enkel GPS-systeem vergroot het uiterst nauwkeurige positioneringsmultisatellietsysteem het aantal zichtbare en bruikbare satellieten aanzienlijk, verbetert het de positioneringsnauwkeurigheid en kan het een stabiele, uiterst nauwkeurige positionering bereiken, zelfs in complexe stedelijke omgevingen.

Het ondersteunt de AGNSS-functie, die de tijd voor de eerste positionering aanzienlijk kan verkorten. De ingebouwde versterker met weinig ruis kan een hoge gevoeligheid, uiterst nauwkeurige positionering en snelle signaalopname en -tracking bereiken, zelfs onder zwakke signaalomstandigheden kan dat ook zorgen voor goede positioneringsprestaties, ingebouwd akoestisch oppervlaktefilter, kan aanzienlijk worden verbeterd. Het anti-interferentievermogen van de module is verbeterd en het actieve antennedetectiecircuit en het beveiligingscircuit zijn binnenin geïntegreerd om de module en de actieve antenne tegen schade te beschermen.

Het display maakt gebruik van een 1,54-inch elektronisch papieren display met frontverlichting, een resolutie van 200x200 en 1,54 LED aan de voorkant E-paper, en kan in een donkere omgeving worden gebruikt.

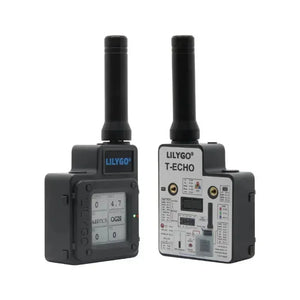

Productweergave

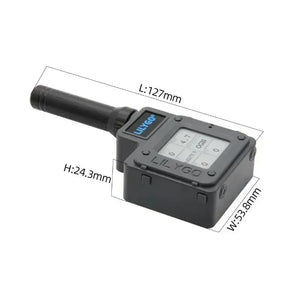

maat

Pin Diagram

Uiterlijk Gegevens
