Lichtgestuurde Schakelaar Doe-Het-Zelf Kit

De OPS-1 lichtgestuurde schakelaar ondersteunt twee triggermodi en twee uitvoermodi:

1. Triggermodi (geconfigureerd met JMP1 Jumper Caps):

• Heldere triggermodus (jumperdop op positie 1-3):
  Het relais wordt geactiveerd wanneer de fotoresistor licht detecteert dat toeneemt van donker naar helder of geleidelijk sterker wordt.
• Donkere triggermodus (jumperdop op 2-4 positie):
  Het relais wordt geactiveerd wanneer de fotoresistor licht detecteert dat afneemt van helder naar donker of geleidelijk zwakker wordt.

2. Uitgangsmodi (geconfigureerd met JMP2 Jumper Cap):

• Passieve output door relais en Transistorgestuurde actieve output:
  • Jumperdop op positie 2-3: Het relais kan werken.
  • Jumper Cap op 1-2-positie: Het relais is uitgeschakeld, waardoor het stroomverbruik wordt verminderd.

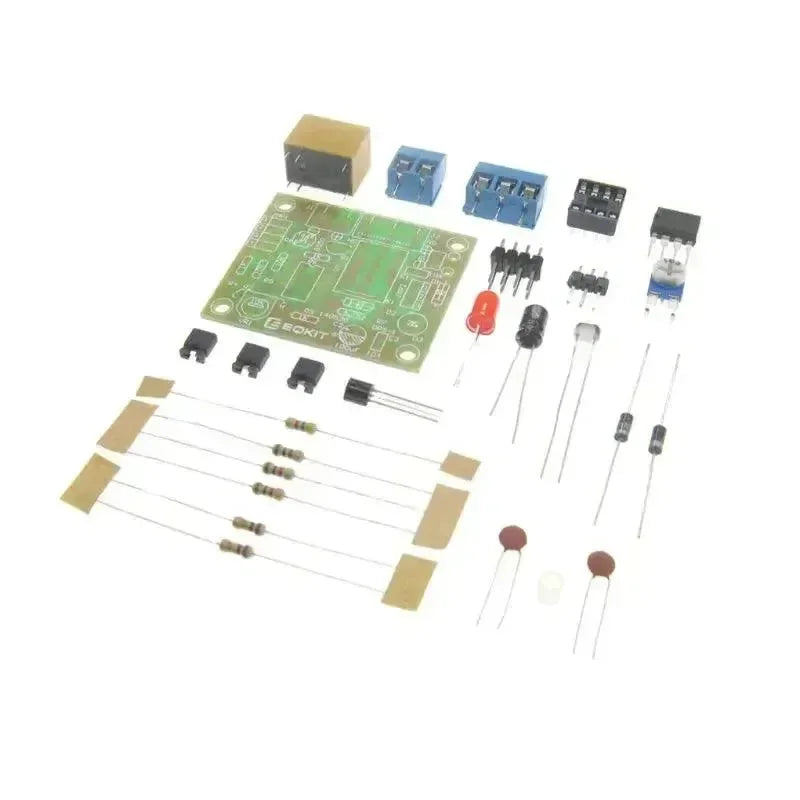

Montage-instructies

1. Soldeer 3 x 1KΩ weerstanden.
2. Soldeer 2 x 10KΩ weerstanden.
3. Soldeer 2 x diodes (zorg voor de juiste polariteit).
4. Soldeer 1 x elektrolytische condensator en 2 x keramische condensatoren (elektrolytische condensator heeft polariteit).
5. Soldeer 1 x LED en 1 x transistor (beide hebben polariteit).
6. Soldeer de fotoresistor, IC-voet en potentiometer.
7. Soldeer 2 x aansluitingen en 2 x pin-headers (zorg voor de juiste richting van de aansluitingen).
8. Soldeer 1 x relais (relais heeft polariteit).
9. Installeer jumperkappen en IC (zorg ervoor dat de IC in de juiste richting wordt geplaatst).

Triggermodi voor OPS-1 lichtgestuurde schakelaar

• Heldere Trigger Modus met Relais Ingeschakeld:

• • Zet de JMP1 jumper cap op de 1-3 positie en de JMP2 op de 2-3 positie.
• Donkere Trigger Modus met Relais Uitgeschakeld:
• • Zet de JMP1 jumper cap op de 2-4 positie en de JMP2 op de 1-2 positie.

Parameters

Kitnaam: Lichtgestuurde schakelset
Kitmodel: OPS-1
Bedrijfsspanning: DC 5~6V
Statische Stroom: 1,5mA
Maximaal vermogen voor passieve belasting: 300 W
Maximale stroomsterkte voor actieve belasting: 400 mA
PCB-grootte: 45 x 38 mm
