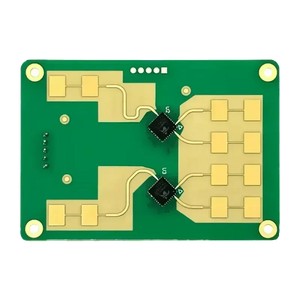

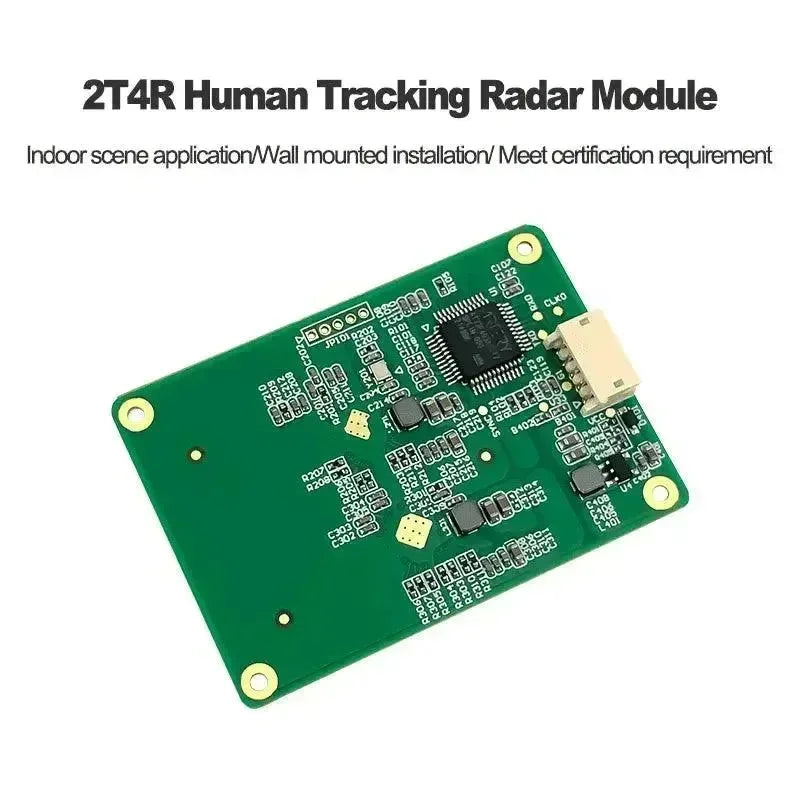

HLK-LD2461 is een 24GHz millimeter golf radarproduct dat wordt gebruikt voor menselijke waarneming, bestaande uit twee 1-motor 2-ontvanger millimeter golf radar chips, high-performance microstrip antennes, high-performance MCU, en perifere hulpcircuits.
HLK-LD2461 is seriële communicatie, het werkfrequentiebereik is 24.00GHz~24.25GHz, wat de ISM-frequentieband is met een werkbandbreedte van 250MHz. Dit product kan worden gebruikt in huis, op kantoor, in hotels en andere scenario's om nauwkeurige detectie van meerdere bewegingen, micro-bewegingen of stilstaande menselijke lichamen te bereiken.
Productparameters
- Frequentie: 24G-24,25GHz
- Frequentiebereikbandbreedte: 250 MHz (voldoet aan CE/FCC-certificeringsnormen)
- Modulatietype: FMCW
- Detectiehoek: Azimut ±45° / Hoogte ±25°
- Detectiebereik: 5 m (stilstaand) / 6 m (microbeweging in zittende positie) / 8 m (beweging) (typ.)
- Afstandsresolutie: 0,75 m (Typ.)
- Afstandnauwkeurigheid: 0,1 m (Typ.)
- Hoeknauwkeurigheid: 2° (Typ.)
- Hoekresolutie: 15° (Typ.)
- Maximaal equivalent isotroop uitgestraald vermogen: 13 dBm (typ.)
- Voedingsspanning: 5V (Typ.)
- Afmetingen: 35x50mm
- Bedrijfstemperatuur: -40℃~+85℃
- Gegevensformaat: Seriële ASCII-uitvoer

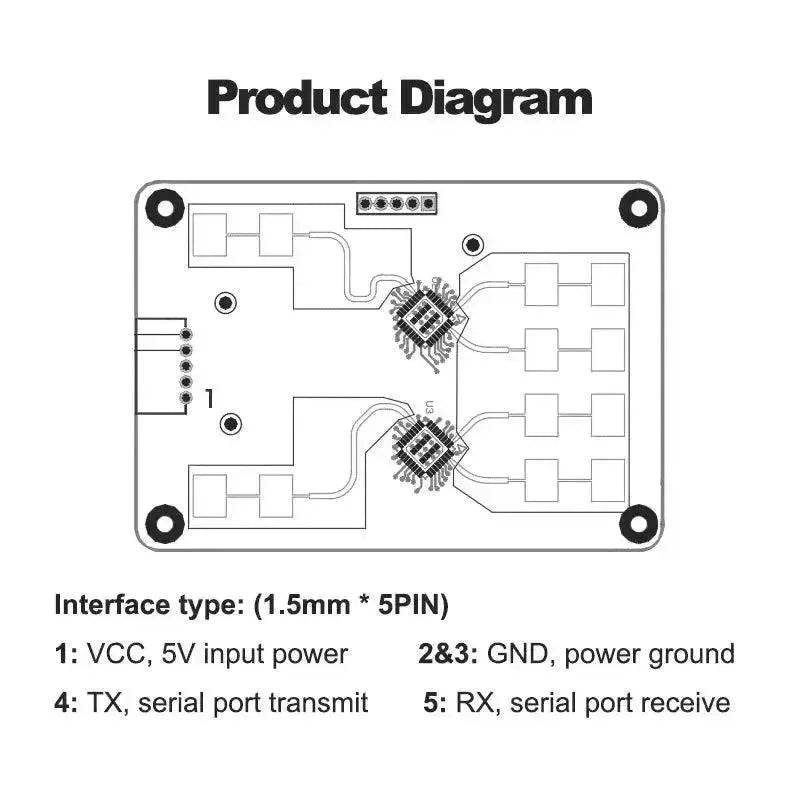

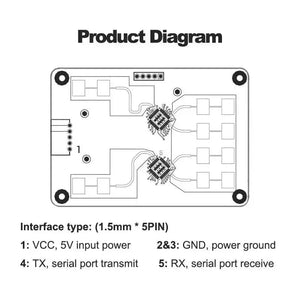

- Pakkettype: Standaard 1,5 mm x 4-pins vrouwelijke connector (aanpasbaar)
Hoofdfuncties en Prestaties
A. Bewegingsdetectie
a) Bewegingswaarnemingsafstand: ≤ 8 meter (normaal bewegingsbereik);
b) Bewegingstrigger tijd: ≤ 0,5s;
c) Nauwkeurigheid: ≥ 99%;
B. Detectie van menselijke aanwezigheid (ademhalingsdetectie)
a) Waargenomen afstand van een stilstaand menselijk lichaam: ≤ 6 meter (voor een stilstaand menselijk lichaam);
b) Onderhoudstijd onbemande detectie: 15 seconden;
c) Nauwkeurigheid: ≥ 95%;
C. Bevolkingsstatistieken
a) Detectieafstand: ≤ 6 meter;
b) Aantal detecties: ≤ 5 personen;
c) Nauwkeurigheid: ≥ 90% (3 personen), ≥ 80% (5 personen);
D. Richtingsdetectie
a) Identificeer de in- en uitgang, links en rechts, voor- en achterwaartse richtingen van het menselijk lichaam;
b) Detectieafstand: ≤ 6 meter;
c) Nauwkeurigheid: ≥ 95%;
E. Trajectdetectie
a) Identificeer de bewegingsroute van het menselijk lichaam binnen het detectiegebied, zodat het gemakkelijk is om de positie en richting van menselijke beweging te bepalen;
b) Ondersteuning van een meerpersoonstraject, waarbij maximaal 5 personen worden bereikt om het traject vol te houden;
c) Detectieafstand: ≤ 6 meter;
Nauwkeurigheid: ≥ 90%;
Download
HLK-LD2461_Tool (bovenste computer) instructie

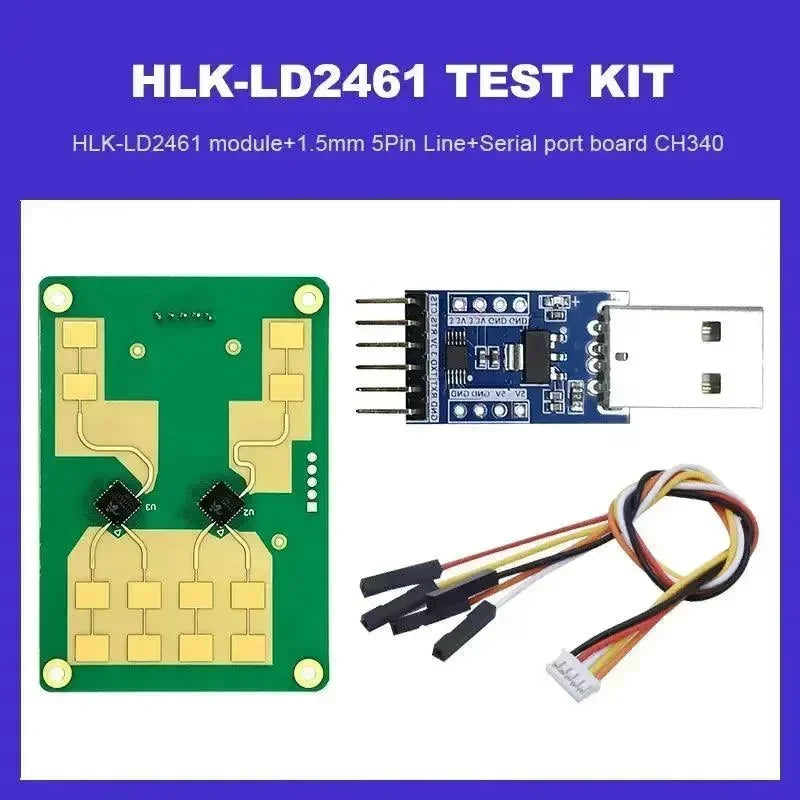

HLK-LD2461 Snelle Testdocument
