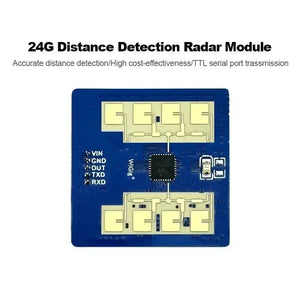

HLK-LD2411S 24G Afstanddetectie Radar Module

LD2411-S is een bewegings/micro-bewegings menselijke inductie afstandssensor module van de Hi-link radar serie, die extreem vereenvoudigde 24 GHz radar sensor hardware en intelligente algoritme firmware RM01 omvat.

Dit referentieontwerp is geschikt voor enkeldoel-scenario's, en wanneer er meerdere doelen zijn, zal het doel met de hoogste echo-energie worden geselecteerd.

De LD2411-S hardware bestaat uit een 24Ghz millimeter-golf radarchip, een hoogpresterende microstripantenne met één zender en één ontvanger, een goedkope MCU en perifere hulpcircuits. De radarstraal van de LD2411-S hardware heeft een vlakke straalontwerp: het detectiebereik van de radarmodule in de E-vlakrichting is 20, en het detectiebereik in het H-vlak is 45. Gebruikers kunnen de plaatsingsrichting van modules aanpassen op basis van de werkelijke toepassingsscenario's.

De intelligente algoritme-firmware RMO1 maakt gebruik van FMCW-golfvorm en geavanceerde signaalverwerkingstechnologie die eigendom is van de S3-serie chip, waarmee nauwkeurige menselijke afstandsmeting en beweging/microbeweging menselijke detectie kan worden bereikt.

Producteigenschap

• 24 GHZ ISM frequentieband

• Integreer intelligente millimetergolfradar single chip en intelligente algoritme firmware

• Nauwkeurige menselijke beweging binnen/buiten/microbewegingsdetectie en afstandsdetectie

• 5V enkele voeding

• Continue werkgemiddelde stroom 48mA bij 20 Hz rapportagefrequentie

• Bied visualisatietools die het configureren van detectieafstandintervallen en het instellen van gevoeligheid op basis van afstandspoorten ondersteunen.

• De grootste afstand voor menselijke lichaamswaarneming is 6m, en de grootste afstand voor microbeweging menselijke lichaamswaarneming is 3.5m.

• Hoge precisie afstandsmeting: 30~350cm ± 5cm; 350~600 cm ± 5%

• Azimuthoek +20 °, hellingshoek +45 °


Toepassingsscenario

De LD2411-S bewegings-/microbewegingssensor voor het detecteren van menselijke lichamen kan beweging en microbeweging van menselijke lichamen detecteren en herkennen, en real-time afstand rapporteren. Het wordt veel gebruikt in verschillende AIoT-scenario's, en de veelgebruikte types zijn als volgt.

• Slimme woning: Neem de beweging/microbeweging en afstand van het menselijk lichaam waar, rapporteer de resultaten van de afstandsdetectie voor de hoofdbesturingsmodule om op intelligente wijze de werking van huishoudelijke apparaten te regelen.
• Intelligente handel: Inductiedeuren, inductieroltrappen, enz.
• Intelligente verlichting: Inductieve toegangscontrole, intercoms voor gebouwen, elektronische kattenogen, enz.
• Intelligente beveiliging: Inductieve toegangscontrole, intercoms voor gebouwen, elektronische kattenogen, enz.

De bovenste computersoftware aansluiten om parameters aan te passen

Stap 1: Open de bovenste computersoftware en de software-interface wordt getoond in Figuur 3; Klik op de knop "Vernieuwen" op de interface, selecteer het overeenkomstige seriële poortnummer van de radarmodule, voer de overeenkomstige baudsnelheid in en klik vervolgens op "Apparaat verbinden"; Na een succesvolle verbinding verandert de tekst op de knop in "Apparaat ontkoppelen" en wordt het firmwareversienummer van de radarmodule weergegeven in het gedeelte "Firmwareversie":

Stap 2: Klik op de knop "Parameterconfiguratie" om de parameterconfiguratie-interface te openen, zoals weergegeven in Figuur 4. Gebruikers kunnen de corresponderende parameterwaarde 2 indien nodig bewerken en op de knop "Parameter instellen" klikken om de bijgewerkte parameters naar de radarmodule te sturen en keer terug naar de hoofdinterface van de bovenste computer. Voor de parameterdefinities en configuratiemethoden in de interface raadpleegt u Hoofdstuk 5 Communicatieprotocol;

Stap 3: Klik op de "Start"-knop op de hoofdinterface om real-time gegevens van het radarstation te ontvangen, zoals weergegeven in Figuur 5. De interface van de bovenliggende computer toont de afstand en status van het gedetecteerde doel en toont de afstandscurve 3 tussen het doelmenselijk lichaam en de radar module in de laatste 15 seconden hieronder;

Stap 4: Klik op de knop "Stop" om de gegevensoverdracht tussen de radarmodule en de bovenste computer te stoppen. Gebruikers kunnen de gegevens voor deze test bekijken in de map Log in de map waar de bovenste computersoftware zich bevindt.
