Je kunt de UNO R3-microcontroller gebruiken en externe componenten toevoegen om allerlei verbazingwekkende experimenten te voltooien, zoals slimme robot-doe-het-zelf-projecten. Wanneer u uw robot zelf bouwt, is het noodzakelijk om het motoraandrijfbord te gebruiken om de DC-motoren aan te drijven. Soms moet u echter het motoraandrijfbord op UNO aansluiten met behulp van veel verbindingsdraden, behoorlijk lastig.

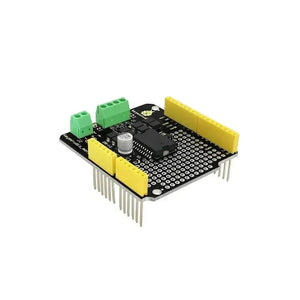

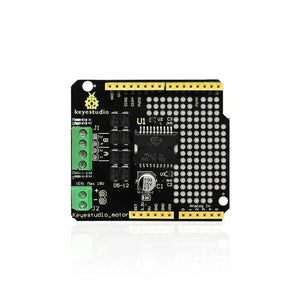

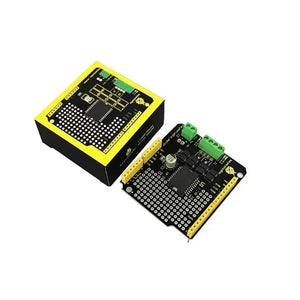

Nu hebben we dit motorschild gelanceerd met L298P als kern. Stapel het gewoon op het UNO R3-bord tijdens gebruik. Houd er rekening mee dat de snelheids- en richtingsinterfaces van de motor zijn aangesloten. D3 is voor het regelen van de snelheid van motor A, en D12 is voor het regelen van de richting van motor A. D11 is voor het regelen van de snelheid van motor B, en D13 is voor het regelen van de richting.
De groene aansluitblokken moeten worden aangesloten op de VIN/GND-pinnen op de UNO. U kunt de voeding aan het bord leveren via de klemmenblokken of de zwarte DC-aansluiting van UNO. De maximale voedingsspanning bedraagt ​​DC 18V.
Het ingebouwde paneel wordt ook geleverd met een pad met doorlopende gaten, zodat u de elektronische elementen kunt lassen om een ​​verscheidenheid aan prototypecircuits te ontwerpen.

• Logica deel invoerspanning : VD: 5V

• Ingangsspanning aandrijfgedeelte VS: VIN-ingang 6,5 ~ 12V, PWRIN-ingang 4,8 ~ 24V

• Logisch deel werkt huidige Iss: ≤36mA

• Rijdend deel werkt huidige Io: ≤ 2A

• Maximale dissipatievermogen: 25W (T=75°C)

• Ingangsniveau van het controlesignaal:

• Hoge niveau: 2,3V ≤ Vin ≤ 5V

• Laag niveau: -0,3V ≤ Vin ≤ 1,5V

• Werktemperatuur: -25°C~+130°C

• Bestuurdersvorm: Dual power H-brugaandrijving
