Raspberry Pi L298P Motoraandrijfschild voor Arduino

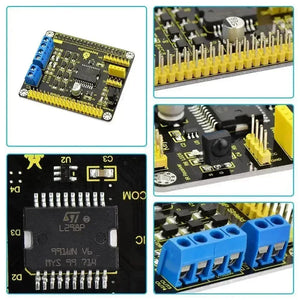

Keyestudio RPI L298P motoraandrijfschild maakt gebruik van krachtige motordriverchip L298P, die direct twee DC-motoren kan aandrijven, met een aandrijfstroom tot 2A, en de motoruitgangsterminal gebruikt acht snelle Schottky-diodes als bescherming.

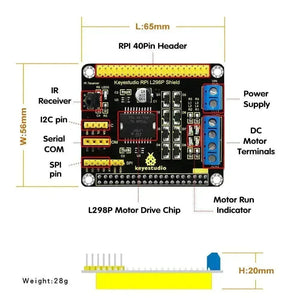

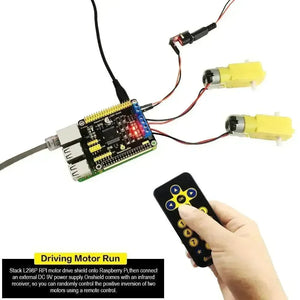

Het schild is volledig compatibel met verschillende versies van Raspberry Pi. Ondertussen heeft het schild elke interface naar buiten geleid voor eenvoudige aansluiting van andere sensoren. Dit schild heeft ook een IR-ontvanger, zodat u met een infraroodafstandsbediening kunt communiceren.

Om het gemakkelijker voor u te maken om het schild op uw Raspberry Pi te monteren, hebben we u speciaal voorzien van 4 M2.5*20MM schroeven met ronde kop, 4 dubbeldoorgang M2.5*10MM koperen pilaren en 4 M2.5 nikkelen -plating noten.

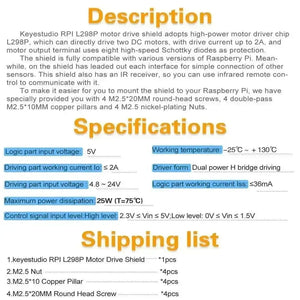

Functies

• Logica deel invoerspanning: 5V

• Aansluitspanning van de aandrijvingsonderdeel: 4,8 ~ 24V

• Logisch deel werkt huidige Iss: ≤36mA

• Rijdend deel werkt huidige Io: ≤ 2A

• Maximale vermogensafvoer: 25W (T=75℃)

• Ingangsniveau van het controlesignaal:
  Hoge niveau: 2,3V ≤ Vin ≤ 5V
  Laag niveau: 0V ≤ Vin ≤ 1.5V

• Werktemperatuur: -25℃～＋130℃

• Bestuurdersvorm: Dual power H-brugaandrijving
