IDO-SOM3828 - een ultrakleine SOM (System On Module)

Korte Inleiding

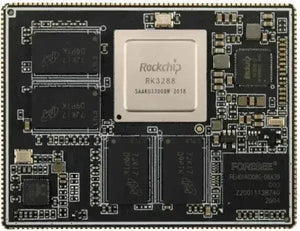

IDO-SOM3828 is een ultrakleine SOM (System On Module) gebaseerd op de Rockchip RK3288 SoC (ARM Cortex A17 Quad-Core geklokt op 1,8 G). De module integreert 4 DDR3L, 1 EMMC, 1 Gigabit Ethernet PHY (RTL8211F) en PMIC (RK808-B) op een 6 x 4,6 CM PCB, die beschikt over krachtige multi-thread computermogelijkheden, grafische verwerkingsmogelijkheden en hardwaredecoderingsmogelijkheden, en ondersteunt Android (7.1 en hoger), Ubuntu- en Debian-systemen.

Het SOM-bord heeft een strikt simulatieontwerp voor kracht en signaalintegriteit ondergaan en heeft de tests doorstaan ​​van elektromagnetische compatibiliteit, temperatuurschokken, veroudering bij hoge temperaturen en hoge luchtvochtigheid, langdurige opslagdruk, enz. Het is stabiel en betrouwbaar en kan in batches worden geleverd. .

Belangrijkste kenmerken



1. Quad-core A17-processor, tot 1,5 GHz, Mali T764 GPU, ondersteuning voor AFBC, 2D-versnelling, ondersteuning voor OpenGL/CL/VG; 2. 1GB~2GB DDR3, 8GB~32GB flitser;

3. Ondersteuning van Android 7.1/8.1/9.0, Ubuntu, Debian volledig ondersteund;

4. 1*1000M Ethernet aan boord van PHY/2*USB HOST/1*USB OTG/8*PWM/2*SDIO/5*UART/3*SPI/6*IIC/2*IIS/

1*H DMI/2*LVDS/RGB/MIPI DSI/MIPI CSI DVP-camera/eDP;

5. Identieke en differentiële weergave met twee schermen, 3840 * 2160 4K-resolutie, ondersteuning voor VC-1H265 / H264,

MPEG-1/2/4, VP9, enz. Ingebouwde 13M ISP;

6. 8-laags PCB, stempelgatpakket 4,6 cm * 6 cm;

7. 4,6 * 6 cm ultraklein formaat, stempelgaten, stabiele verbinding, uitstekende PCB-warmteafvoerprestaties

8. De achterkant van de printplaat is volledig vlak en vertoont geen sporen, en de basisplaat kan naar believen worden geleid zonder interferentie.

Productparameters

1. Specificatiegegevens

product Model	IDO-SOM3828-V1-D2E8
Configuratie	2GB DDR4, 8GB EMMC
CPU	Rockchip RK3288 (28nm HKMG-proces) ARM® Cortex-A17 quad-coreprocessor, geklokt op 1,8 GHz
Grafisch Verwerker	ARM® Mali-T760 MP4 Quad-core GPU, ondersteuning voor AFBC (Arm Framebuffer Compression) Ondersteuning OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 Ingebouwde krachtige 2D-hardwareversnelling
Videoprocessor	Ondersteuning van 4K 10bits VP9/H265/H264 videodecodering, tot 60 fps 1080P videodecodering in meerdere formaten (VC-1, MPEG-1/2/4, VP8) 1080P videocodering, ondersteuning voor H.264-, VP8-formaten Videopostprocessor: de-interlacing, ruisonderdrukking, rand-/detail-/kleuroptimalisatie
Energiebeheer	RK808-B PMU (Power Management Unit)
Stroomvoorziening	Ingangsspanning 5V, piekstroom 2.5A
Geheugen	Tweekanaals 64-bits DDR3-1600MHz (1GB/2GB/4GB optioneel)
Opslag	Hoge snelheid eMMC 5.1 (8GB/16GB/32GB/128GB optioneel)
JIJ	Android 7.1 / Ubuntu 16.04 / Debian 9&10
Ethernet	Aan boord 10/100/1000 Mbps adaptief, Ethernet PHY (Realtek RTL8211F)
Weergave	Video-uitvoerinterface: - 1 x H DMI 2.0, ondersteuning voor 4K@60fps-uitvoer en HDCP 1.4/2.2 Weergave-interface (ondersteuning voor identieke weergave met twee schermen, differentiële weergave met twee schermen): - 1 x Dual-channel MIPI-DSI - 1 x Dual-channel LVDS of RGB - 1 x eDP
Audio	1 x H DMI audio-uitgang 1 x SPDIF digitale audio-interface voor audio-uitvoer 1 x I2S voor audio-invoer en -uitvoer
Camera	1 x MIPI-CSI camera-interface (ingebouwde hardware ISP, tot 13Mpixel) 1 x DVP-camera-interface (tot 5Mpixel)
USB	1 x USB 2.0, 1 x USB 2.0, 1 x USB 2.0 OTG
EN	1 x IR-ontvangerinterface (pin PWM1 wordt gebruikt)
Uitbreidingsinterface	5 x UART (UART2 wordt standaard gebruikt als debug-serieel) 1 x SDIO (SDIO0 wordt gebruikt om een ​​WiFi-module uit te breiden) 1 x SDMMC (het wordt gebruikt om een ​​TF-kaart uit te breiden) 4 x PWM (PWM1 wordt gebruikt voor IR-ontvangst en PWM2~3 wordt gemultiplext met UART2） 5 x I2C, 3 x I2S, 2 x SPI, GPIO's tot 55
SOM Bord Afmetingen	61mm x 46,7mm
Verbindingstype	Stempelgaten (204 PIN, 1mm stap)
PCB-specificaties	1,2 mm dikte, 8-laags hoog Tg-materiaal, onderdompeling goudambacht

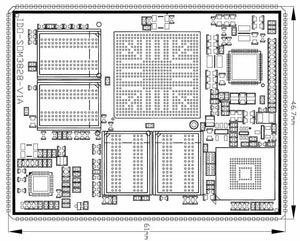

2. PCBA Afmetingen Diagram

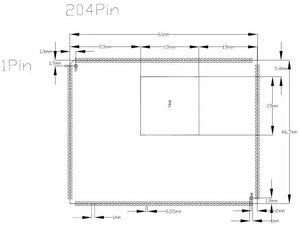

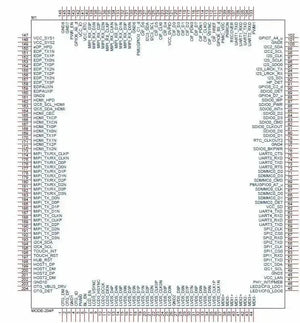

3. IDO-SOM3828 Diagram met pakketafmetingen
