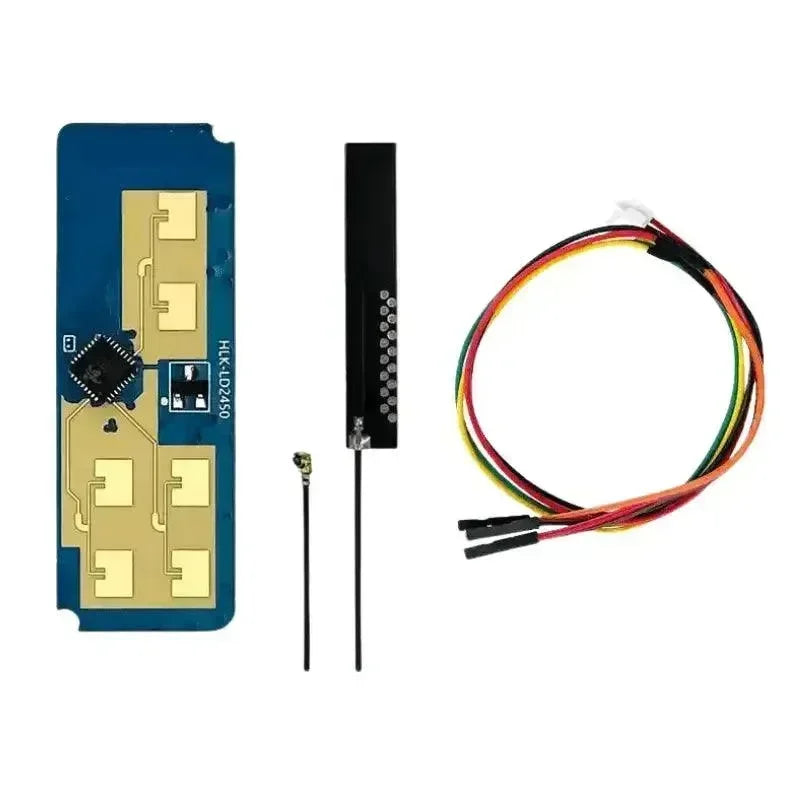

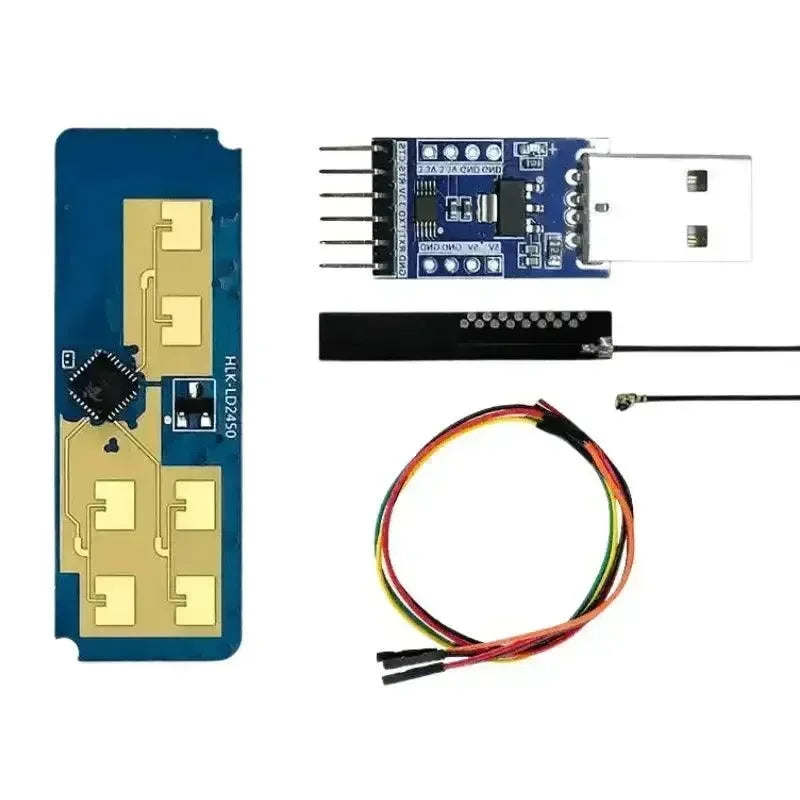

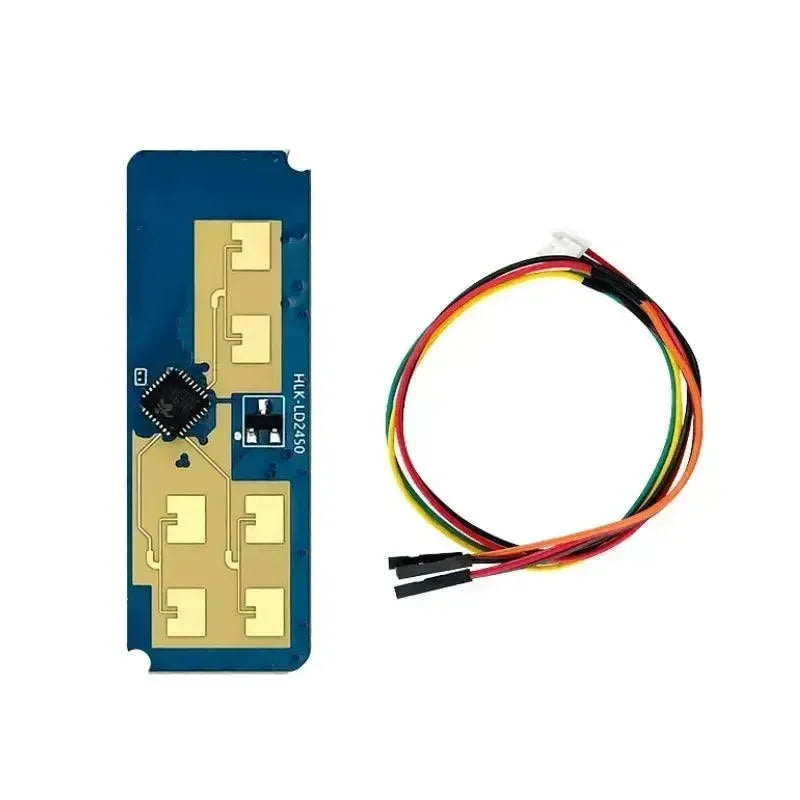

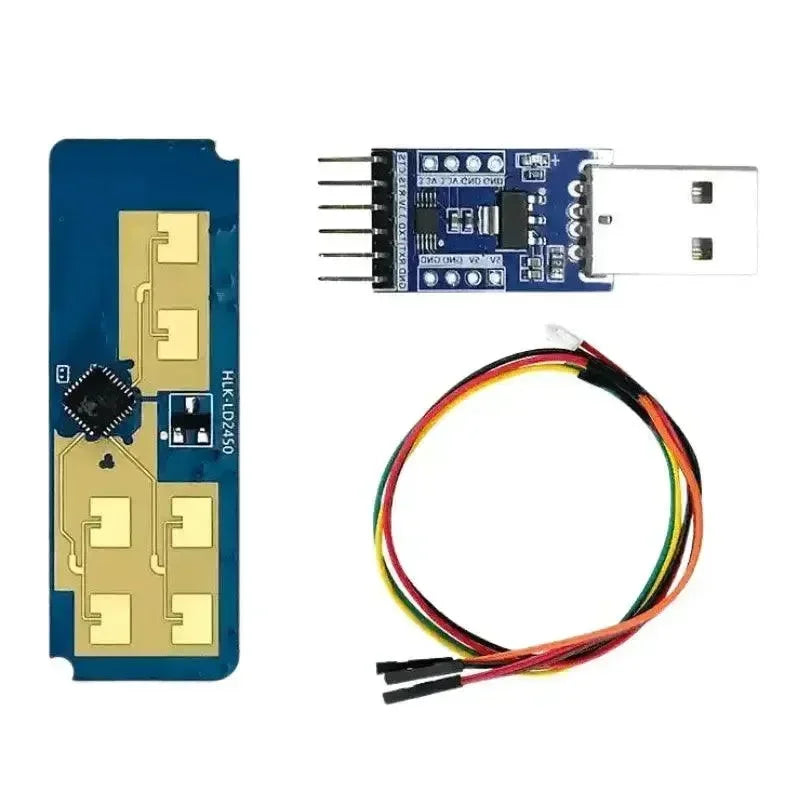

HLK-LD2450 Radarmodule voor het volgen van menselijke bewegingstrajecten

Productoverzicht

Het volgen van bewegingsdoelen is bedoeld om de positie van het bewegende doel in de regio in realtime te volgen en de afstand, hoek en snelheidsmeting van het bewegende doel te realiseren in de regio.

De LD2450 is een bewegingsdoelvolgmodule van de Hi-link 24G millimetergolf radarserie, die extreem vereenvoudigde 24 GHz radarsensorhardware en intelligente algoritme-firmware omvat. De oplossing wordt voornamelijk gebruikt in algemene binnenscenario's zoals woningen, kantoren en hotels om de locatie van bewegende menselijke lichamen te volgen.

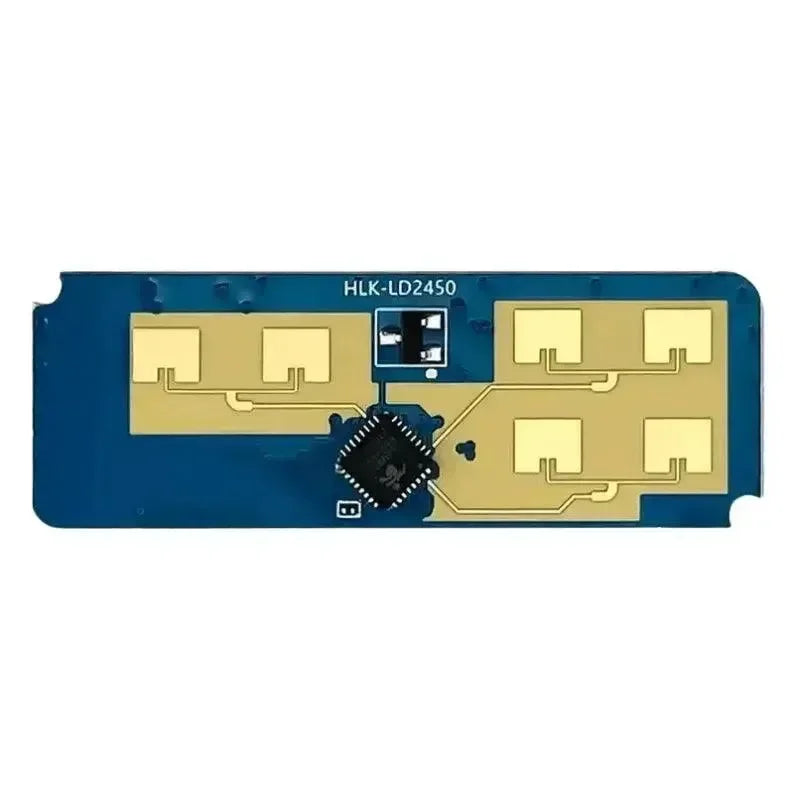

De sensorhardware bestaat uit een AloT millimetergolfradarchip, een krachtige microstripantenne met één zender en twee ontvangers en een goedkope microcontrollereenheid (MCU) en perifere hulpcircuits.
De intelligente algoritme-firmware maakt gebruik van FMCW-golfvormen en de eigen geavanceerde signaalverwerkingstechnologie van de radarchip. Het biedt seriële uitvoer van detectiegegevens, die plug-and-play is en flexibel kan worden toegepast op verschillende slimme scenario's en eindproducten.

Producteigenschappen

Kenmerken

• 24 GHz ISM-band

• Geïntegreerde intelligente millimetergolfradarchip en intelligente algoritmefirmware

• Nauwkeurige lokalisatie en tracking van bewegingsdoelen

• Het langste detectiebereik is 6 m

• Ultrakleine modulegrootte: 15 mm x 44 mm

• Wandmontage

• Azimuthoek ±60°, spoedhoek ±35°

• De ultieme kosteneffectieve keuze

• Meerdere aansluitmogelijkheden met pin- en socket-interface

Voordelen van de oplossing

De LD2450-detectiemodule voor het menselijk lichaam maakt gebruik van 24GHz millimetergolfradarsensortechnologie, vergeleken met andere programma's, en heeft duidelijke voordelen bij detectietoepassingen voor het menselijk lichaam:

• Naast de gevoelige detectie van de beweging van het menselijk lichaam, kan het traditionele programma niet identificeren dat de microbeweging van het menselijk lichaam ook gevoelig kan zijn voor de zintuigen;
• Goed aanpassingsvermogen aan de omgeving, het inductie-effect wordt niet beïnvloed door de omgeving, zoals temperatuur, helderheid, vochtigheid en lichtschommelingen;
• Een goede penetratie van de schaal kan in het schaalwerk worden verborgen, het is niet nodig om gaten in het productoppervlak te openen, wat de esthetiek van het product verbetert.
