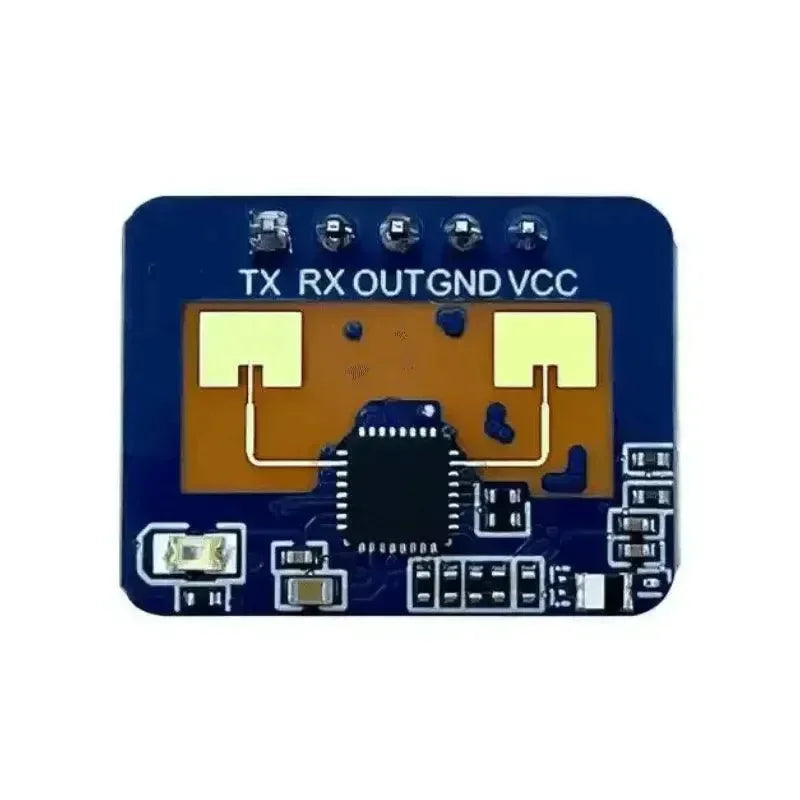

HLK-LD2410C 24GHz radarmodule voor menselijke aanwezigheid

LD2410C is een zeer gevoelige 24GHz menselijke aanwezigheid status sensor module ontwikkeld door Hi-link. Het operationele principe is het gebruik van FMCW frequentie-gemoduleerde continue golven om menselijke doelen binnen de gedefinieerde ruimte te detecteren. Door de combinatie van radarsignaalverwerking en nauwkeurige algoritmen voor menselijke lichaamsdetectie, bereikt het een hoge gevoeligheid voor menselijke aanwezigheid statusdetectie en is het in staat om onderscheid te maken tussen bewegende en stilstaande menselijke lichamen. Daarnaast kan aanvullende informatie zoals de afstand tot het doel worden berekend.

Dit product wordt voornamelijk gebruikt in binnenomgevingen om de aanwezigheid van een bewegend of licht bewegend menselijk lichaam binnen een gebied te detecteren en om realtime uitvoer van de detectieresultaten te leveren. Het maximale detectiebereik kan oplopen tot 5 meter, met een afstandsresolutie van 0,75 meter. Het biedt een visuele configuratietool die eenvoudige configuratie mogelijk maakt van het detectieafstandsbereik, de detectiegevoeligheid in verschillende intervallen, en onbemande vertragingstijd, enz., om aan verschillende specifieke toepassingsvereisten te voldoen.
Het ondersteunt GPIO- en UART-uitvoer, is plug-and-play en kan flexibel worden toegepast in verschillende slimme scenario's en terminalproducten.

Productparameters

• Plug and play, eenvoudige montage

• De langste detectieafstand is maximaal 5 meter

• Grote detectiehoek, dekking tot ±60 graden

• Nauwkeurige identificatie binnen het interval ondersteunt de verdeling van het detectiebereik en schermt de interferentie buiten het interval af

• Intelligente parameteraanpassing op meerdere niveaus om te voldoen aan de behoeften van scèneveranderingen

• Visuele debug- en configuratietools

• Klein en vereenvoudigd, de minimumgrootte is slechts 16 x 22 mm

• Ondersteunt verschillende installatiemethoden zoals plafondophang en wandophang.

• 24GHz ISM-band, in overeenstemming met FCC- en CE-spectrumregelingen

• 5~12V breedspanningsvoeding

• De ultieme kosteneffectieve keuze

Oplossingsvoordeel

LD2410C menselijke lichaamsdetectiemodule maakt gebruik van 24GHz millimetergolf radarsensortechnologie. In vergelijking met andere oplossingen heeft het duidelijke voordelen in toepassingen voor lichaamsdetectie:

• Het reageert niet alleen op een bewegend menselijk lichaam, maar kan ook op gevoelige wijze de statische toestand, minuscule bewegingen en zit- en liggende houdingen van een menselijk lichaam detecteren, die traditionele oplossingen niet kunnen herkennen.
• Het vertoont een uitstekend aanpassingsvermogen aan de omgeving, omdat de detectieprestaties niet worden beïnvloed door omgevingsfactoren zoals temperatuur, helderheid, vochtigheid en lichtschommelingen.
• Het heeft goede penetratiemogelijkheden in de schaal en kan verborgen in de schaal werken zonder dat er oppervlakteopeningen op het product nodig zijn, waardoor het esthetische uiterlijk van het product wordt verbeterd.
• Het maakt een flexibele configuratie van de maximale detectieafstand en de gevoeligheid bij elk afstandsinterval mogelijk, waardoor flexibel en nauwkeurig afgestemd maatwerk mogelijk is.

Sollicitatie

• Menselijk lichaamssensor lichtregeling: Het detecteert of er iemand in de ruimte is en bestuurt automatisch de verlichting, zoals verlichtingsapparatuur op openbare plaatsen, verschillende sensorlampen, gloeilampen, enz.

• Ontwaken door het menselijk lichaam van reclameschermen en andere apparatuur: Automatisch inschakelen als er mensen komen, en automatisch slapen als niemand komt om energie te besparen, de levering van informatie is nauwkeuriger en efficiënter.

• Levensveiligheidsbescherming: UV-lamp werkbescherming, om te voorkomen dat de UV-lamp wordt ingeschakeld wanneer er mensen in de buurt zijn en persoonlijke verwondingen veroorzaakt. Automatische detectie en alarm van gevaarlijke plaatsen om te voorkomen dat mensen specifieke hoog-risico ruimtes betreden, zoals hoog-risico plaatsen die door personeel van kolenmijnontploffingen worden betreden.

• Slimme huishoudelijke apparaten: als er langere tijd niemand in de kamer is, worden de tv, airconditioning en andere elektrische apparaten automatisch uitgeschakeld, waardoor energie en veiligheid worden bespaard.

• Intelligente beveiliging: detectie en identificatie van mensen die binnen het opgegeven bereik binnendringen, verblijven, enz.

Download

HLK-LD2410C detectie van menselijke aanwezigheid met BLE

LD2410-configurator
