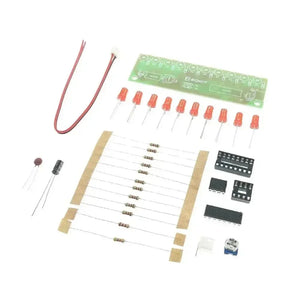

NE555+CD4017 Vloeiend licht elektronisch bouwpakket met batterijpakket

Deze kit bestaat hoofdzakelijk uit een klokgeneratorcircuit en een 10-traps tellercircuit.

De NE555 functioneert als een astabiele multivibrator, waarbij de spanning door R2, R1 en VR1 gaat om C2 op te laden. Wanneer C2 begint met opladen, staat pin 2 van U1 nog op een laag niveau. Zodra de spanning van C2 2/3 van de voedingsspanning bereikt, verandert de uitgang op pin 3 van U1 van laag naar hoog. Wanneer de spanning op C2 onder 1/3 van de voedingsspanning daalt, schakelt de uitgang op pin 3 terug naar een laag niveau, waardoor de cyclus wordt herhaald om oscillatie te genereren.

• Oplaadtijd: 0,695 × (R2 + R1 + VR1) × C2
• Ontlaadtijd: 0,695 × (R1 + VR1) × C2

De frequentie van de oscillatie-uitvoer kan worden aangepast door VR1. U1 genereert continue kloksignalen, die worden toegevoerd aan pin 14 van U2. U2 telt de kloksignalen en wanneer Q10 een hoge puls verzendt, herhaalt de cyclus zich, waarbij achtereenvolgens D1 tot en met D10 oplicht, waardoor het stromende watereffect ontstaat.

Door VR1 aan te passen, kunt u de snelheid van het LED-stroomeffect regelen.

Parameters

• Kitnaam: NE555 + CD4017 Waterstroomverlichtingsset/componenten
• Model: LSD-10
• Voeding: 3 – 4.5V

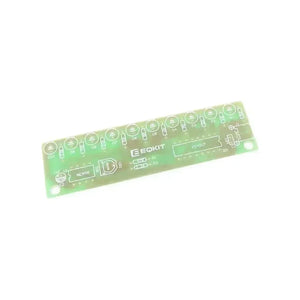

• PCB-grootte: 88 × 25mm
• PCB-dikte: 1.2mm
