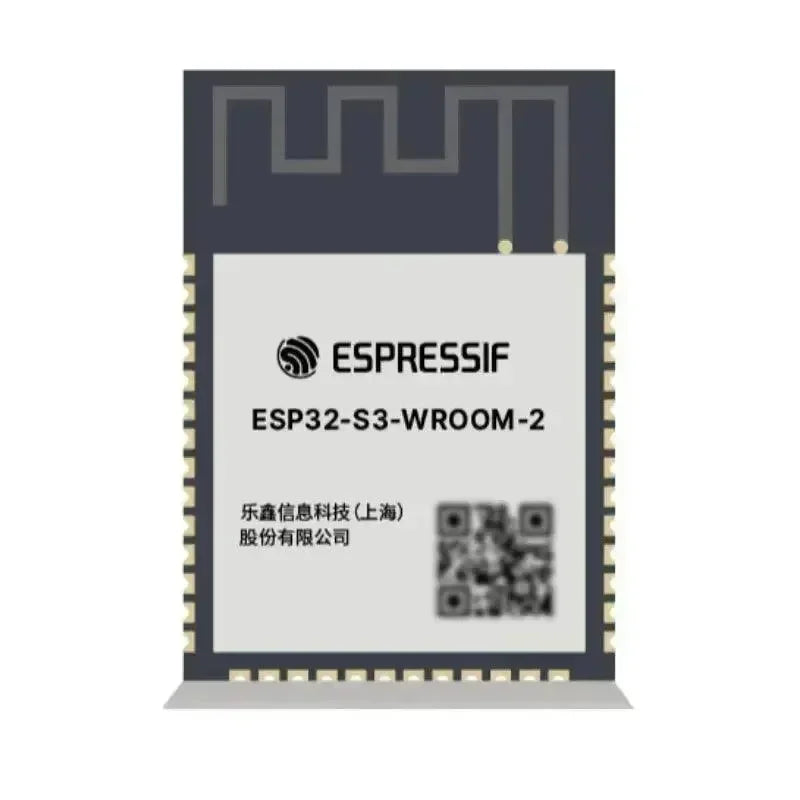

Espressif ESP32 S3 WROOM 2 Module

De ESP32-S3-WROOM-2 is een veelzijdige Wi-Fi + Bluetooth Low Energy (BLE) MCU-module met uitgebreide randapparatuurinterfaces en krachtige neurale netwerkverwerkings- en signaalverwerkingsmogelijkheden. Het is specifiek ontworpen voor de AI- en AIoT-markten, waardoor het geschikt is voor verschillende toepassingsscenario's zoals wake-word-detectie en spraakopdrachtherkenning, gezichtsdetectie en -herkenning, smart home-apparaten, slimme apparaten, slimme bedieningspanelen en slimme luidsprekers.

De ESP32-S3-WROOM-2 is voorzien van een ingebouwde PCB-antenne en is uitgerust met de ESP32-S3R8V-chip, met opties voor 16 MB of 32 MB flash en 8 MB PSRAM.

Opmerking: Voor de modules uit de R8-serie (die worden geleverd met ingebouwde Octal SPI PSRAM), als de PSRAM ECC-functie (Error Correction Code) is ingeschakeld, kan de maximale bedrijfstemperatuur van de module worden verhoogd tot 85°C. Als u ECC inschakelt, wordt de beschikbare PSRAM-capaciteit echter met 1/16 verminderd.

Functies

CPU en On-chip Geheugen

• Ingebouwde ESP32-S3R8V-chip, Xtensa® dual-core 32-bit LX7-microprocessor (ondersteunt drijvende-komma-eenheid met enkele precisie), met klokfrequentie tot 240 MHz
• 384 KB ROM
• 512 KB SRAM
• 16 KB RTC SRAM
• 8 MB PSRAM

Wi-Fi

• 802.11 b/g/n
• Gegevenssnelheden tot 150 Mbps in 802.11n-modus
• Frameaggregatie (TX/RX A-MPDU, TX/RX A-MSDU)
• 0,4 µs guard interval
• Middenfrequentiebereik bedieningskanaal: 2412 ~ 2484 MHz

Bluetooth

• Bluetooth Low Energy (Bluetooth LE): Bluetooth 5, Bluetooth-mesh
• Ondersteunde datasnelheden: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
• Advertentie-extensies
• Meerdere Advertentiesets
• Kanaalselectie-algoritme #2
• Naast elkaar bestaan ​​van Wi-Fi en Bluetooth, waarbij dezelfde antenne wordt gedeeld

Randapparatuur

• GPIO, SPI, LCD-interface, camera-interface, UART, I2C, I2S, IR-afstandsbediening, pulsteller, LED PWM, full-speed USB 2.0 OTG, USB seriële/JTAG-controller, MCPWM, SDIO-hostinterface, GDMA, TWAI®-controller ( Voldoet aan ISO 11898-1), ADC, aanraaksensor, temperatuursensor, timers en waakhond

Module Geïntegreerde Componenten

• 40 MHz geïntegreerde kristaloscillator
• Tot 32 MB Octale SPI-flash

Antenne-opties

• Aan boord PCB-antenne

Bedrijfsomstandigheden

• Bedrijfsspanning/voedingsspanning: 3,0 ~ 3,6 V
• Bedrijfstemperatuur: –40 ~ 65°C

Testen

• HTOL, HTSL, uHAST, TCT, ESD

Modelvergelijking ESP32-S3-WROOM-2-serie

Toepassingen

• Algemene low-power IoT-sensorhub
• Algemene low-power IoT-datalogger
• Camera videostreaming
• OTT TV-box/set-top box apparaten
• USB-apparaten
• Spraakherkenning
• Beeldherkenning
• Mesh-netwerken
• Huisautomatisering
• Industriële automatisering
• Slimme landbouw
• Audioapparatuur
• Gezondheid/medisch/zorgverlening
• Wi-Fi speelgoed
• Draagbare elektronica
• Detailhandel & Catering
• Slimme gebouwen
