Espressif ESP32 S2 Mini 1 & S2 Mini 1U-module
De ESP32-S2-MINI-1 en ESP32-S2-MINI-1U zijn veelzijdige Wi-Fi MCU-modules met krachtige functies en een breed scala aan randapparatuurinterfaces, geschikt voor toepassingen zoals draagbare elektronica en smart home-apparaten. De ESP32-S2-MINI-1 maakt gebruik van een ingebouwde PCB-antenne, terwijl de ESP32-S2-MINI-1U via een connector op een externe antenne wordt aangesloten.
Functies
CPU en On-chip Geheugen
- Ingebouwde ESP32-S2FH4- of ESP32-S2FN4R2-chip, Xtensa® single-core 32-bit LX7-microprocessor, ondersteunt klokfrequenties tot 240 MHz
- 128 KB ROM
- 320 KB SRAM
- 16 KB RTC SRAM
- 4 MB ingebedde flash
- 2 MB ingebed PSRAM (alleen voor ESP32-S2FN4R2-chip)
Wi-Fi
- 802.11 b/g/n
- Gegevenssnelheden tot 150 Mbps in 802.11n-modus
- Frameaggregatie (TX/RX A-MPDU, RX A-MSDU)
- 0,4 µs guard interval
- Middenfrequentiebereik bedieningskanaal: 2412 ~ 2484 MHz
Randapparatuur
- GPIO, SPI, UART, I2C, I2S, LCD-interface, camera-interface, IR, pulsteller, LED PWM, TWAI® (compatibel met ISO 11898-1, d.w.z. CAN 2.0-specificatie), full-speed USB OTG, ADC, DAC, aanraaksensor, temperatuursensor
Module Geïntegreerde Componenten
- 40 MHz geïntegreerde kristaloscillator
Antenne-opties
- Onboard PCB antenne (ESP32-S2-MINI-1)
- Externe antenne via een connector (ESP32-S2-MINI-1U)
Bedrijfsomstandigheden
- Bedrijfsspanning/voedingsspanning: 3,0 ~ 3,6 V
- Bedrijfstemperatuur:
- 85°C versie: –40 ~ 85°C
- 105°C versie: –40 ~ 105°C
Certificeringen
- RF-certificeringen: Raadpleeg certificaten
- Milieucertificeringen: RoHS/REACH
Testen
- HTOL, HTSL, uHAST, TCT, ESD
De modules ESP32-S2-MINI-1 en ESP32-S2-MINI-1U hebben de volgende specificaties:
-

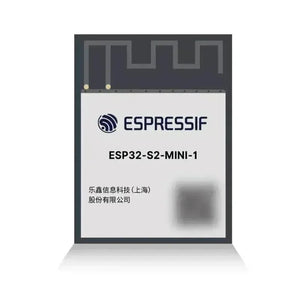

ESP32-S2-MINI-1:
-
Ingebedde chip: ESP32-S2FH4 of ESP32-S2FN4R2
-
Afmetingen: 15,4 × 20 × 2,4 mm
-
Temperatuurwaarde: 65°C
-
Flash-geheugen: 4 MB (ingebouwd)
-
PSRAM: N/B of 2 MB
-
Antenne: PCB-antenne aan boord
-
Ontwikkelbord: ESP32-S2-DevKitM-1
-
Pakket: 2D Voetafdruk
-
-

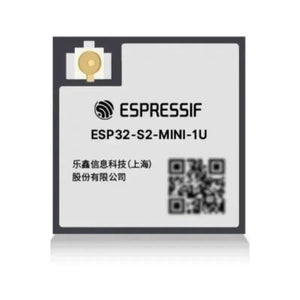

ESP32-S2-MINI-1U:
-
-
Ingebedde chip: ESP32-S2FH4 of ESP32-S2FN4R2
-
Afmetingen: 15,4 × 15,4 × 2,4 mm
-
Temperatuurwaarde: 65°C
-
Flash-geheugen: 4 MB (ingebouwd)
-
PSRAM: N/B of 2 MB
-
Antenne: IPEX-connector voor externe antenne
-
Ontwikkelbord: ESP32-S2-DevKitM-1U
-
Pakket: 2D Voetafdruk
-
