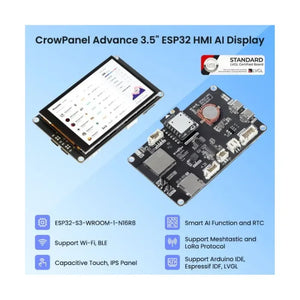

Elecrow CrowPanel Advance 3,5" HMI AI-display voor Meshtastic
Elecrow CrowPanel Advance 3,5"-HMI AI Display is een krachtig HMI-touchdisplay met een 480*320 resolutie IPS-scherm. Deze Elecrow CrowPanel Advance gebruikt de ESP32-S3 chip als kernprocessor. Deze chip is uitgerust met een Xtensa 32-bit LX7 dual-core processor met een hoofdfrequentie tot 240MHz, voorzien van 512KB SRAM, 8M PSRAM en 16M Flash, wat het apparaat krachtige dataverwerkingsmogelijkheden geeft. De geïntegreerde 2,4GHz Wi-Fi en BLE functies, gecombineerd met de ingebouwde RF-antenne, zorgen voor stabiliteit en betrouwbaarheid van de draadloze verbinding. Ook maken de diverse interfaces en het lage stroomverbruik dit 3,5-inch Elecrow CrowPanel Advance HMI AI Display ideaal voor HMI-toepassingen die sterke draadloze connectiviteit vereisen. Het ondersteunt de Arduino IDE, Espressif IDF en PlatformIO. Deze CrowPanel Advance is compatibel met de LVGL grafische bibliotheek en ondersteunt C++.
Dit 3,5-inch Elecrow CrowPanel Advance AI Display scherm gebruikt een IPS-paneel, en de 178° brede kijkhoek stelt je in staat om vanuit elke hoek te genieten van een levendige visuele ervaring. Capacitieve touch technologie maakt soepele, responsieve interacties mogelijk. Het maakt elke aanraking nauwkeurig en intuïtief.
Een opvallende eigenschap van de Elecrow CrowPanel Advance 3,5-inch AI Display is de geïntegreerde AI-functie. Gebruikers kunnen interactie hebben via de microfoon en luidspreker. Dit omvat spraakherkenning en spraaksynthese. Ze kunnen naadloze gesprekken voeren met slimme assistenten om informatie te verkrijgen.
Met de SX1262 draadloze module kan deze Elecrow CrowPanel Advance HMI AI Display toegang bieden tot het Meshtastic netwerk (Een open source, off-grid, gedecentraliseerd mesh-netwerk gebouwd om te draaien op betaalbare, energiezuinige apparaten). Deze Elecrow CrowPanel Advance is de Meshtastic versie van het CrowPanel Advance display. De meegeleverde SX1262 LoRa-module maakt het mogelijk dat deze Elecrow CrowPanel Advance toegang heeft tot het Meshtastic netwerk en kan communiceren met andere Meshtastic apparaten.
Deze Elecrow CrowPanel Advance HMI AI Display integreert de nieuwste Meshtastic technologie, geoptimaliseerde poortindeling, uitstekende display-aanraakprestaties en grotere opslagruimte. Deze verbeteringen vergroten de flexibiliteit en betrouwbaarheid van connectiviteit voor de Elecrow CrowPanel Advance, bieden gebruikers meer diverse keuzes en bredere toepassingsmogelijkheden, en voldoen aan de strenge eisen van moderne intelligente systemen voor remote monitoring en controle. Dit 3,5" Elecrow CrowPanel Advance AI Display ondersteunt ook tactiliteit. Klik hier voor meer informatie.
Kenmerk van Elecrow CrowPanel Advance HMI AI Display
- Uitgerust met ESP32-S3-WROOM-1 module als kerncontroller, biedt het betere prestaties voor de Elecrow CrowPanel Advance;
- Hoofdfrequentie tot 240MHz, uitgerust met 512KB SRAM, 8M PSRAM en 16M Flash;
- 480*320 3,5” voor de Elecrow CrowPanel Advance, met driver IC ILI9488;
- IPS-paneel, 178° brede kijkhoek, ondersteunt capacitief aanraken;
- Intelligente AI-functie, uitgerust met luidsprekerpoort en hoogwaardig microfoon, gebruikers kunnen naadloos communiceren met slimme assistenten via spraakopdrachten, spraakherkenning en spraaksynthese, waardoor het een uitstekende AI Display is;
- Ingebouwde LVGL demonstratie-interface en Arduino-voorbeelden, plug and play;
- De SX1262 draadloze module ondersteunt toegang tot het Meshtastic-netwerk;
- Realtime klokfunctie, die de continuïteit en nauwkeurigheid van de systeemtijd bij stroomuitval waarborgt;
- De randpoort gebruikt een verticale en ingebouwde terminalontwerp, wat beter aansluit bij de compacte en geïntegreerde ontwerpvereisten van embedded apparaten.
Vergelijking van CrowPanel Basic-serie met Elecrow CrowPanel Advance-serie
Toepassingsscenario's voor Elecrow CrowPanel Advance
- Industriële automatisering
- Slimme stad
- Slimme woning
- Medische apparatuur
- Landbouwtechnologie
- Milieubewaking
- Milieubewaking
- Energiebeheer
- Logistiek en opslag
- Detailhandel en catering
- Onderwijs en onderzoek
Doelgroep voor Elecrow CrowPanel Advance HMI AI Display
Ingenieurs en technici, systeemintegrators, facilitair managers, R&D personeel, landbouwmedewerkers, milieuwetenschappers, medische professionals, detailhandelaren en restaurant eigenaren, onderwijsinstellingen, energiebedrijven, enz.
Specificatie voor Elecrow CrowPanel Advance HMI AI Display
|
Hoofdchip-ESP32-S3-WROOM-1-N16R8 (Aangedreven door de Elecrow CrowPanel Advance) |
|
|
CPU/SoC |
hoogwaardige Xtensa 32-bit LX7 dual-core processor, met tot 240MHz |
|
Systeemgeheugen |
512KB SRAM, 8M PSRAM |
|
Geheugen |
16M Flash, 384KB ROM |
|
Ontwikkeltaal |
C/C++ |
|
Ontwikkelomgeving |
ESP-IDF, Arduino IDE, PlatformIO, LVGL |
|
Scherm voor Elecrow CrowPanel Advance |
|
|
Maat |
3,5 inch |
|
Driver IC |
ILI9488 |
|
Resolutie |
480*320 |
|
Displaypaneel |
IPS-paneel |
|
Touchpaneel |
Capacitieve enkele aanraking |
|
Kijkhoek |
178° |
|
Helderheid |
400 cd/m² (Typ.) |
|
Kleurendiepte |
16-bit |
|
Draadloze communicatie - Onboard antenne voor Elecrow CrowPanel Advance |
|
|
WiFi |
Ondersteunt 2.4GHz, 802.11a/b/g/n |
|
Bluetooth |
Ondersteunt Bluetooth 5.0 en BLE |
|
Overig |
LoRa (Meshtastic-compatibel) |
|
Interface/Functie voor Elecrow CrowPanel Advance |
|
|
Interface |
USB-poort, UART, I2C, SD-kaartsleuf, batterijaansluiting, luidsprekerpoort, microfoon, enz. |
|
Functie |
RTC-klok, audioversterker, volumeregeling, batterijlaadbeheer, USB naar UART, enz. |
|
Knop/LED-indicator voor Elecrow CrowPanel Advance |
|
|
Resetknop |
Ja, druk om het apparaat te resetten |
|
Bootknop |
Ja, houd de aan/uit-knop ingedrukt om het programma te branden |
|
PWR |
Stroomindicator |
|
CHG |
Oplaadstatus lithiumbatterij, voltooiingsindicatie |
|
Andere functies van Elecrow CrowPanel Advance |
|
|
Installatiemethode |
Achterop te hangen, bevestigingsgat |
|
Bedrijfstemperatuur |
-20~70 °C |
|
Opslagtemperatuur |
-30~80 °C |
|
Stroominvoer |
5V/2A, USB- of UART-aansluiting |
|
Afmetingen |
101.4*63.3*15.8mm |
Draadloze module details voor SX1262(LoRa) voor de Elecrow CrowPanel Advance
|
Pin |
Pinrichting |
Notitie |
|
DIO1 |
Ingang/Uitgang |
Configureerbare algemene IO-poorten |
|
SCK |
Ingang |
SPI Data Pin |
|
MISO |
Ingang |
SPI Data Pin |
|
MOSI |
Uitgang |
SPI Data Pin |
|
3V3 |
|
Voeding |
|
GND |
|
Aarddraad, verbonden met de referentieaarde van de voeding |
|
NRESET |
Uitgang |
Chip reset trigger ingangspin, laag niveau is actief |
|
DIO2 |
Ingang |
RF-schakelaar zend/ontvangst besturingspin, laag niveau is ontvangen, hoog niveau is zenden |
|
BEZIG |
Uitgang |
Gebruikt voor statusindicatie |
|
NSS |
Ingang |
Module chip select pin, gebruikt voor SPI-communicatie |
|
DIO3 |
Ingang/Uitgang |
Configureerbare algemene IO-poorten |
Antenneprestaties voor Elecrow CrowPanel Advance
|
Versterking（dBi） |
3.5dBi |
|
VSWR |
<=1.9 |
|
Ingangsimpedantie（Ω） |
50 |
|
Polarisatie |
Verticaal |
|
Bliksembeveiliging |
DC Aarde |
|
Mechanische specificatie |
|
|
Draadspecificatie |
RF1.13 |
|
Draadlengte (cm) |
10 cm |
|
Type invoerconnector |
IPEX-1 |
|
Antennagewicht (kg) |
0.01 |
|
Bedrijfstemperatuur |
-40℃~85℃ |
Pindefinitie voor Elecrow CrowPanel Advance
|
Pin |
Beschrijving |
Aansluitingstype |
|
SPK |
Geef audiosignaal uit en sluit aan op luidsprekers. Het moederbord heeft een vermogensversterkerchipcircuit. |
PH2.0-2P |
|
PWR |
Power-LED |
|
|
RST |
Resetknop. Druk erop om het systeem te resetten. |
|
|
BOOT |
|
|
|
UART0-OUT |
Bouw communicatie op tussen logische modules, inclusief seriële communicatiemodule en afdrukmodule. |
HY2.0-4P |
|
UART0-IN |
|
XH2.54-4P |
|
I2C-OUT |
Leg communicatie tot stand tussen de microcontroller en randapparaten. |
HY2.0-4P |
|
BAT |
Sluit lithiumbatterij aan. (Met batterijlaadcircuit) |
PH2.0-2P |
Voor meer pinfuncties, zie Wiki voor Elecrow CrowPanel Advance.

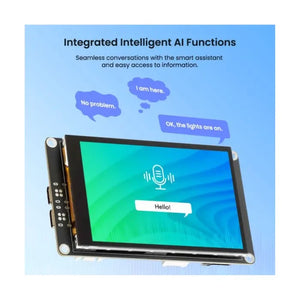

Geïntegreerde Intelligente AI-functies op Elecrow CrowPanel Advance HMI AI Display
Spraakinteractie wordt bereikt via de microfoon en luidspreker, waardoor naadloze gesprekken met de slimme assistent mogelijk zijn en gemakkelijke toegang tot informatie, wat het een krachtig AI Display maakt.

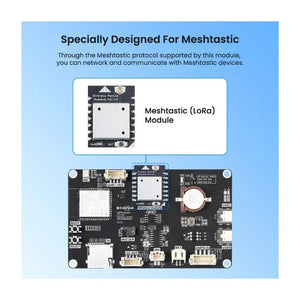

Elecrow CrowPanel Advance Scherm + MUI = Direct Meshtastic Berichtapparaat

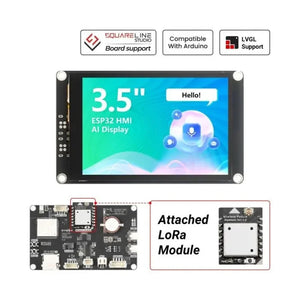

Verwisselbaar Draadloos Moduleontwerp, Biedt Gediversifieerde Draadloze Communicatieopties voor Elecrow CrowPanel Advance
Door het vervangen van de module ondersteunt de Elecrow CrowPanel Advance meerdere communicatieprotocollen zoals Zigbee, LoRa, nRF2401, Matter, Thread en Wi-Fi 6. Eén Elecrow CrowPanel Advance-scherm kan aan diverse draadloze communicatiebehoeften voldoen, inclusief Meshtastic-functionaliteit.
Opmerking: Please click here if you need to buy the display with other wireless modules.
IPS-paneel met 178° brede kijkhoek op Elecrow CrowPanel Advance
De brede kijkhoek van 178° stelt je in staat om vanuit elke hoek te genieten van een levendige visuele ervaring op het Elecrow CrowPanel Advance HMI AI Display.
Ondersteuning voor Meerdere Ontwikkelomgevingen voor Elecrow CrowPanel Advance
Het ondersteunt meerdere ontwikkelomgevingen, zoals Arduino IDE, Espressif IDF en PlatformIO, en ontwikkeltalen, zoals C++, om te voldoen aan de behoeften van verschillende ontwikkelaars en elk project mogelijk te maken met de Elecrow CrowPanel Advance.
Ondersteuning voor Open Source Grafische Bibliotheek - LVGL op Elecrow CrowPanel Advance
Het ondersteunt de LVGL grafische bibliotheek, en je kunt verschillende UIs ontwerpen voor de Elecrow CrowPanel Advance.
Ontwerp en bouw eenvoudig UI met SquareLine Studio voor Elecrow CrowPanel Advance
Ontwerp en bouw eenvoudig je eigen LVGL UI met SquareLine Studios, wat het ontwerpen en ontwikkelen op het Elecrow CrowPanel Advance HMI AI Display vereenvoudigt.
Squareline Vision is in BETA gegaan, meld je nu aan om 40% korting te krijgen op alle licenties. https://vision.squareline.io/
Verbind met meer dan 150+ Crowtail-sensoren met Elecrow CrowPanel Advance
Toepassingsscenario voor Elecrow CrowPanel Advance
Het is geschikt voor diverse scenario's zoals automotive HMI, medische apparatuur, dronebesturing, camerabesturing, smart home, huisautomatisering, industriële besturing, civiele elektronica, slimme landbouw, milieubewaking en IoT-toepassingsapparaten, waardoor de Elecrow CrowPanel Advance zeer veelzijdig is.

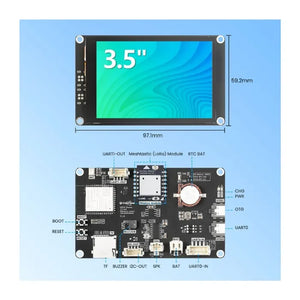

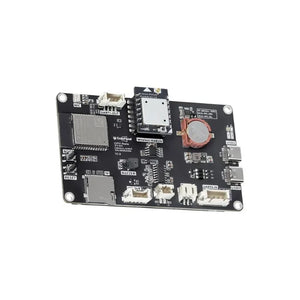

Hardwareoverzicht van Elecrow CrowPanel Advance
Pakketlijst voor Elecrow CrowPanel Advance
- 1x Elecrow CrowPanel Advance ESP32 Display-3,5 inch
- 1x Draadloze Module-Meshtastic (met 868Mhz/915MHz koperen buisspringantenne) Optioneel
- 1x USB-A naar Type-C Kabel
- 1x Crowtail/Grove 4-pins DuPont-kabel
- 1x antenne
Wiki & Externe links voor Elecrow CrowPanel Advance
