Elecrow CrowPanel Advance 2,8” HMI AI-display voor Meshtastic

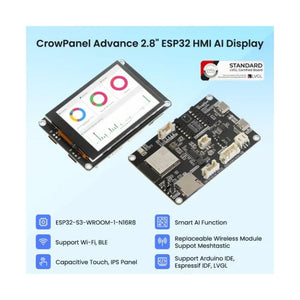

CrowPanel Advance ESP32 2,8-inch display is de Meshtastic-versie van het Elecrow CrowPanel Advance HMI AI Display. De meegeleverde SX1262 LoRa-module stelt het scherm in staat om toegang te krijgen tot het Meshtastic-netwerk en te communiceren met andere Meshtastic-apparaten.
Het is een krachtig HMI-touchdisplay met een 320*240 resolutie IPS-scherm. Het gebruikt de ESP32-S3-chip als kernprocessor, uitgerust met een Xtensa 32-bit LX7 dual-core processor en een hoofdklokfrequentie tot 240MHz. Het heeft 512KB SRAM, 8M PSRAM en 16M Flash. Dit geeft de Elecrow CrowPanel Advance sterke dataverwerkingskracht. De 2,4GHz Wi-Fi en BLE-functies, met een ingebouwde RF-antenne, zorgen voor een stabiele, betrouwbare draadloze verbinding. Ook maken de diverse interfaces en het lage stroomverbruik dit 2,8" scherm ideaal voor HMI-toepassingen die sterke draadloze connectiviteit nodig hebben. Het ondersteunt de Arduino IDE, Espressif IDF en PlatformIO. Het is compatibel met de LVGL grafische bibliotheek en ondersteunt C++.
Dit 2,8" scherm gebruikt een IPS-paneel, en de brede kijkhoek van 178° stelt je in staat om vanuit elke hoek te genieten van een levendige visuele ervaring. Capacitieve touchtechnologie zorgt voor soepele, responsieve interacties, waardoor elke aanraking nauwkeurig en intuïtief is op je Elecrow CrowPanel Advance HMI AI Display.
Een opvallende eigenschap van het CrowPanel Advance 2,8” display is de geïntegreerde AI-functie. Gebruikers kunnen luidsprekers aansluiten en microfoons gebruiken om te communiceren. Dit omvat spraakherkenning en spraaksynthese. Ze kunnen naadloos gesprekken voeren met slimme assistenten om informatie te verkrijgen. Met de SX1262 draadloze module kan het CrowPanel Advance HMI AI Display toegang ondersteunen tot het Meshtastic-netwerk (Een open source, off-grid, gedecentraliseerd mesh-netwerk gebouwd om te draaien op betaalbare, energiezuinige apparaten).
Deze Elecrow CrowPanel Advance HMI AI Display integreert de Meshtastic draadloze technologie, een geoptimaliseerde poortindeling, een geweldig touchdisplay en grotere opslag. Deze verbeteringen verhogen de flexibiliteit en betrouwbaarheid van connectiviteit, bieden gebruikers meer diverse keuzes en bredere toepassingsmogelijkheden, en voldoen aan de strenge eisen van moderne intelligente systemen voor remote monitoring en controle. Dit 2,8" display ondersteunt ook tactiliteit. Klik hier om meer te leren.
Kenmerken van Elecrow CrowPanel Advance HMI AI Display
- Uitgerust met ESP32-S3-WROOM-1 module als de kerncontroller, die betere prestaties levert voor de Elecrow CrowPanel Advance.
- Hoofdfrequentie tot 240MHz, uitgerust met 512KB SRAM, 8M PSRAM en 16M Flash.
- 320*240 2,8 inch, met driver IC ST7789.
- IPS-paneel, 178° brede kijkhoek, ondersteunt capacitieve touch, een belangrijke eigenschap van de CrowPanel Advance.
- Intelligente AI-functie, uitgerust met luidsprekerpoort en hoogwaardig microfoon, gebruikers kunnen naadloos communiceren met slimme assistenten via spraakopdrachten, spraakherkenning en spraaksynthese, waardoor het een echte AI Display is.

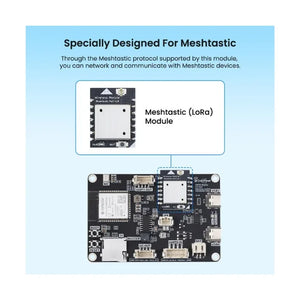

- De SX1262 draadloze module ondersteunt toegang tot het Meshtastic-netwerk.
- Ingebouwde LVGL demonstratie-interface en Arduino-voorbeelden, plug and play.
- De randpoort gebruikt een verticale en ingebouwde terminalontwerp, wat beter aansluit bij de compacte en geïntegreerde ontwerpvereisten van embedded apparaten.
CrowPanel Basic Series vergelijken met CrowPanel Advance Series
Toepassingsscenario's voor Elecrow CrowPanel Advance HMI AI Display
- Industriële automatisering
- Slimme stad
- Slimme woning
- Medische apparatuur
- Landbouwtechnologie
- Milieubewaking
- Energiebeheer
- Logistiek en opslag
- Detailhandel en catering
- Onderwijs en onderzoek
Doelgroep voor Elecrow CrowPanel Advance
Ingenieurs en technici, systeemintegrators, facilitair managers, R&D-personeel, landbouwmedewerkers, milieuwetenschappers, medische professionals, detailhandelaren en restaurant-eigenaren, onderwijsinstellingen, energiebedrijven en iedereen die een veelzijdig AI Display nodig heeft.
Specificatie van Elecrow CrowPanel Advance
|
Hoofdchip - ESP32-S3-WROOM-1-N16R8 (Aangedreven door de Elecrow CrowPanel Advance) |
|
|
CPU/SoC |
hoogwaardige Xtensa 32-bit LX7 dual-core processor, met tot 240MHz |
|
Systeemgeheugen |
512KB SRAM, 8M PSRAM |
|
Geheugen |
16M Flash, 384KB ROM |
|
Ontwikkeltaal |
C/C++ |
|
Ontwikkelomgeving |
ESP-IDF, Arduino IDE, LVGL, PlatformIO |
|
Schermkenmerken van Elecrow CrowPanel Advance |
|
|
Maat |
2,8 inch |
|
Besturings-IC |
ST7789 |
|
Resolutie |
320*240 |
|
Displaypaneel |
IPS-paneel |
|
Touchpaneel |
Capacitieve enkele aanraking |
|
Kijkhoek |
178° |
|
Helderheid |
400 cd/m² (Typ.) |
|
Kleurendiepte |
16-bit |
|
Draadloze communicatie - Onboard antenne voor Elecrow CrowPanel Advance |
|
|
WiFi |
Ondersteunt 2.4GHz, 802.11a/b/g/n |
|
Bluetooth |
Ondersteunt Bluetooth 5.0 en BLE |
|
Overig |
LoRa (Meshtastic-compatibel) |
|
Interface/Functie van Elecrow CrowPanel Advance |
|
|
Interface |
USB-poort, UART, I2C, SD-kaartsleuf, batterijaansluiting, luidsprekerpoort, microfoon, zoemer, enz. |
|
Functie |
RTC-klok, audioversterker, volumeregeling, batterijlaadbeheer, USB naar UART, enz. |
|
Knop/LED-indicator |
|
|
Resetknop |
Ja, druk om het apparaat te resetten |
|
Bootknop |
Ja, houd de aan/uit-knop ingedrukt om het programma te branden |
|
PWR |
Stroomindicator |
|
CHG |
Oplaadstatus lithiumbatterij, voltooiingsindicatie |
|
Andere kenmerken van Elecrow CrowPanel Advance |
|
|
Installatiemethode |
Achterop te hangen, bevestigingsgat |
|
Bedrijfstemperatuur |
-20~70 °C |
|
Opslagtemperatuur |
-30~80 °C |
|
Stroominvoer |
5V/2A, USB- of UART-aansluiting |
|
Afmetingen |
85.4*58.5*15.5*mm |
Draadloze module details voor SX1262 (LoRa) op Elecrow CrowPanel Advance
|
Pin |
Pinrichting |
Notitie |
|
DIO1 |
Ingang/Uitgang |
Configureerbare algemene IO-poorten |
|
SCK |
Ingang |
SPI Data Pin |
|
MISO |
Ingang |
SPI Data Pin |
|
MOSI |
Uitgang |
SPI Data Pin |
|
3V3 |
|
Voeding |
|
GND |
|
Aarddraad, verbonden met de referentieaarde van de voeding |
|
NRESET |
Uitgang |
Chip reset trigger ingangspin, laag niveau is actief |
|
DIO2 |
Ingang |
RF-schakelaar zend/ontvangst besturingspin, laag niveau is ontvangen, hoog niveau is zenden |
|
BEZIG |
Uitgang |
Gebruikt voor statusindicatie |
|
NSS |
Ingang |
Module chip select pin, gebruikt voor SPI-communicatie |
|
DIO3 |
Ingang/Uitgang |
Configureerbare algemene IO-poorten |
Antenneprestaties voor Elecrow CrowPanel Advance
|
Versterking (dBi) |
3.5dBi |
|
VSWR |
<=1.9 |
|
Ingangsimpedantie (Ω) |
50 |
|
Polarisatie |
Verticaal |
|
Bliksembeveiliging |
DC Aarde |
|
Mechanische specificatie |
|
|
Draadspecificatie |
RF1.13 |
|
Draadlengte (cm) |
10 cm |
|
Type invoerconnector |
IPEX-1 |
|
Antennagewicht (kg) |
0.01 |
|
Bedrijfstemperatuur |
-40℃~85℃ |

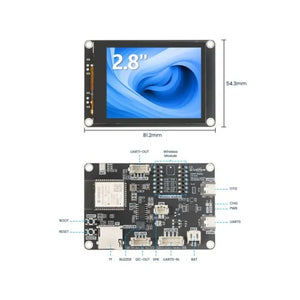

Pindefinitie voor Elecrow CrowPanel Advance
|
Pin |
Beschrijving |
Aansluitingstype |
|
SPK |
Geef audiosignaal uit en sluit aan op luidsprekers. Het moederbord heeft een vermogensversterkerchipcircuit. |
PH2.0-2P |
|
PWR |
Power-LED |
|
|
RST |
Resetknop. Druk erop om het systeem te resetten. |
|
|
BOOT |
|
|
|
UART0-OUT |
Bouw communicatie op tussen logische modules, inclusief seriële communicatiemodule en afdrukmodule. |
HY2.0-4P |
|
UART0-IN |
|
XH2.54-4P |
|
I2C-OUT |
Leg communicatie tot stand tussen de microcontroller en randapparaten. |
HY2.0-4P |
|
BAT |
Sluit lithiumbatterij aan. (Met batterijlaadcircuit) |
PH2.0-2P |
Voor meer pinfuncties, zie Wiki.

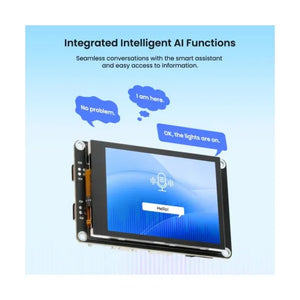

Geïntegreerde Intelligente AI-functies op Elecrow CrowPanel Advance HMI AI Display
Spraakinteractie wordt bereikt via de microfoon en luidspreker, waardoor naadloze gesprekken met de slimme assistent mogelijk zijn en gemakkelijke toegang tot informatie, een kernfunctie van dit AI Display.
CrowPanel Advance Scherm + MUI = Direct Meshtastic Messaging-apparaat

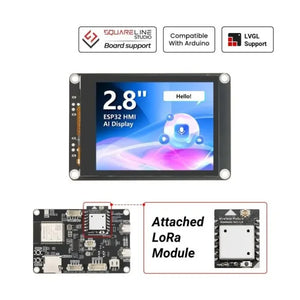

Verwisselbaar Draadloos Moduleontwerp, Biedt Gediversifieerde Draadloze Communicatieopties voor Elecrow CrowPanel Advance
Door het vervangen van de module ondersteunt deze Elecrow CrowPanel Advance meerdere communicatieprotocollen zoals Zigbee, LoRa, nRF2401, Matter, Thread en Wi-Fi 6. Eén scherm kan aan verschillende draadloze communicatiebehoeften voldoen.
Opmerking: Als je het display met andere draadloze modules wilt kopen, klik hier.
IPS-paneel met 178° brede kijkhoek op Elecrow CrowPanel Advance
De brede kijkhoek van 178° laat je genieten van een levendige visuele ervaring vanuit elke hoek op je Elecrow CrowPanel Advance HMI AI Display.
Ondersteuning voor Meerdere Ontwikkelomgevingen voor Elecrow CrowPanel Advance
De Elecrow CrowPanel Advance ondersteunt meerdere ontwikkelomgevingen zoals Arduino IDE, Espressif IDF en PlatformIO, en ontwikkeltalen zoals C++ om te voldoen aan de behoeften van verschillende ontwikkelaars en elk project mogelijk te maken.
Ondersteuning voor Open Source Grafische Bibliotheek - LVGL op Elecrow CrowPanel Advance
De Elecrow CrowPanel Advance ondersteunt de LVGL grafische bibliotheek, waardoor je moeiteloos diverse UIs kunt ontwerpen.
Ontwerp en bouw eenvoudig UI met SquareLine Studio voor Elecrow CrowPanel Advance
Ontwerp en bouw eenvoudig je eigen LVGL UI met SquareLine Studios, wat het ontwerpen en ontwikkelen op het Elecrow CrowPanel Advance HMI AI Display vereenvoudigt.
Squareline Vision is in BETA gegaan, meld je nu aan om 40% korting te krijgen op alle licenties. https://vision.squareline.io/
Verbind met meer dan 150+ Crowtail-sensoren met Elecrow CrowPanel Advance
Toepassingsscenario voor Elecrow CrowPanel Advance HMI AI Display
Het is geschikt voor diverse scenario's zoals automotive HMI, medische apparatuur, dronebesturing, camerabesturing, smart home, huisautomatisering, industriële besturing, civiele elektronica, slimme landbouw, milieubewaking en IoT-toepassingsapparaten, waardoor de Elecrow CrowPanel Advance zeer veelzijdig is.

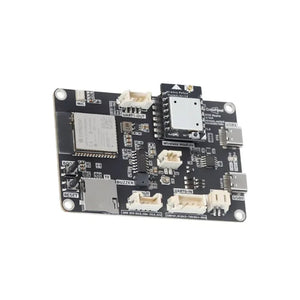

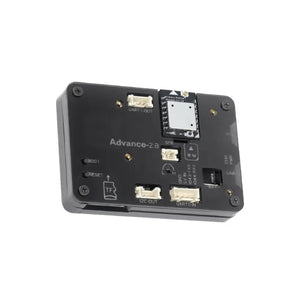

Hardwareoverzicht van Elecrow CrowPanel Advance
Pakketlijst voor Elecrow CrowPanel Advance
- 1x CrowPanel Advance ESP32 Display - 2,8 inch
- 1x Draadloos Module - Meshtastic (met 868Mhz/915MHz koperen buisveerantenne) Optioneel
- 1x USB-A naar Type-C Kabel
- 1x Crowtail/Grove 4-pins DuPont-kabel
- 1x antenne
