M5Stack DAC 2 I2C-eenheid (GP8413)

M5Stack DAC 2 I2C-eenheid (GP8413)

€8,50

Shipping & Delivery Information

🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.

📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.

✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.

De M5Stack DAC 2 I2C Unit (GP8413) is een compacte en hoogpresterende digitale-naar-analoog signaalconversiemodule ontworpen voor professionele en industriële toepassingen. Ook wel aangeduid als de M5Stack DAC 2 of DAC2 Unit, biedt dit apparaat uitstekende precisie, schaalbaarheid en robuuste veiligheidskenmerken.

In de kern maakt de DAC2 Unit gebruik van de GP8413 chipset, die in staat is tot 15-bits resolutie digitale-naar-analoge conversie, waarbij twee onafhankelijke analoge spanningen worden uitgegeven in het 0–5V of 0–10V bereik. Met tot 0,01% lineariteit en een spanningsfoutmarge van slechts 0,2%, zorgt het voor een zeer betrouwbare en stabiele analoge signaalgeneratie.

Belangrijkste kenmerken van M5Stack DAC 2 I2C Unit (GP8413)

  • 15-bits hoogprecisie DAC-uitgang
    Zet digitale signalen om in twee onafhankelijke 0–5V of 0–10V analoge uitgangen met uitzonderlijke nauwkeurigheid.
  • I2C-communicatie (standaardadres: 0x59)
    Eenvoudige en betrouwbare gegevensoverdracht met ondersteuning voor meerdere parallelle verbindingen dankzij een 3-bits hardwareadres, waarmee tot 8 DAC2-eenheden op een enkele I2C-bus mogelijk zijn.
  • Hoge precisie, minimale fout
    Bereikt 0,01% lineariteit en behoudt een lage uitgangsspanningsfout (0,2%), wat professionele analoge signaalkwaliteit levert.
  • Ingebouwde kortsluitbeveiliging
    Beschermt de module door automatisch de uitgang uit te schakelen in geval van een kortsluiting tussen de uitgangspinnen en de aarde.
  • Compact, betrouwbaar en uitbreidbaar ontwerp
    Perfect voor gebruik in schaalbare IoT- en industriële omgevingen.

Communicatieprotocol

De M5Stack DAC 2 communiceert via het I2C-protocol, met een standaardadres van 0x59. Dankzij de configureerbaarheid van het adres kunnen meerdere DAC2-eenheden gelijktijdig werken in complexe systemen, wat flexibiliteit biedt voor geavanceerde ontwerpen.



Typische toepassingen voor de DAC2-eenheid

  • Algemene digitale-naar-analoog signaalconversie
    Vertaal digitale commando's naadloos naar nauwkeurige analoge spanningen.

  • Motortoerentalregeling
    Bereik fijnmazige motorbesturing met instelbare analoge spanningsuitgang.

  • LED-dimregeling
    Schakel soepele en programmeerbare helderheidsaanpassingen in voor LED-systemen.

  • Industriële omvormer- en voedingssysteem
    Genereer betrouwbare analoge referenties voor omvormers en spanningsregelaars.

  • Industriële analoge signaalisolatie
    Verbeter signaalintegriteit en systeemstabiliteit met nauwkeurige DAC-uitgangen.

  • Slimme Fabriek en IoT-toepassingen
    Integreer nauwkeurige analoge bedieningselementen in geautomatiseerde industriële systemen.

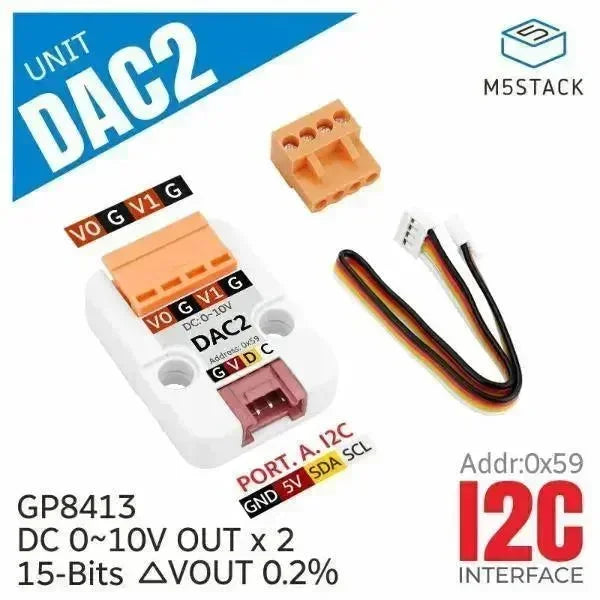

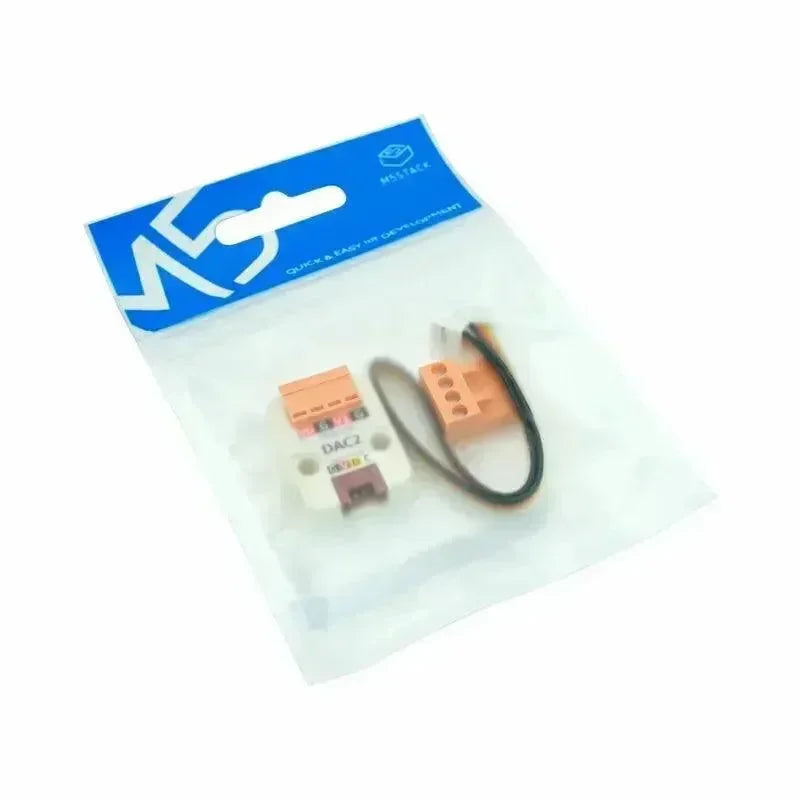

Inclusief

  • 1x DAC2-eenheid
  • 1x VH3.96-4P
  • 1x Sticker

Toepassingen

  • Universele signaalconversie
  • Motorsnelheidsregeling, LED-dimming
  • Omvormer, voeding
  • Industriële analoge signaalisolatie

Specificatie
DAC-chip GP8413
Resolutieverhouding 15Bit
I2C seriële communicatie 0x59 (standaard)
Maximale uitgangsspanning 10V
Uitgangsspanningsfout <0,2%
Uitgangsspanning Lineariteitsfout 0.01%
Bedrijfstemperatuur 0-40°C
Productgrootte 32* 24* 10.2mm
Pakketgrootte 136* 92* 13.7mm
Productgewicht 5 gram
Pakketgewicht 13.3g



Veelgestelde vragen – M5Stack DAC 2 I2C Unit (GP8413)

Q1: Welk communicatieprotocol gebruikt de M5Stack DAC 2 Unit?

A:
De M5Stack DAC 2 Unit gebruikt het I2C-communicatieprotocol met een standaardadres van 0x59. Dit maakt een gemakkelijke verbinding en betrouwbare gegevensoverdracht mogelijk tussen de DAC2 Unit en microcontrollers zoals M5Core.

Q2: Hoeveel DAC2-eenheden kan ik in één systeem aansluiten?

A:
Dankzij de 3-bits hardware-adresconfiguratie kunt u tot 8 DAC2-eenheden parallel aansluiten op dezelfde I2C-bus, wat flexibele en schaalbare systeemontwerpen mogelijk maakt.

Q3: Wat is de resolutie en nauwkeurigheid van de M5Stack DAC 2 I2C Unit?

A:
De DAC2 Unit biedt een 15-bits digitaal-naar-analoog conversie, met een nauwkeurigheid tot 0,01% lineariteit en behoudt een zeer lage uitgangsspanningsfout van slechts 0,2%. Dit zorgt voor hoge precisie bij industriële en professionele toepassingen.

Q4: Biedt de DAC2-eenheid enige beschermingsfuncties?

A:
Ja, de DAC2 Unit is uitgerust met kortsluitbeveiliging. Als de uitgangspinnen per ongeluk met de aarde worden kortgesloten, gaat de module automatisch in beschermingsmodus om schade te voorkomen.

Q5: Welke spanningsbereiken ondersteunt de DAC2-eenheid?

A:
De M5Stack DAC 2 kan twee onafhankelijke analoge spanningen leveren, ofwel in het 0–5V of 0–10V bereik, waardoor het veelzijdig is voor verschillende toepassingsvereisten zoals motortoerentalregeling, LED-dimming en signaalisolatie.

Q6: Wat zijn typische gebruikssituaties voor de M5Stack DAC 2 Unit?

A:
Typische toepassingen zijn onder andere:

  • Motortoerentalregeling

  • LED helderheidsaanpassing

  • Signaalconversie in industriële systemen

  • Referentiesignaalgeneratie voor stroomomvormer

  • Analoge signaalisolatie in slimme fabrieken en IoT-oplossingen
