M5stack ATOM HUB SwitchD 2-Relais Kit

SKU: M5-K042-D
Verkoopprijs €41,58
incl. VAT

Shipping within 72 hours

*Excluding pre-order items

Aan verlanglijst toevoegen Vergelijk toevoegen

Gratis verzending vanaf 30€ in Duitsland, 50€ in de EU!

- Pre-orders worden binnen 5 werkdagen verzonden.

- Levertijd voor EU- en VS-landen: 10 werkdagen.

- Levertijd voor andere landen: 15 werkdagen.

Stel een vraag

Garantie- & Retourbeleid

Ingangsdatum: 7 augustus 2025

Bij OpenELAB zetten we ons in voor het bieden van nauwkeurige productbeschrijvingen en het leveren van producten van hoge kwaliteit. Als u problemen ondervindt met uw aankoop, meld dit dan binnen 30 dagen na de verzenddatum.


1. Garantie-uitsluiting

Tenzij uitdrukkelijk vermeld in een specifieke overeenkomst of inkooporder, geeft OpenELAB geen garanties—uitdrukkelijk of impliciet—over de geschiktheid, bruikbaarheid of verkoopbaarheid van een product voor een bepaald doel of speciaal gebruik.



2. Garantiebeleid

Garantietermijn

De standaardgarantieperiode voor producten die door OpenELAB worden verkocht is 12 maanden vanaf de leveringsdatum.

Onder deze garantie zal OpenELAB redelijke inspanningen leveren om producten gratis te repareren of te vervangen als defecten te wijten zijn aan problemen met grondstoffen, ontwerp of fabricage.

Als het defect onder dit beleid valt maar buiten de gedekte reikwijdte valt, kunnen redelijke kosten in rekening worden gebracht voor reparatie of vervanging.

Na de garantieperiode kan ondersteuning nog steeds beschikbaar zijn tegen een redelijke vergoeding.


Garantie-uitsluitingen

De garantie is niet van toepassing in de volgende gevallen:

  • Het product valt buiten de garantieperiode van 12 maanden.
  • Schade door verkeerd gebruik, onjuiste onderhoud of opslag, of het niet volgen van de gebruikershandleiding of handleiding.
  • Problemen veroorzaakt door Overmacht (bijv. natuurrampen, oorlog, wetswijzigingen, enz.).
  • Ongeautoriseerde reparatiepogingen door de klant.
  • Het product is niet defect maar is geopend en kan volgens het beleid niet worden geretourneerd.


3. Retouren & Terugbetalingen

Als u niet tevreden bent met uw aankoop, komt u mogelijk in aanmerking voor een retour of ruil:

  • Retour voor terugbetaling: Binnen 15 dagen na ontvangst (ongeopend).
  • Retour voor vervanging: Binnen 30 dagen na ontvangst (beschadigd of defect).
  • Ruiltermijn: Tot 30 dagen na ontvangst.

Stuur ons een e-mail op info@openelab.io voor een retourautorisatie voordat u iets terugstuurt.



Retourvoorwaarden

  • Artikelen moeten in originele, schone en perfecte staat zijn met onbeschadigde verpakking.
  • Retourzendingen van beschadigde, gebruikte, gekraste, gewijzigde of geprogrammeerde artikelen worden niet geaccepteerd.
  • Voeg het ontvangstbewijs toe, een korte notitie met uw naam, bestelnummer en reden van retour.


Verzending & Kosten

  • Klanten zijn verantwoordelijk voor de retourverzending naar onze magazijnen in Europa, de VS of China.
  • Als een retour wordt aangevraagd vanwege klantredenen (bijv. van gedachten veranderd, verkeerde bestelling, enz.), worden zowel de oorspronkelijke verzendkosten als de retourverzendkosten afgetrokken van het terugbetalingsbedrag.
  • Voor retourzendingen vanwege klantredenen zullen wij een retourverzendlabel aanmaken en verstrekken.



Betalingsplatformkosten

Voor alle terugbetalingen die worden aangevraagd vanwege klantredenen, wordt een standaard servicekostenbedrag afgetrokken van het terugbetalingsbedrag, dat in rekening wordt gebracht door de betalingsplatforms. De specifieke kosten zijn als volgt:

Shopify Payments: 1,8% + €0,3

PayPal: 4,4%
Delen
Visa
PayPal
Mastercard
American Express
Shop Pay
M5stack ATOM HUB SwitchD 2-Relais Kit

M5stack ATOM HUB SwitchD 2-Relais Kit

€41,58

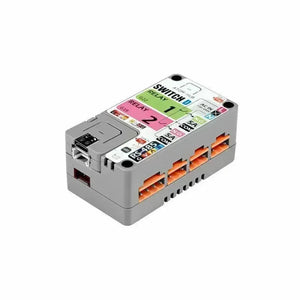

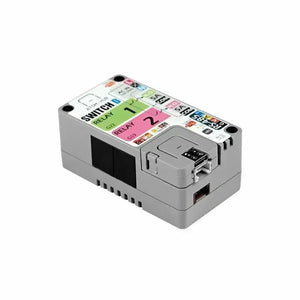

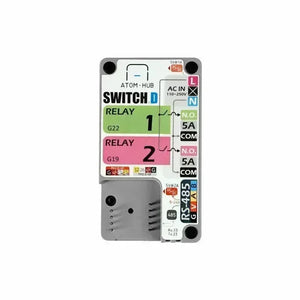

ATOM HUB SWITCH D is een tweekanaals relaisstroomschakelaar die speciaal is ontworpen voor compatibiliteit met de ATOM-hoofdcontroller. De "D" in de naam staat voor "Direct", wat aangeeft dat de Switch D een directe stroomingangsverbinding met de relais gebruikt. De AC-voeding stroomt rechtstreeks naar de normaal open (NO) contacten van de twee relais, die door de ATOM worden aangestuurd om in en uit te schakelen. Bij gebruik van Switch D hoeven gebruikers alleen hun elektrische belastingen op de relais aan te sluiten, zonder dat er extra voedingskabels nodig zijn. Vergeleken met traditionele relaisbesturingsoplossingen biedt deze module een eenvoudigere en efficiëntere benadering voor het regelen van elektrische belastingen.

Naast het voeden van de relaisbelastingen wordt de ingangsvoeding ook door een ingebouwde step-down module geleid om de ATOM te voorzien van een 5V/1A DC voeding. Om de gebruiksveiligheid te garanderen, is het stroomingangscircuit beveiligd tegen oververhitting en kortsluiting. Het verbreekt effectief het circuit in geval van overmatige stroom of kortsluiting om schade aan componenten te voorkomen. Schakelaar D bevat de SP485EE-niveauconversiechip, die een RS485-communicatie-interface biedt om communicatie met meerdere apparaten te ondersteunen. Het heeft ook een ingebouwd 9-24V naar 5V step-down circuit om te voldoen aan de stroomvereisten in industriële scenario's en om de stroomvoorzieningsmogelijkheden uit te breiden. Er is een set HY2.0-4P-interfaces meegeleverd voor het aansluiten van I2C-randapparatuur of I/O-apparaten voor algemene doeleinden. Gecombineerd met ATOM's ingebouwde WiFi-functionaliteit, maakt de ATOM HUB SWITCH D een snelle installatie van toepassingen voor het schakelen van apparaten op afstand mogelijk.

Producteigenschappen

  • Compatibel ATOM Matrix/ATOM Lite
  • Ingebouwde AC-DC-schakeling
  • 2-weg relais
  • Ingebouwde RS485-niveauconversie, ondersteunt Modbus
  • HY2.0-4P-poort uitbreiden
  • Kortsluitingsbeveiliging
  • Afstandsbediening via Wi-Fi en RS485

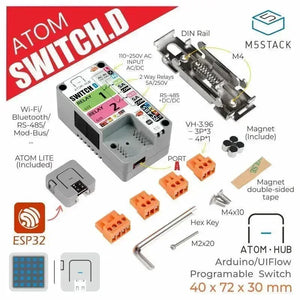

Erbij betrekken

  • 1x ATOOMSCHAKELAAR D
  • 1x ATOM Lite
  • 4x Magneet
  • 1x dubbelzijdige tape

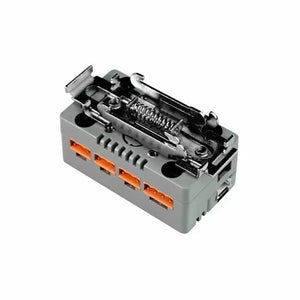

  • 1x DIN-rail
  • 1x 3.96*4P stekker
  • 3x 3.96*3P stekker
  • 1x M4 inbussleutel
  • 1x M2 inbussleutel
  • 2x M4 * 10 mm zeskantige verzonken schroef
  • 1x M2 * 20 mm machineschroef met binnenzeskant en kop

Toepassingen

  • Intelligente schakelaar

Specificatie
Relais AC 250V/10A (momentane stroom 16A), DC 5V/1A
Schakelvoeding (AC-DC) Wisselstroom 250V-gelijkstroom 5V
RS485-voedingsspanning 9V-24V
Koppel 1x HY2.0(POORT A), 1x HT3.96R 4P(RS485), 2x HT3.96R 3P(Relais), 1x HT3.96R 3P(AC/DC IN)
Netto gewicht 134 gram
Bruto gewicht 158 gram
Product grootte 72*40*30mm
Pakketgrootte 104*77*35mm
Materiaal behuizing Kunststof (PC)
