Overzicht
De Arduino Nano 33 BLE is een geweldige keuze voor elke beginner, maker of professional die aan de slag wil met Bluetooth® Low Energy-projecten. Het is gebouwd op de nRF52840-microcontroller en loopt door Arm® Mbed™ besturingssysteem. De Nano 33 BLE biedt niet alleen de mogelijkheid om verbinding te maken via ZIJN maar is ook uitgerust met een 9-assige IMU waardoor het geschikt is voor draagbare projecten.
De Nano 33 BLE (zonder headers) is Arduino’s 3,3V-compatibele bord in de kleinst beschikbare vormfactor: 45x18mm!
De Arduino Nano 33 BLE is een compleet nieuw bord met een bekende vormfactor. Het wordt geleverd met een ingebouwde 9-assige traagheidssensor, wat dit bord ideaal maakt voor draagbare apparaten, maar ook voor een groot aantal wetenschappelijke experimenten waarbij draadloze communicatie over korte afstanden nodig is.
De Arduino Nano 33 BLE is een evolutie van de traditionele Arduino Nano, maar met een veel krachtigere processor, de nRF52840 van Nordic Semiconductors, een 32-bits ARM® Cortex®-M4 CPU met op 64 MHz. Hierdoor kun je grotere programma's maken dan met de Arduino Uno (deze heeft 1 MB programmageheugen, 32 keer groter), en met veel meer variabelen (de RAM is 128 keer groter). De hoofdprocessor bevat nog andere geweldige functies, zoals Bluetooth®-koppeling via NFC en modi met ultralaag energieverbruik.
De Nano 33 BLE wordt geleverd met een 9-assige traagheidsmeeteenheid (IMU), wat betekent dat hij een versnellingsmeter, een gyroscoop en een magnetometer met elk een resolutie van 3 assen bevat. Dit maakt de Nano 33 BLE de perfecte keuze voor meer geavanceerde robotica-experimenten, trainingstrackers, digitale kompassen, enz.
Technische specificaties
De Arduino Nano 33 BLE is gebaseerd op de nRF52840-microcontroller.
| Microcontroller |
nRF52840 (datasheet)
|
| Werkspanning |
3,3V |
| Ingangsspanning (limiet) |
21V |
| DC-stroom per I/O-pin |
15mA |
| Kloksnelheid |
64 MHz |
| CPU Flash-geheugen |
1 MB (nRF52840) |
| SRAM |
256KB (nRF52840) |
| EEPROM |
geen |
| Digitale invoer-/uitvoerpinnen |
14 |
| PWM-pinnen |
alle digitale pinnen |
| UART |
1 |
| SPI |
1 |
| I2C |
1 |
| Analoge ingangspennen |
8 (ADC 12 bits 200 ksamples) |
| Analoge uitgangspennen |
Alleen via PWM (geen DAC) |
| Externe onderbrekingen |
alle digitale pinnen |
| LED_INGEBOUWD |
13 |
| USB |
Native in de nRF52840-processor |
| Lengte |
45 mm |
| Breedte |
18 mm |
| Gewicht |
5 gr (met headers) |
Downloaden
het volledige pinout-diagram als PDF
het Fritzing-bestand

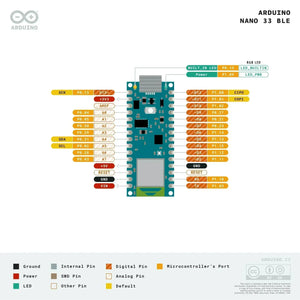

Pinout-diagram
