Ai-Thinker AiPi-UNO-ET485 Ontwikkelbord Arduino UNO Componenten

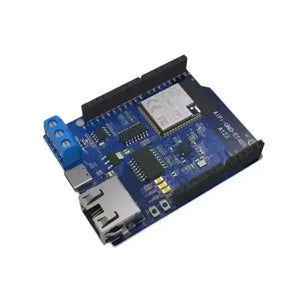

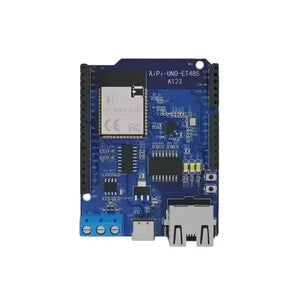

AiPi-UNO-ET485 is het open source team van Axiomtek, speciaal ontworpen voor het Ai-M61-32S Arduino ontwikkelbord, met ondersteuning voor Arduino IDE-ontwikkeling, gebruikmakend van het klassieke Arduino UNO bordontwerp. De rij moederborden is ook compatibel met de klassieke vorm, de on-board Ethernet circuits, 485 interfaces en de CH340C. Het bord is uitgerust met Ethernet circuit, 485 interface en CH340C seriële poort. Het bord is ook uitgerust met de Ai-M61-32SWi-Fi6 module, die alle beschikbare GPIO's leidt voor gemakkelijke toegang.

Functies

• Ethernet-interfaceondersteuning

• Arduino UNO klassieke bordontwerp

• Ondersteuning RS485-interface

• On-board USB naar TTL circuit

• Ondersteuning voor Wi-Fi 6 en BLE 5.3

• Alle beschikbare IO's van de hoofdcontrollermodule Ai-M61-32S zijn gepind.

• Ondersteun de ontwikkeling van de Arduino IDE

Firmware brandinstructies

Voordat je gaat branden, moet je de juiste poort selecteren: 'COM74' en de bijbehorende seriële poort, en klik vervolgens op de knop 'Uploaden' van ArduinolDE om de board in de brandmodus te laten gaan.
Druk op de downloadknop en houd deze ingedrukt
Druk op de resetknop en laat deze los.
Laat de downloadknop los om de brandmodus te activeren.
Opmerking: Nadat de firmware is gebrand, moet je de resetknop eenmaal indrukken om het programma te laten draaien.

AiPi-UNO-ET485 gebruikershandleiding

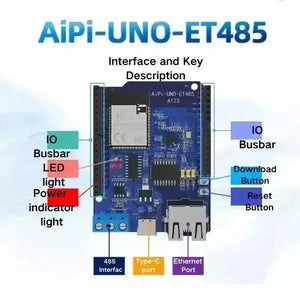

Interface en Sleutelbeschrijving

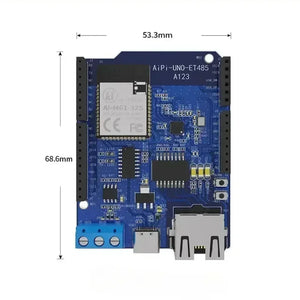

Product grootte
