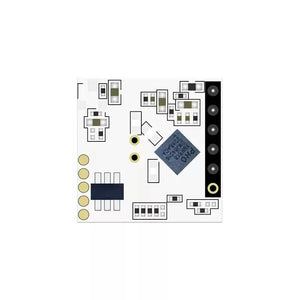

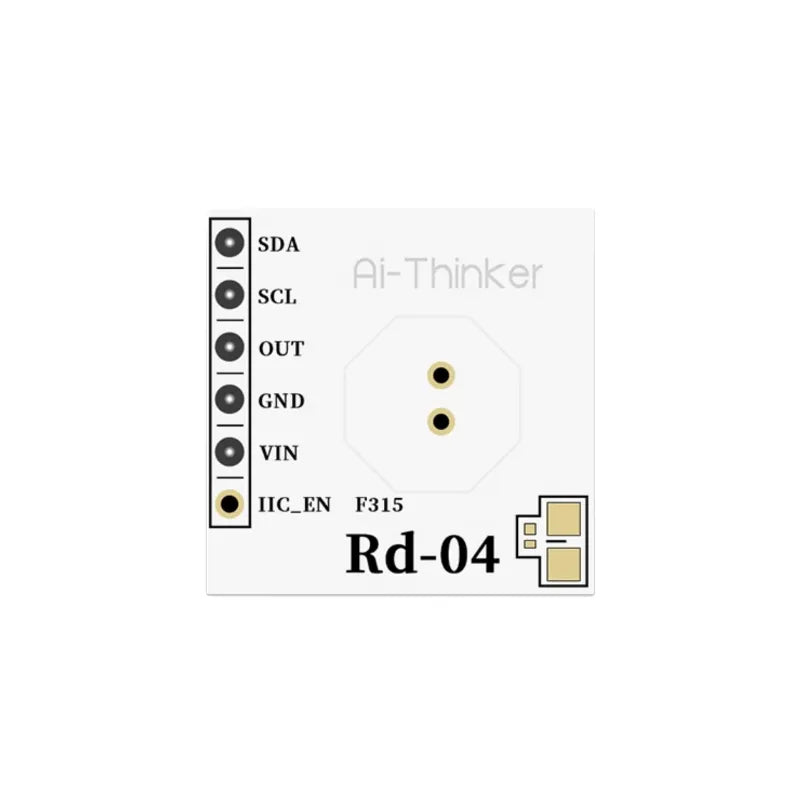

Ai-Thinker Rd 04 10G Menselijk Lichaamsbeweging Sensor
De Ai-Thinker Rd 04 10G Human Body Motion Sensor is een hoogprecisiemodule voor bewegingsdetectie op basis van radar, ontworpen voor het detecteren van menselijke aanwezigheid in slimme huizen, beveiligingssystemen en IoT-toepassingen. Het is gebouwd rond de XBR818 X-band radarchip met een centrale frequentie van 10.525 GHz, die betrouwbare en gerichte bewegingsdetectie biedt.
De module beschikt over een antenneontwerp met vaste frequentie, directioneel 1T1R (1 zenden, 1 ontvangen) en integreert geavanceerde functionaliteiten zoals intermediaire frequentie (IF) demodulatie, signaalversterking en digitale signaalverwerking. Deze kenmerken maken de Ai-Thinker Rd 04 Motion Sensor zeer stabiel, consistent en nauwkeurig in het detecteren van bewegingen van het menselijk lichaam.
De Ai-Thinker Rd 04 ondersteunt niet-penetratieve detectie, wat betekent dat het geen beweging door muren detecteert, wat privacy en nauwkeurigheid in besloten omgevingen waarborgt. De superieure anti-interferentiecapaciteiten, rommelonderdrukking en harmonische filtering maken nauwkeurige bewegingsdetectie mogelijk, zelfs in complexe of lawaaierige RF-omgevingen.
De module biedt ook aangepaste vertraginginstellingen en een instelbaar detectiebereik, wat flexibiliteit biedt in toepassingsscenario's. Werkend in pulsgevoede modus, bereikt de Rd-04 ultra-laag stroomverbruik op microampèreniveau, waardoor het ideaal is voor batterijgevoede, kostengevoelige projecten in IoT- en slimme apparaatontwikkeling.
Belangrijkste kenmerken van de Ai-Thinker Rd 04 bewegingssensor
-
10.525 GHz X-Band Radar Technologie
Biedt gerichte en nauwkeurige bewegingsdetectie voor het monitoren van menselijke aanwezigheid. -
1T1R-antenneontwerp
Zorgt voor gerichte signaaloverdracht en -ontvangst met digitale signaalverwerking. -
Niet-penetrerende bewegingsdetectie
Detecteert beweging zonder door muren heen te kijken – ideaal voor privacybewuste toepassingen. -
Laag stroomverbruik (microampèreniveau)
Pulse-aangedreven ontwerp geschikt voor energiezuinige en op batterijen werkende IoT-apparaten. -
Configureerbare vertraging & instelbaar bereik
Aanpasbare sensoren die passen bij verschillende smart home- of automatiseringsbehoeften. -
Hoge stabiliteit en interferentieonderdrukking
Betrouwbare prestaties in omgevingen met veel RF-ruis en signaalrommel.
Parameters
| Productparameters | Details |
|---|---|
| Model | Weg - 04 |
| Pakket | DIP-6 |
| Maat | 15.0 * 15.0 mm |
| Antennevorm | Op het bord gemonteerde antenne |
| Frequentiebereik | 10.275 - 10.775 GHz |
| Bedrijfstemperatuur | - 40°C tot 85°C |
| Opslagomgeving | - 40°C tot 125°C, < 90% RV |
| Voedingsbereik | Voedingsspanning 3,0V tot 3,6V, voedingsstroom ≥ 100 mA |
| Ondersteunde interface | IIC |
| Beschikbare IO-hoeveelheid | 2 |
| Merk | Ai - Denker |
| Oorsprong | Chinees vasteland |
| Uitvoertype Categorie | Afstandmeet Sensor |
| Werkingsprincipe | FMCW-radarsensor |
| Sensorcategorie | Radarsensor |
| Gewicht | 2 gram |
| Werkspanning | 3,3V |
Toepassingen
Verlichtingsproducten
- Bollen
- Downlights
- Plafondlampen
Laagvermogen Toepassingsscenario's
- Videodeurbellen
- Digitale kijkgaten
- Deursloten
- Camera's met laag vermogen
- Slimme kattenbakken
- Automatische voeders
Vergelijking
| Vergelijkingsitems | Radar Menselijke Aanwezigheidssensor | Infrarood (PIR) Menselijke Sensor |
|---|---|---|
| Sensing-principe | Gebaseerd op het Doppler-radar detectieprincipe (actieve detectie) | Gebaseerd op het pyroelectrische infraroodsensorprincipe (passieve straling) |
| Bewegingsdetectiegevoeligheid | In staat om menselijke aanwezigheid, lichte bewegingen en bewegingsstatussen te detecteren | Alleen in staat om kleine bewegingen en bewegingen van mensen op korte afstand te detecteren |
| Detectieafstand | Verschillende detectieafstanden kunnen nauwkeurig worden ingesteld | Alleen een algemeen bereik kan worden waargenomen |
| Invloed van de omgevingstemperatuur | Niet beïnvloed door veranderingen in de omgevingstemperatuur | De gevoeligheid neemt af wanneer de omgevingstemperatuur dicht bij de lichaamstemperatuur van de mens komt. |
| Applicatieomgeving | Niet gestoord door warmtebronnen, lichtbronnen en luchtstromen | Gemakkelijk verstoord door warmtebronnen, lichtbronnen en luchtstromen |
| Penetratievermogen | In staat om isolerende materialen zoals stof, plastic en glas te penetreren | Alleen in staat om sommige transparante kunststoffen te penetreren |
