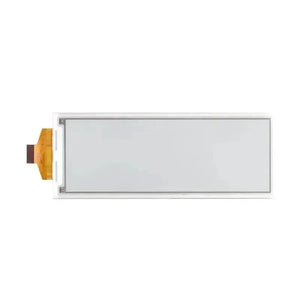

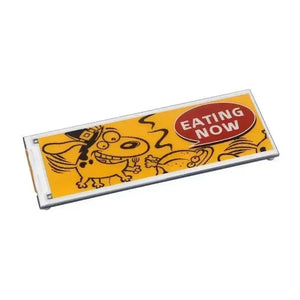

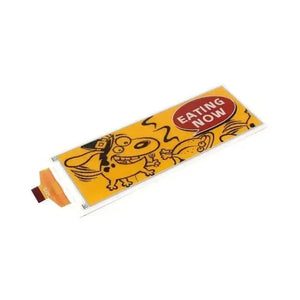

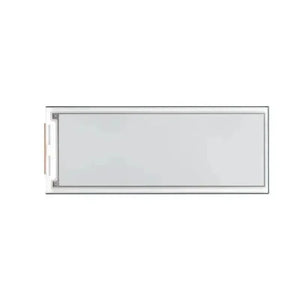

5,79-inch E-Paper-display (G), E-Ink-display, 792 x 272, rood/geel/zwart/wit, SPI-interface
5.79″ E-Papier (G)
Laag vermogen, brede kijkhoek, papierachtig effect zonder elektriciteit
Ideaal voor prijskaartjes, schaplabels, industriële instrumenten...
Opmerking: het bestuurdersbord is optioneel. Raadpleeg de verpakkingsinhoud voor een gedetailleerde onderdelenlijst
-
Grootte
5.79″
-
Resolutie
792×272
-
Kijkhoek
>170°
-
Weergavekleur
Rood/Geel/Zwart/Wit
-
Grijswaarden
2
-
-
Communicatie
SPI
-
Displaypaneel
E-paper
-
Ervaring
Papierachtig
-
Omgeving
Vereiste Omgevingslicht
-
Weergave Type
Passief Reflectief
Versie-opties
5,79 inch e-Paper (G)
onbewerkt display, zonder driverboard
5,79 inch e-Paper Module (G)
met driverbord
Kenmerken in één oogopslag
- Geen achtergrondverlichting, blijft de nieuwste inhoud lange tijd weergeven, zelfs als deze is uitgeschakeld
- Ultralaag stroomverbruik, er is in principe alleen stroom nodig voor verversing
- Wordt geleverd met ontwikkelingsbronnen en handleiding (stroomschema van de driverboard, voorbeelden voor Raspberry Pi/Jetson Series/Arduino/STM32)
-
Optioneel voor e-Paper-stuurkaart:
- SPI-interface aanpassen voor verbinding met controllerborden zoals Raspberry Pi/Jetson Series/Arduino/STM32, enz.
- Onboard spanningsvertaler, compatibel met 3.3V / 5V MCU's
Specificaties
|
BEDRIJFSSPANNING |
Ruwe weergave: 3,3V |
WEERGAVEKLEUR |
Rood/Geel/Zwart/Wit |
|
met driverbord: 3,3V/5V |
|||
|
INTERFACE |
3-draads SPI, 4-draads SPI |
GRIJSSCHALEN |
2 |
|
SCHETSAFMETINGEN |
Ruwe weergave: 150,92 × 56,94 × 1,00 mm |
VOLLEDIGE VERVERSINGSTIJD |
21s |
|
met bestuurdersbord: 152,50 × 58,50 mm |
|||
|
WEERGAVEGROOTTE |
139.00 × 47.74mm |
VERFRISSENDE KRACHT |
<30mW |
|
PUNTSPOORT |
0.1755 × 0.1755mm |
STANDBY-STROOM |
<0,01uA (bijna geen) |
|
OPLOSSING |
792 × 272 pixels |
KIJKHOEK |
>170° |
Voordelen van EINK
E-paper display maakt gebruik van microcapsule elektroforetische technologie voor weergave, het principe is: dat geladen deeltjes die in een heldere vloeistof zijn gesuspendeerd, naar de zijkanten van de microcapsule zullen bewegen wanneer een elektrisch veld wordt toegepast, waardoor de microcapsule zichtbaar wordt door het weerkaatsen van omgevingslicht, net als traditioneel gedrukt papier.
Het e-paper display geeft afbeeldingen/teksten duidelijk weer onder lamplicht of natuurlijk licht, vereist geen achtergrondverlichting en heeft een kijkhoek tot bijna 180°. Vanwege het papierachtige effect wordt hij meestal gebruikt als e-reader.
Optioneel voor E-Paper-stuurkaart
Ingebouwde SPI-besturingsinterface, voor gebruik met controllerkaarten zoals Raspberry Pi/Jetson-serie/Arduino/STM32
|
PWR |
Aan-/uitschakelaar |
|
DRUK BEZIG |
Bezetstatus-uitgangspin |
|
RST |
Externe reset, laag actief |
|
gelijkstroom |
Data/commandoselectie (hoog voor data, laag voor commando) |
|
CS |
SPI-chipselectie, laag actief |
|
KLIK |
SPI SCK-pin |
|
VAN |
SPI MOSI-pin |
|
GND |
Grond |
|
VCC |
Vermogen (3,3V / 5V ingang) |
Onboard spanningsomvormer
Compatibel met 3.3V / 5V MCU's
Gebruiksvoorbeeld
Verbinding maken met Raspberry Pi 5
*Alleen ter referentie: de Raspberry Pi 5 is NIET inbegrepen.
Toepassingsvoorbeelden
Geschikt voor prijskaartjes, asset-/apparatuurtags, planklabels, naamplaatjes voor conferenties...
Omtrek afmetingen
Gewicht: 0,057 kg
5,79 inch e-Paper (G)
5,79 inch e-Paper (G) x1
5,79 inch e-Paper Module (G)
- 5,79 inch e-Paper Module (G) x1
- GH1.25 9PIN kabel 20cm x1
