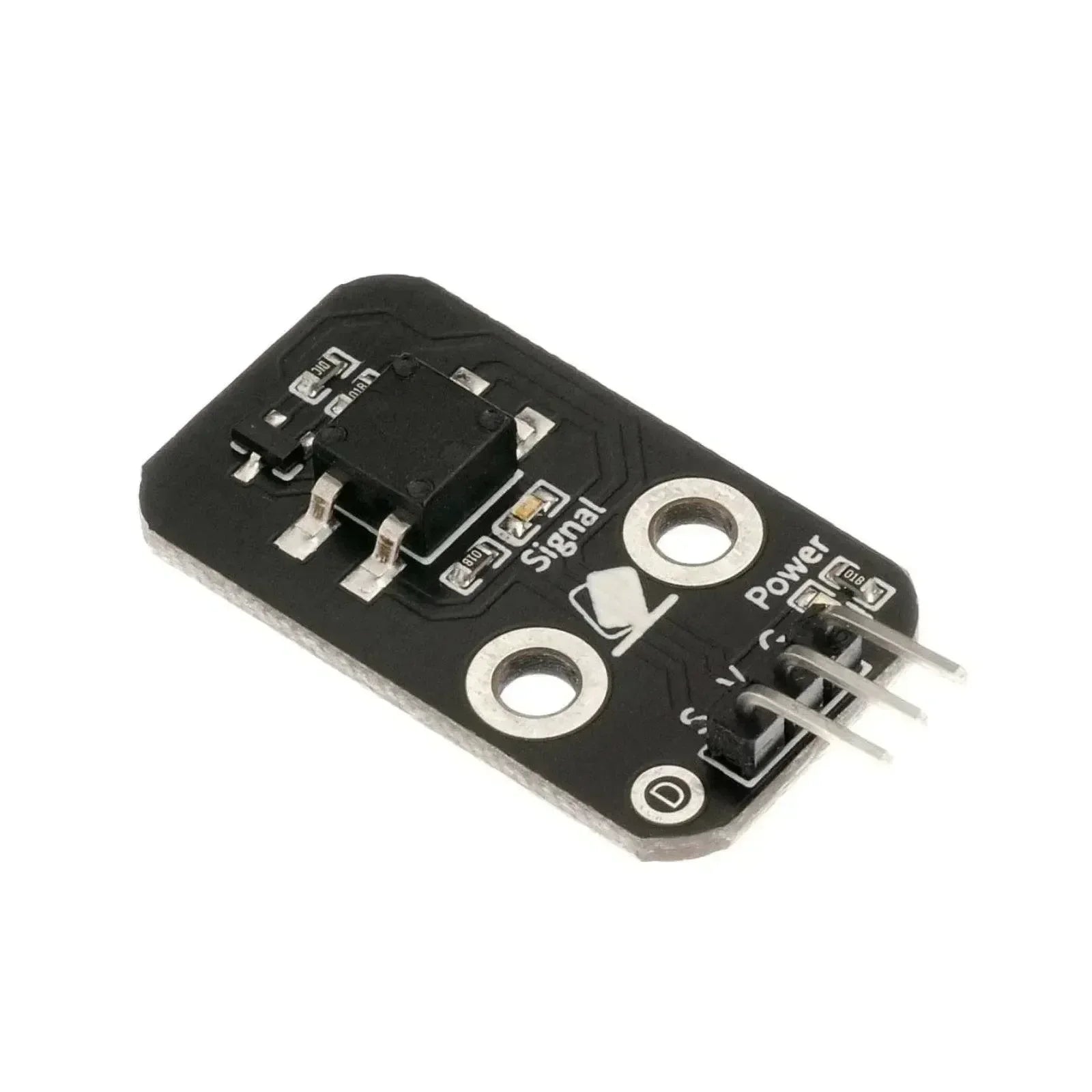

4-weg kantelsensor Kantelschakelaar Trillingssensor

De kantelschakelaarmodule, ook wel kogelschakelaar of stalen kogelschakelaar genoemd, is in wezen een soort trillingsschakelaar. Het werkt volgens het principe van een rollende bal die contact maakt of verbreekt met geleidende pinnen, waardoor de verbinding of ontkoppeling van het circuit wordt gecontroleerd. Het werkingsprincipe is eenvoudig: vergelijkbaar met het in- of uitschakelen van een lamp: als de schakelaar contact maakt met de interne metalen plaat, gaat de lamp aan. Wanneer de schakelaar weggaat, gaat het licht uit. Het geleidende effect wordt veroorzaakt doordat de bal contact maakt met de metalen aansluitingen of door het pad van het licht in de schakelaar te veranderen met behulp van een kleine kraal.

Wanneer de kantelsensor een helling detecteert, geeft de module een laag signaal af; anders voert het een signaal van hoog niveau uit.

Schematisch diagram
