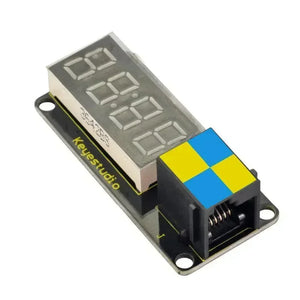

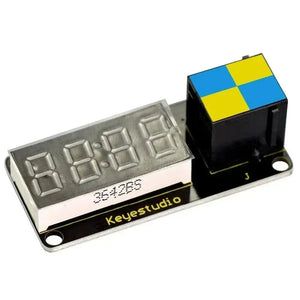

OpenELAB EASY PLUG 4-cijferige LED-displaymodule

Dit is een 4-cijferige 0,36 '' Common Anode LED-displaymodule, een 12-pins displaymodule met scorepunten.

De driverchip die in de matrices wordt gebruikt is TM1637, waarbij slechts twee signaalkabels worden gebruikt om de microcontroller het 4-cijferige LED-display te laten besturen.

De vier pinnen van het LED-display zijn GND, VCC, DIO, CLK. (GND is aarde, VCC is voor voeding, DIO is data IO-pin, CLK is kloksignaalpin.)

De modulepinnen zijn verlengd in de geregistreerde aansluiting, zodat u deze eenvoudig kunt aansluiten op de EASY Plug-besturingskaart met behulp van een RJ11-kabel.

Let op: deze module moet samen met de EASY plug-besturingskaart worden gebruikt.

Functies

• Bedrijfsspanning: DC5V
• Bedrijfstemperatuurbereik: -40～+85℃
• Eigenschap: ROHS

Technische details

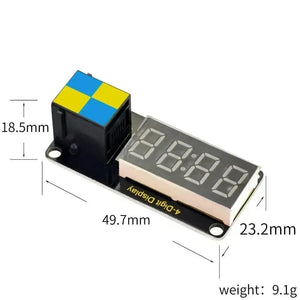

• Afmetingen: 50mm*23mm*18mm
• Gewicht: 9g
