Wat is het verschil tussen Ai-thinker Rd-03 en Rd-03D?
08 Feb 2025
0 Opmerkingen
Ai-Thinker heeft twee op millimetergolfradar gebaseerde menselijke sensormodules gelanceerd: Rd-03 en Rd-03D. Beide maken gebruik van 24GHz FMCW (Frequentiemodulatie Continue Golf) technologie, maar verschillen aanzienlijk in prestaties, functies en toepassingen. Dit artikel biedt een uitgebreide vergelijking om gebruikers te helpen de ideale oplossing voor hun behoeften te selecteren.
Vergelijking van Sleutelparameters
| Parameter | Rd-03 | Rd-03D |
| Kernchip | S3KM1110 | S5KM312CL |
| Frequentieband | 24 GHz~24,25 GHz | 24 GHz~24,25 GHz |
| Modulatiebandbreedte | 1GHz (per kanaal) | 0,25GHz (per kanaal) |
| Maximaal detectiebereik | 5m (plafond) / 10m (muur) | 8m (muurmontage) |
| Hoekige dekking | Azimut ±60° | Azimut ±60°, Elevatie ±30° |
| Stroomvoorziening | 3.0~3.6V (3.3V typ.) | 5V |
| Huidig verbruik | 50mA (gemiddeld) | 92mA (avg.) |
| Mededeling | UART (115200bps standaard) | UART (256000bps standaard) |
| Afmetingen | 20×20mm (DIP-5 pennen) | 15×44mm (1×4P socket) |
Belangrijkste verschillen:
-
Bandbreedte: Rd-03 biedt een hogere bandbreedte (1GHz) voor betere interferentiebestendigheid, terwijl Rd-03D zich richt op multi-target tracking met geoptimaliseerde algoritmen.
-
Krachtontwerp: Rd-03 is geschikt voor batterijgevoede apparaten; Rd-03D vereist een stabiele 5V-ingang.
-
Gegevenssnelheid: Rd-03D’s UART ondersteunt 256kbps voor snellere gegevensoverdracht.
Vergelijking van Functionele Kenmerken

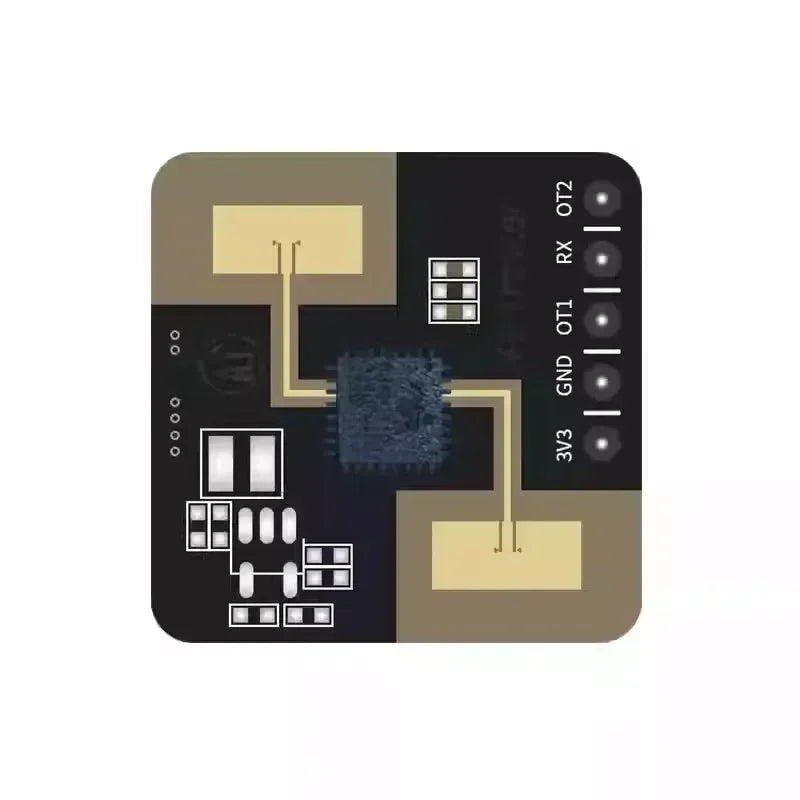

Hoogtepunten van ronde 03
-
Detectie van Menselijke Aanwezigheid: Detecteert zowel bewegende als statische doelen.
-
Aanpasbare Parameters: Pas het detectiebereik, de gevoeligheid en de vertraging aan via UART.
-
Anti-Interferentie: Configureerbare afschermzones om valse triggers te verminderen.
-
Kosteneffectief: DIP-pakket compatibel met standaard 2,54 mm headers.

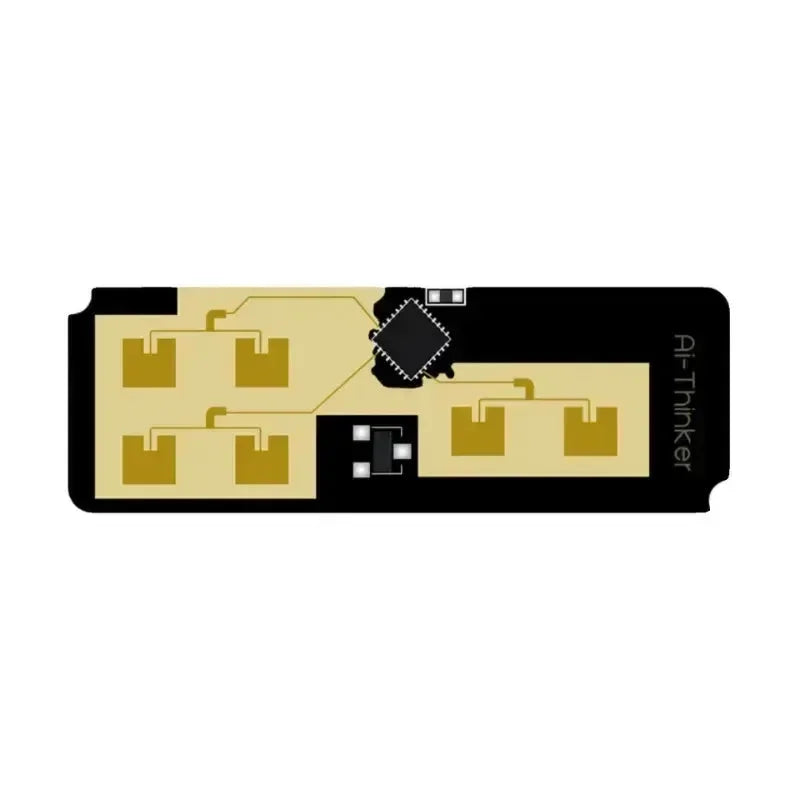

Hoogtepunten van Rd-03D
-
Multi-Target Tracking: Real-time tracking van meerdere objecten met snelheid en afstandsmeting.
-
Hoge Precisie: 0,75 m resolutie en ±0,15 m nauwkeurigheid.
-
3D Detectie: ±30° elevatie dekking voor complexe ruimtelijke indelingen.
-
Plug-and-Play: Standaardconfiguraties maken snelle implementatie mogelijk.
Functionele Vergelijking:
-
Rd-03 excelleert in "aanwezigheidsdetectie" voor eenvoudige toepassingen (bijv. verlichting controle).
-
Rd-03D richt zich op geavanceerde scenario's die "multi-targetanalyse" vereisen (bijv. beveiligingssystemen).
Vergelijking van Toepassingsscenario's
Rd-03 Gebruiksscenario's
-
Slimme Verlichting: Automatisch aan/uit op basis van menselijke aanwezigheid.
-
Digitale Signage: Schermen wakker maken wanneer het publiek nadert.
-
EV-laadstations: Monitor voertuigen of gebruikers.
Rd-03D-gebruiksscenario's
-
Slimme Woning: Volg de bewegingen van bewoners voor HVAC-optimalisatie.
-
Retail Analytics: Tel het voetverkeer en analyseer hotspots.
-
Veiligheid Alerts: Detecteer vallen in badkamers of ongeautoriseerde indringingen.
Installatie & Ontwerp Vergelijking
| Aspect | Rd-03 | Rd-03D |
| Montageopties | Wand- of plafondmontage | Alleen wandmontage |
| Antenne ontwerp | 1T1R (1 zenden, 1 ontvangen) | 1T2R (verbeterde ontvangst) |
| Interferentie Mitigatie | Vermijd metalen obstakels | Ondersteunt multi-radar coördinatie |
| PCB-compatibiliteit | Standaard 20×20mm indeling | Verlengd ontwerp (15×44mm) |
Ontwerp Tips:
-
Rd-03 past in compacte apparaten (bijv. ingebedde armaturen).
-
Rd-03D vereist zorgvuldige antenne-uitlijning om blokkering van de elevatie te voorkomen.
Conclusie & Selectiegids
Rd-03 Voordelen- Laag stroomverbruik (50mA) voor batterij-aangedreven projecten.
- Lagere kosten en gemakkelijker prototyping.
- Geavanceerde multi-target tracking mogelijkheden.
- Hogesnelheidscommunicatie voor realtime toepassingen.
- Basisdetectie (bijv. verlichting): Kies Rd-03.
- Complexe Tracking (bijv. beveiliging): Kies Rd-03D.
