Scheda Carrier Seeed Studio reComputer J202 per Jetson Xavier NX/Nano/TX2 NX
Shipping within 72 hours
*Excluding pre-order items
Scheda Carrier Seeed Studio reComputer J202 per Jetson Xavier NX/Nano/TX2 NX
La scheda carrier reComputer J202 di Seeed Studio è una scheda carrier ad alte prestazioni progettata per i moduli di calcolo NVIDIA Jetson Nano, Xavier NX e TX2 NX. Con un design quasi identico a quello della scheda carrier del kit NVIDIA Jetson Xavier NX Developer Kit, il J202 offre una piattaforma collaudata per distribuzioni edge AI con 4 porte USB 3.1 Gen2, M.2 Key M per SSD NVMe, M.2 Key E per WiFi/Bluetooth, interfacce doppie camera CSI e header GPIO compatibile con Raspberry Pi a 40 pin.
Cos’è la scheda carrier reComputer J202?
Il reComputer J202 è una scheda carrier versatile che trasforma i moduli di calcolo NVIDIA Jetson in computer edge AI completi. Progettata per ingegneri che sviluppano applicazioni AI di livello produttivo, questa scheda carrier compatibile NVIDIA Jetson offre lo stesso formato del kit ufficiale Xavier NX Developer Kit aggiungendo funzionalità industriali come supporto Power-over-Ethernet, bus CAN e backup batteria per orologio in tempo reale.
Che tu stia distribuendo applicazioni di visione artificiale, costruendo robot autonomi o creando soluzioni IoT industriali, il J202 offre la connettività necessaria per carichi di lavoro AI edge impegnativi. La scheda supporta tre diversi moduli Jetson—permettendoti di scalare dall’AI di base all’inferenza ad alte prestazioni con la stessa piattaforma hardware.
Caratteristiche Principali
- Compatibilità Tripla Modulo: Funziona con i moduli di calcolo Jetson Nano, Xavier NX e TX2 NX tramite connettore SODIMM a 260 pin
- Archiviazione ad Alta Velocità: Slot M.2 Key M con interfaccia PCIe x4 supporta SSD NVMe—perfetto per avvio rapido e caricamento applicazioni
- Connettività Wireless: Slot M.2 Key E per moduli WiFi/Bluetooth che offre flessibilità di distribuzione wireless
- Connessione USB Avanzata: 4 porte USB 3.1 Type-A con velocità fino a 10Gbps, più USB 2.0 Type-C in modalità dispositivo per il recupero
- Supporto Doppia Fotocamera: Due interfacce MIPI-CSI a 2 corsie consentono applicazioni di visione stereo e configurazioni multi-fotocamera
- Doppia uscita video: connettori HDMI 2.1 e DisplayPort supportano configurazioni a doppio monitor per applicazioni HMI
- Interfacce industriali: bus CAN, RTC con backup batteria e controllo ventola PWM a 4 pin per funzionamento affidabile 24/7
- Supporto PoE: capacità Power-over-Ethernet tramite header dedicato semplifica l’installazione
- GPIO compatibile Raspberry Pi: header di espansione a 40 pin supporta Pi HAT e accessori, accelerando lo sviluppo

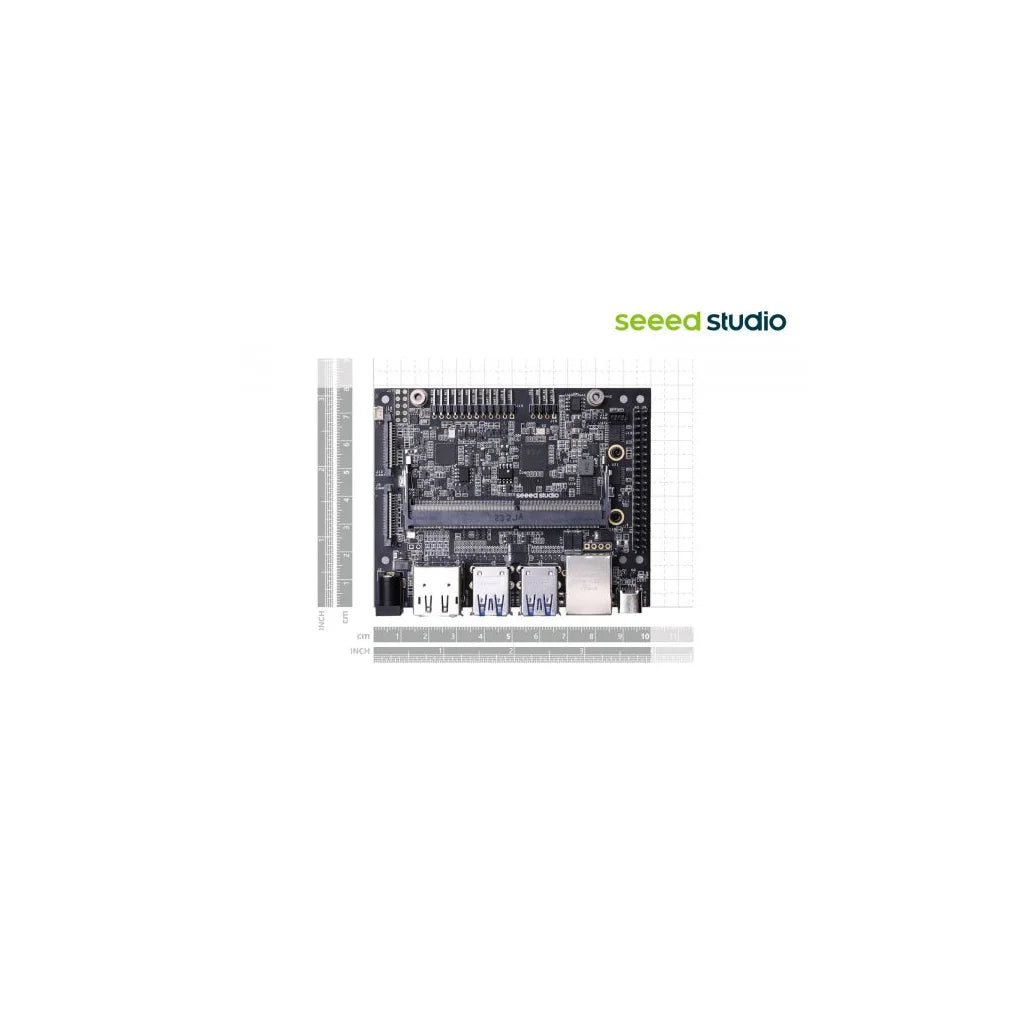

- Formato compatto: dimensioni 100mm x 80mm con opzioni di montaggio da scrivania o a parete
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Scheda carrier | Seeed Studio reComputer J202 |
| Moduli compatibili | NVIDIA Jetson Nano / Xavier NX / TX2 NX |
| Dimensioni | 100mm x 80mm |
| Ingresso alimentazione | DC 9-16V (alimentatore 12V/5A incluso) |
| Interfaccia di archiviazione | 1x M.2 Key M (PCIe x4, NVMe SSD) |
| Interfaccia wireless | 1x M.2 Key E (PCIe x1 + USB 2.0) |
| Ethernet | 1x RJ45 Gigabit (10/100/1000M) con supporto PoE |
| Porte USB | 4x USB 3.1 Type-A + 1x USB 2.0 Type-C (Dispositivo) |
| Interfacce fotocamera | 2x MIPI-CSI (2 lane ciascuno) |
| Uscite video | 1x HDMI 2.1, 1x DisplayPort |
| Controllo ventola | PWM a 4 pin con tachimetro |
| Bus CAN | 1x CAN (3.3V) - Non per Jetson Nano |
| RTC | Supporto batteria (portabatteria CR2032 + header a 2 pin) |
| GPIO | Compatibile con Raspberry Pi a 40 pin |
| Temperatura di esercizio | 0°C a 60°C |
Pinout header di espansione a 40 pin
Il J202 dispone di un header a 40 pin compatibile con Raspberry Pi che consente l’uso di centinaia di HAT e accessori esistenti. Tutti i segnali operano a livelli di 3.3V con protezione e adattamento di livello dove necessario.
| Funzione | Dettagli |
|---|---|
| Alimentazione | 3.3V (2 pin), 5.0V (2 pin), Massa (8 pin) |
| I2C | I2C0 e I2C1 con pull-up da 2.2kΩ |
| UART | UART1 (TXD, RXD, RTS, CTS) - 3.3V |
| SPI | SPI0 e SPI1 (MOSI, MISO, SCK, CS0, CS1) |
| I2S | I2S0 (CLK, FS, DIN, DOUT) per audio |
| PWM | GPIO07, GPIO13 con capacità PWM |
| GPIO | Molteplici pin GPIO configurabili |
Applicazioni
La scheda carrier reComputer J202 è progettata per una vasta gamma di applicazioni edge AI e robotica, fornendo la connettività e la potenza di elaborazione necessarie per carichi di lavoro impegnativi:
- Analisi Video AI: Rilevamento oggetti in tempo reale, tracciamento e analisi comportamentale al bordo—ideale per applicazioni di smart retail e sicurezza
- Visione Artificiale: Sistemi di ispezione industriale, controllo qualità e rilevamento difetti utilizzando gli strumenti di computer vision di NVIDIA
- Robot mobili autonomi (AMR): Navigazione, evitamento ostacoli e applicazioni SLAM per automazione di magazzino e robot di servizio
- Retail intelligente: Analisi clienti, tracciamento inventario e sistemi di cassa automatizzati
- IoT industriale: Automazione di fabbrica, manutenzione predittiva e monitoraggio delle attrezzature con connettività bus CAN
- Imaging sanitario: Integrazione di dispositivi medici e analisi delle immagini in tempo reale al punto di cura
- Sviluppo robotico: Piattaforme basate su ROS/ROS2 per robotica di ricerca e commerciale
Guida allo sviluppo
Iniziare con il reComputer J202 è semplice per gli sviluppatori familiari con l'ecosistema NVIDIA Jetson. La scheda utilizza lo stesso stack software del Jetson Xavier NX Developer Kit ufficiale, garantendo piena compatibilità con NVIDIA JetPack SDK, CUDA, TensorRT e l'intero ecosistema software Jetson.
Passi per l'avvio rapido:
- Installare il modulo Jetson (Nano, Xavier NX o TX2 NX) sul connettore SODIMM a 260 pin
- Collegare l'alimentatore incluso 12V/5A (o utilizzare PoE tramite l'intestazione J8)
- Collegare un display tramite HDMI o DisplayPort
- Collegare tastiera/mouse USB alle porte USB 3.0
- Accendere e seguire la procedura di configurazione iniziale NVIDIA Jetson
Modalità di recupero: Per entrare in modalità di recupero USB, cortocircuitare i pin 9-10 sull'intestazione del pulsante J15 (Force Recovery) durante l'accensione. Questo consente di flashare il modulo tramite la porta USB Type-C.
Note di compatibilità
⚠️ Importante: Quando si utilizza il modulo Jetson Nano, si prega di notare le seguenti limitazioni:
- Lo slot M.2 Key E NON funziona (nessun supporto WiFi/Bluetooth)
- Interfaccia bus CAN NON disponibile
- Velocità USB 3.0 limitata a 5Gbps (contro 10Gbps su Xavier NX)
Per la piena compatibilità delle funzionalità, consigliamo di utilizzare il modulo Jetson Xavier NX o il modulo TX2 NX.
Download
- 📄 Scheda tecnica reComputer J202 (PDF)
- 🎲 File meccanici - CAD 2D & 3D (ZIP)
- ✓ Certificato CE (PDF)
- ✓ Certificato FCC (PDF)
- ✓ Certificato ROHS (PDF)
Prodotti correlati
Completa la tua configurazione edge AI con questi prodotti compatibili di OpenELAB:
- NVIDIA Jetson Xavier NX Dev Kit 16GB - Modulo AI ad alte prestazioni con 16GB eMMC
- NVIDIA Jetson Xavier NX Dev Kit 8GB - Opzione entry-level Xavier NX
- Modulo NVIDIA Jetson TX2 NX - Modulo AI di fascia media
- NVIDIA Jetson TX2 NX Development Kit - Soluzione completa TX2 NX
- Modulo NVIDIA Jetson Nano 16GB - Calcolo AI conveniente
- NVIDIA Jetson Nano Lite Dev Kit - Kit di sviluppo entry-level
- Seeed Studio SSD NVMe M.2 128GB - Archiviazione ad alta velocità per slot M.2 Key M
- Scheda Carrier Seeed Studio CM5 MINIMA - Soluzione alternativa per scheda carrier
- NVIDIA Jetson Orin NX 16GB - Prestazioni AI di nuova generazione
- NVIDIA Jetson Orin NX Dev Kit 8GB - Piattaforma di sviluppo di ultima generazione
Risorse
Scopri di più sul reComputer J202 e sull'ecosistema NVIDIA Jetson:
- NVIDIA Jetson Developer Portal - Documentazione ufficiale e download
- NVIDIA JetPack SDK - Kit completo per lo sviluppo software
- Seeed Studio Wiki - Documentazione tecnica e tutorial
- Seeed Studio GitHub - Esempi open source e file hardware
- r/JetsonNano Reddit Community - Discussioni e progetti della community
- Seeed Studio su Hackster.io - Progetti della community e tutorial
- Forum Seeed Studio - Supporto tecnico e community
FAQ
Quali moduli Jetson sono compatibili con il reComputer J202?
La scheda carrier J202 è compatibile con tre moduli di calcolo NVIDIA Jetson: Jetson Nano (varianti da 4GB e 2GB), Jetson Xavier NX (varianti da 8GB e 16GB) e Jetson TX2 NX. La scheda utilizza un connettore edge SODIMM standard a 260 pin che accetta uno qualsiasi di questi moduli, permettendo di aggiornare o cambiare modulo in base alle esigenze di prestazioni.
Il J202 supporta Power-over-Ethernet (PoE)?
Sì, il J202 supporta PoE tramite l'header a 4 pin J8. Questo permette di alimentare la scheda e il modulo usando un cavo Ethernet, semplificando l'installazione e riducendo l'ingombro dei cavi. Nota che è necessario un iniettore PoE o uno switch abilitato PoE (non incluso con la scheda).
Posso usare gli HAT Raspberry Pi con il J202?
Sì! Il J202 dispone di un header di espansione GPIO a 40 pin compatibile a livello di pin con il header GPIO Raspberry Pi. Ciò significa che molti HAT e accessori Raspberry Pi possono essere utilizzati direttamente con il J202, ampliando significativamente l'ecosistema di opzioni di espansione disponibili.
Quali opzioni di storage sono disponibili con il J202?
Il J202 include uno slot M.2 Key M (PCIe x4) che supporta SSD NVMe ad alta velocità per l'espansione dello storage. Raccomandiamo il Seeed Studio SSD NVMe da 128GB come soluzione di storage testata e compatibile. Inoltre, i moduli Jetson stessi includono storage eMMC integrato (16GB nella maggior parte delle varianti).
Il J202 è compatibile con l'SDK ufficiale NVIDIA JetPack?
Sì, il J202 è completamente compatibile con l'SDK JetPack di NVIDIA e utilizza lo stesso pacchetto di supporto della scheda (BSP) del kit ufficiale Jetson Xavier NX Developer Kit. Questo garantisce una compatibilità perfetta con CUDA, TensorRT, cuDNN e tutti gli strumenti di sviluppo NVIDIA.
Qual è l'intervallo di temperatura operativa del J202?
La scheda carrier J202 è progettata per funzionare da 0°C a 60°C. Per un funzionamento affidabile in ambienti industriali, assicurarsi di avere un adeguato flusso d'aria o utilizzare il connettore ventola PWM a 4 pin incluso per il raffreddamento attivo.
Il J202 include un adattatore di alimentazione?
Sì, questo SKU (Seeed-102991695) include un adattatore di alimentazione 12V/5A. Il connettore di alimentazione è un jack barrel da 5,5mm/2,1mm. Nota che un cavo di alimentazione AC (tipo Cloverleaf) potrebbe dover essere acquistato separatamente in base alle esigenze regionali.

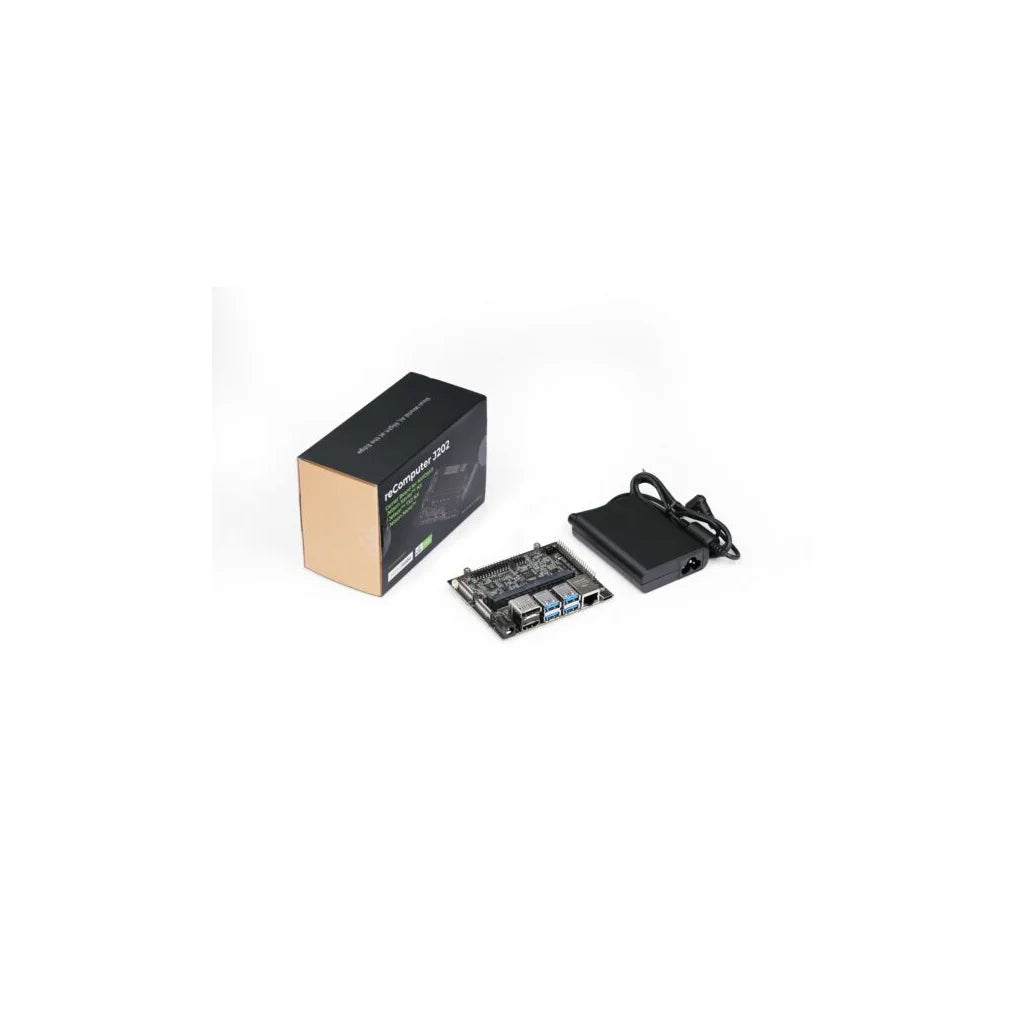

Contenuto della confezione
- Scheda carrier reComputer J202 x1
- Adattatore di alimentazione 12V/5A (connettore barrel 5,5mm/2,1mm) x1
Nota: l'adattatore di alimentazione non include un cavo di alimentazione AC Cloverleaf. Si prega di acquistare il cavo di alimentazione AC appropriato in base alle specifiche della presa di corrente locale. Il modulo di calcolo Jetson non è incluso e deve essere acquistato separatamente.
