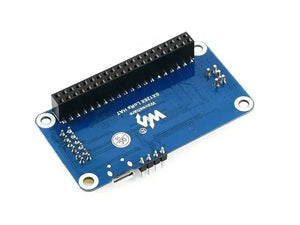

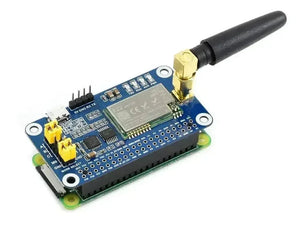

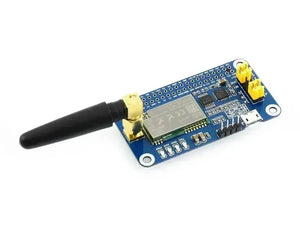

Waveshare SX1268 LoRa HAT pour Raspberry UART
Aperçu

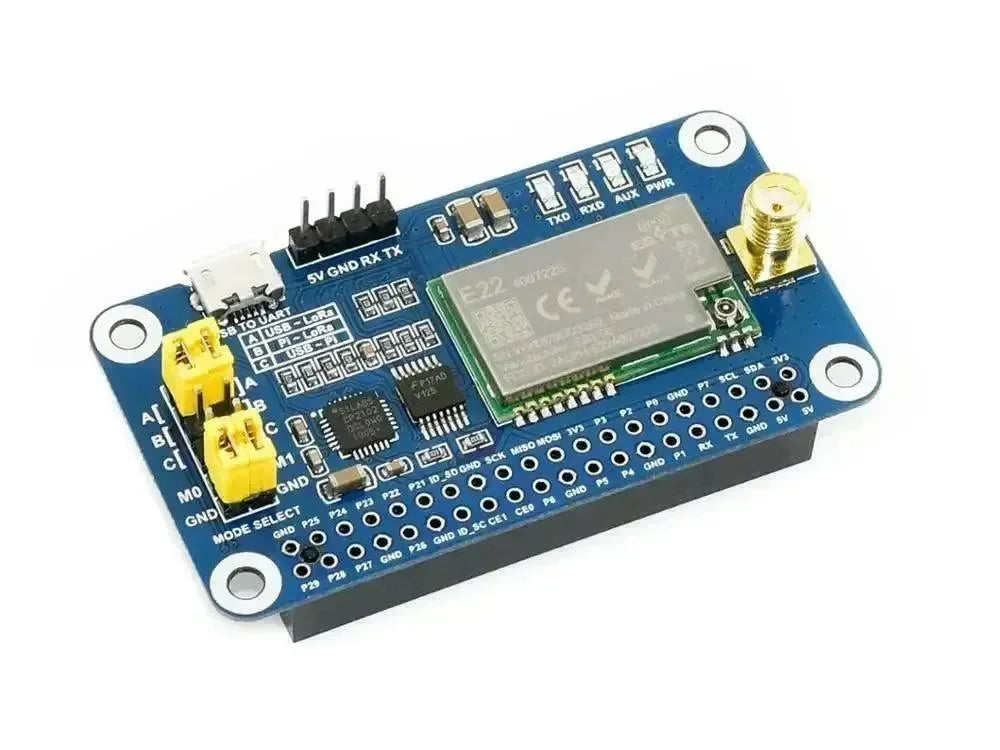

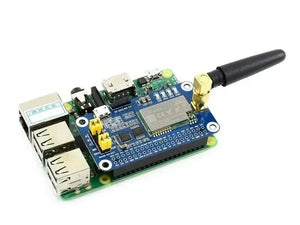

Il s'agit d'un Raspberry Pi LoRa HAT basé sur SX1268, couvrant la bande de fréquences de 433 MHz. Il permet la transmission de données jusqu'à 5 km via le port série.
En utilisant la technologie de modulation à spectre étalé LoRa de nouvelle génération, la distance de communication du module peut atteindre 5 km et prend également en charge la répétition automatique pour transmettre plus longtemps. Les autres fonctionnalités incluent Wake on Radio, la configuration sans fil, la détection de porteuse, la clé de communication, etc.
Comparé aux modules LoRa normaux, le SX1268 LoRa HAT atteint une distance de communication plus longue, un débit plus élevé, une consommation inférieure, une meilleure sécurité et une anti-interférence. Il convient à diverses applications telles que le contrôle industriel, la maison intelligente, la collecte de données, etc.
Caractéristiques
- En-tête d'extension GPIO Standard Raspberry Pi 40 broches, prend en charge les cartes de la série Raspberry Pi
- Convertisseur USB vers UART CP2102 intégré, pour le débogage série
- Apporte l'interface de contrôle UART, pour connecter des cartes hôtes comme Arduino/STM32
- 4x indicateurs LED, facile à vérifier l'état du module
- Technologie de modulation à spectre étalé LoRa, jusqu'à 84 canaux de signal disponibles, distance de communication plus longue, plus robuste aux interférences
- Répétition automatique à plusieurs niveaux, adaptée aux communications à très longue portée, permettant plusieurs réseaux sur la même région
- Fonctionnalités à faible consommation d'énergie telles que la veille profonde et le réveil par radio, idéales pour les applications alimentées par batterie
- Clé de communication personnalisable qui ne sera pas récupérée, améliore grandement la sécurité des données utilisateur
- Prend en charge LBT, surveillant le bruit du canal de signal avant la transmission, améliore considérablement le taux de réussite dans un environnement extrême
- Prend en charge l'intensité du signal RSSI indiquant, pour évaluer la qualité du signal, régler le réseau
- Prend en charge la configuration des paramètres sans fil, en envoyant une commande/un paquet de données sans fil, configurez ou récupérez à distance le paramètre du module
- Prend en charge la transmission à point fixe, la diffusion, le moniteur de canal de signal
- Livré avec des ressources de développement et un manuel (exemples pour Raspberry Pi/STM32)
Guide de sélection
| SX1268 470M CHAPEAU LORA | SX1268 433M CHAPEAU LORA | SX1262 868M CHAPEAU LORA | SX1262 915M CHAPEAU LORA | |
|---|---|---|---|---|
| Module RF | SX1268 | SX1262 | ||
| Bande de fréquence | 410,125 ~ 493,125 MHz | 850,125 ~ 930,125 MHz | ||
| Antenne | Antenne 470 MHz (2 dBi) | Antenne 433 MHz (2 dBi) | Antenne 868 MHz (2 dBi) | Antenne 915 MHz (2 dBi) |
| Tarif radio | 0,3 kbit/s ~ 62,5 kbit/s (programmable) | |||
| Puissance de transmission | 22,0 dBm (programmable 10/13/17/22 dBm) | |||
| Recevoir la sensibilité | -147 dBm (débit radio 2,4 kbps) | |||
| Consommation d'énergie | Courant de transmission : 110 mA (consommation transitoire) Courant de réception : 11 mA Courant de veille : 2 uA (arrêt du logiciel du module LoRa) |
Courant de transmission : 133 mA (consommation transitoire) Courant de réception : 11 mA Courant de veille : 2 uA (arrêt du logiciel du module LoRa) |
||
| Interface de Communication | UART (niveau TTL) | |||
| Débit en bauds | 1 200 bps ~ 115 200 bps (9 600 bps par défaut) | |||
| Longueur du paquet | 240 octets (32/64/128/240 octets programmables) | |||
| Cache | 1000 octets | |||
| Gamme expérimentale | 5km (condition : sans nuages et sauvage, altitude 2,5m, gain d'antenne 5dBi, débit radio 2,4kbps) | |||
| Source de courant | 5V | |||
| Niveau logique | 3,3 V/5 V | |||
| Température de fonctionnement | -40~85° | |||
| Applications | maison intelligente, capteurs industriels, automatisation des bâtiments, compteurs intelligents et bien d'autres applications IoT | |||
| Région applicable | Chine | Europe, Asie, Afrique | Amérique, Océanie, Asie | |
| Remarque : à titre de référence uniquement, veuillez confirmer les bandes LoRa prises en charge localement avant de passer commande. | ||||

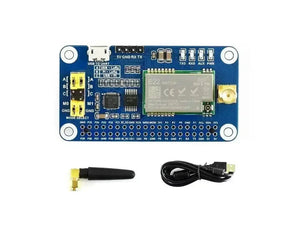

CONTENU DU COFFRET
Poids: 0,069 kg
- SX1268 433M LoRa HAT x1
- Câble prise USB type A vers prise micro x1
- Antenne 433 MHz x1
