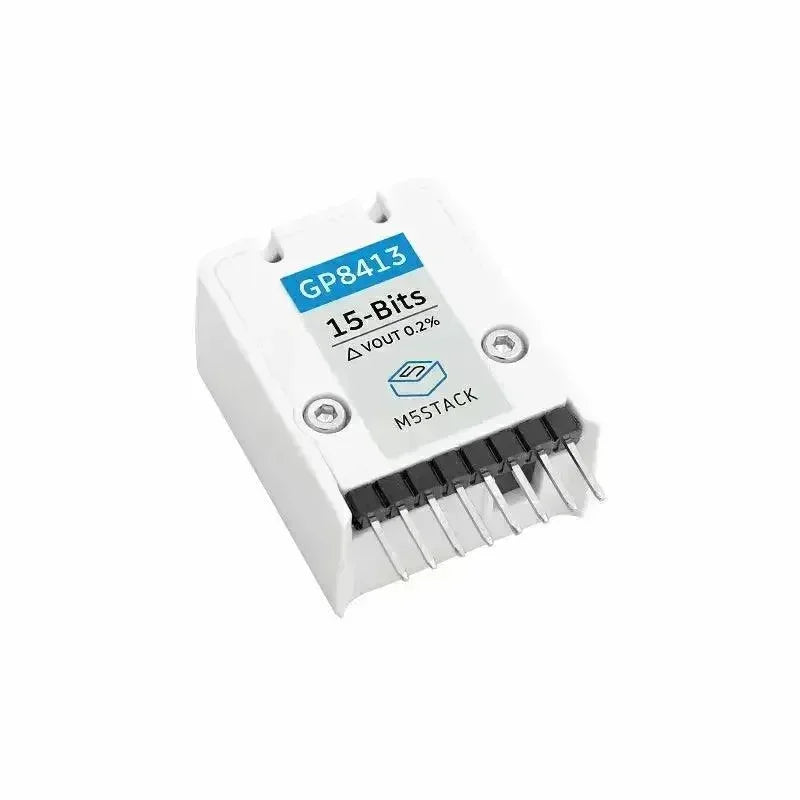

M5Stack M5StickC DAC 2 Chapeau

DAC2 Hat est un logiciel numérique I2C. unité de conversion de signal vers analogique conçue pour être compatible avec les contrôleurs de la série StickC. Il offre une haute précision et exactitude dans ses performances en utilisant la solution GP8413. Cette puce peut convertir linéairement une valeur numérique de 15 bits en deux tensions analogiques indépendantes de 0 à 5 V ou de 0 à 10 V. L'erreur de tension de sortie n'est que de 0,2 %, avec une linéarité allant jusqu'à 0,01 %.

Pour des raisons d'évolutivité, la conception du circuit prend en charge une adresse matérielle de 3 bits, permettant de connecter et d'utiliser jusqu'à 8 appareils simultanément. Le DAC2 Hat intègre également des fonctionnalités de sécurité telles que la protection contre les courts-circuits de sortie. En cas de court-circuit entre les broches de sortie et la masse, il entre automatiquement en mode de protection et arrête la sortie pour éviter tout dommage.

DAC2 Hat convient à une variété d'applications, notamment la conversion générale de signaux, le contrôle de la vitesse du moteur, la gradation des LED, les onduleurs, les alimentations électriques et l'isolation des signaux analogiques industriels. Il fournit une solution fiable pour convertir les signaux numériques en signaux analogiques, offrant une précision, une extensibilité et des performances de sécurité élevées.

Caractéristiques

StickC/StickC PLUS/StickC PLUS2 adapté

Communication I2C (adresse par défaut 0x59)

Prend en charge plusieurs connexions parallèles

Protection de court circuit

Haute précision, faible erreur

Comprend

1x chapeau DAC2

1x VH3.96-4P

1x autocollant

Applications

Conversion de signal universelle

Régulation de la vitesse du moteur, gradation des LED

Onduleur, alimentation électrique

Isolation du signal analogique industriel

spécification
