Seeed Studio Wio Terminal Core ATSAMD51 avec Realtek RTL8720DN

Seeed Studio Wio Terminal Core ATSAMD51 avec Realtek RTL8720DN

41,85 €

Wio Terminal est un microcontrôleur basé sur ATSAMD51 avec connectivité Bluetooth et Wi-Fi propulsé par Realtek RTL8720DN, compatible avec Arduino et MicroPython. La connectivité sans fil est actuellement prise en charge par Arduino. Plus qu’un simple module embarqué, Wio Terminal intègre un écran LCD 2,4”, un IMU embarqué (LIS3DHTR), un microphone, un buzzer, un slot pour carte microSD, un capteur de lumière et un émetteur infrarouge (IR 940 nm). Il dispose également de deux ports Grove multifonctions pour l’écosystème Grove et de 40 broches GPIO compatibles Raspberry Pi pour les extensions. Tous les composants sont logés dans un boîtier compact, faisant de lui un appareil IoT efficace et prêt à l’emploi.



✨ Caractéristiques

  • ⚡ MCU puissant : Microchip ATSAMD51P19 avec cœur ARM Cortex-M4F à 120 MHz
  • 📡 Connectivité sans fil fiable : Realtek RTL8720DN, Wi-Fi double bande 2,4 GHz / 5 GHz
  • 🖥️ Système complet : écran + carte de développement + interface E/S + boîtier
  • 🔧 Conception hautement intégrée : LCD, MCU, IMU, Wi-Fi, BT, logés dans un boîtier compact avec aimants & trous de fixation
  • 🔌 GPIO compatible Raspberry Pi 40 broches : permet l'installation en périphérique
  • 🌱 Ports Grove : compatible avec plus de 300 modules Grove Plug&Play
  • 🔗 Support USB OTG : fonctionne comme hôte ou client USB
  • 💻 Support logiciel : Arduino, CircuitPython, MicroPython, ArduPy, Firmware AT, VS Code
  • ☁️ Appareil certifié Azure : détecte et étiquette les données du monde réel via Azure IoT Central
  • 📜 Certifié TELEC



📦 Applications

  • 🐍 Appareil terminal Python
  • 🤖 Collecteur de données pour apprentissage automatique
  • 🔬 Analyseur portable
  • 🎮 Appareil de jeu rétro
  • 🌐 Contrôleur IoT
  • 📚 Robot intelligent pour l'éducation
  • ⚙️ Prototypage rapide IoT
  • 🍓 Périphérique Raspberry Pi



📊 Spécifications techniques

Puce principale ATSAMD51P19, ARM Cortex-M4F @120 MHz
Mémoire Flash externe 4 Mo, RAM 192 Ko
Vitesse maximale 200 MHz
Écran LCD Écran TFT 2,4”, 320x240, ILI9341
Sans fil RTL8720DN, Wi-Fi 2,4/5 GHz, BLE 5.0
Modules IMU (LIS3DHTR), microphone, buzzer, capteur de lumière, émetteur IR
Interfaces MicroSD (16 Go), GPIO 40 broches, 2 ports Grove, USB-C OTG

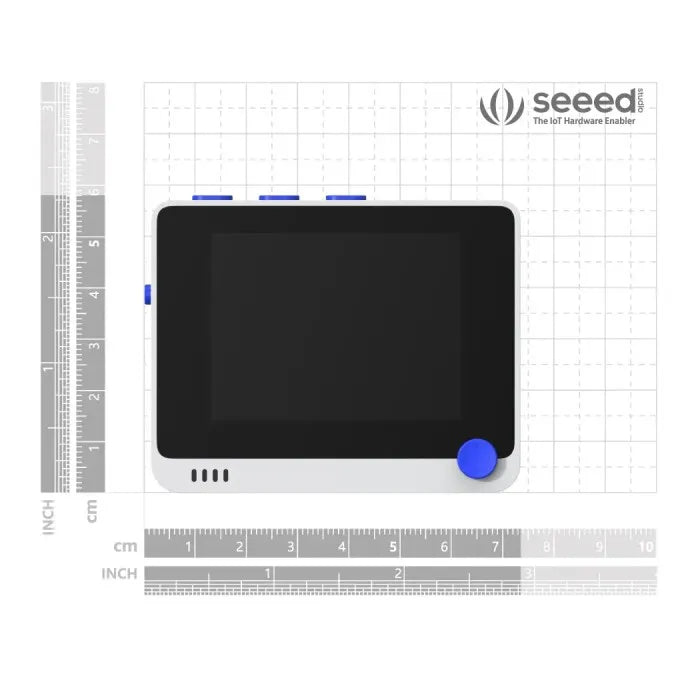

Boîtier ABS+PC, 72x57x12mm, aimants + trous de fixation
Logiciel Arduino, MicroPython, CircuitPython, ArduPy, Firmware AT, VS Code

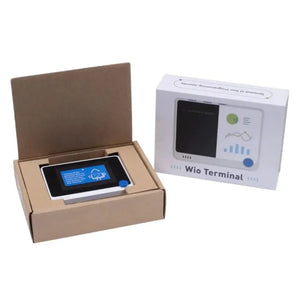

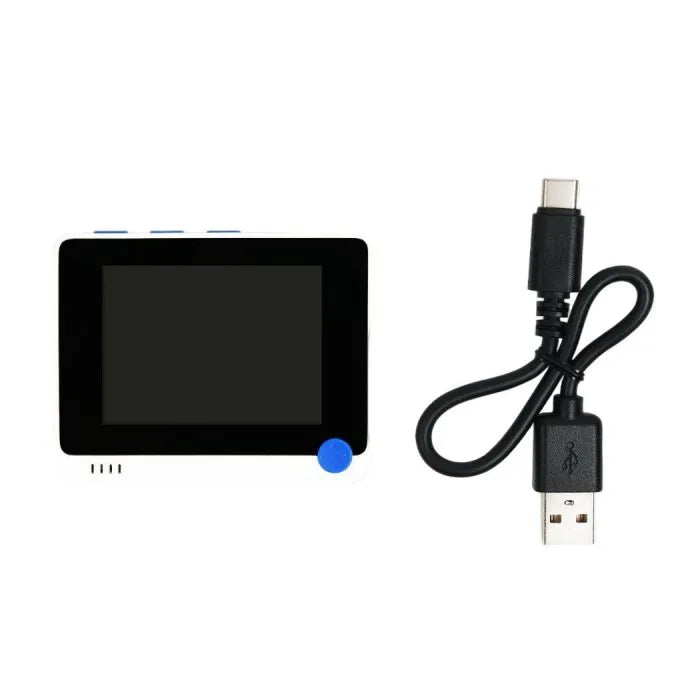

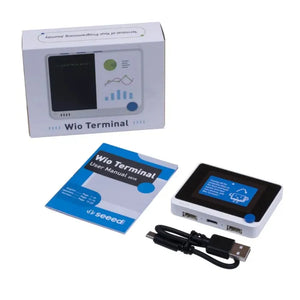

📦 Liste des pièces

  • Wio Terminal
  • Câble court USB Type-C
  • Manuel d'utilisation 📖



📑 Documents

Fiche technique ATSAMD51N19A
Schémas Wio Terminal v1.2
Dimensions du Boîtier Wio Terminal - Avant
Dimensions du Boîtier Wio Terminal - Arrière
Wio-Terminal-Screen-Sticker-Design-File(Wio-Terminal-ちゃん)
Wio-Terminal-chan-Desgin-File-blue&white
Dimensions du Boîtier Wio Terminal - Avant (DXF)
Dimensions du Boîtier Wio Terminal - Arrière (DXF)
Dimensions du Châssis Batterie Wio Terminal (DXF)
Dimensions du PCB Wio Terminal (DXF)
Manuel d'Utilisation Wio Terminal
Études de Cas TinyML
Études de Cas d'Impression 3D de Boîtiers


☁️ Connexion à Azure IoT Central

Le Wio Terminal est un appareil certifié Azure. Il peut détecter et taguer des données du monde réel et les visualiser en temps réel via Azure IoT Central. Vous pouvez aussi déclencher des règles automatiquement, par exemple lors de la détection de mauvaises odeurs, rendant les projets IoT plus intelligents que des appareils autonomes.

🔬 Applications Étendues

  • 👃 Nez Artificiel (détecte les odeurs, rhum, scotch)
  • 🌡️ Caméra Thermique IR Abordable
  • 🎮 Télécommande
  • ❤️ Oxymètre de Pouls
  • ☁️ Moniteur de Prévisions Météo
  • 🐍 Exécutez TinyGO sur Wio Terminal
  • 🖨️ Imprimante
  • 📡 Navigateur GPS
  • 💧 Détecteur de Niveau d'Eau



📚 Classe Wio Terminal

Apprenez à utiliser le Wio Terminal avec des démonstrations ludiques. Exemple : dessiner des chaînes de texte en utilisant des coordonnées et afficher "Hello World!".

🔓 Processus de Fabrication Open-source

Le Wio Terminal est entièrement open-source. Les mises à jour sont partagées sur le blog Seeed et la série de vlogs, couvrant le matériel, le logiciel, la fabrication et les tests.



📌 Schéma des Broches

Wio-Terminal-Pinout

wtpinout2



🖥️ Présentation du Matériel

Wio-Terminal-HardwareOverview
