El Rd-03 es un módulo de radar equipado con el chip S3KM1110, un sensor de milímetro de onda integrado en un solo chip SoC basado en la tecnología de transceptor de radar FMCW, que opera en la banda K a 24 GHz, con un ancho de banda de modulación de hasta 1 GHz para cada escaneo de frecuencia única para detectar objetivos en el espacio establecido utilizando ondas continuas FMCW. Combinado con el procesamiento de señales de radar para lograr una detección de movimiento de alta sensibilidad y detección de micro-movimiento.
El módulo Rd-03 detecta la presencia de un cuerpo humano en movimiento o ligeramente en movimiento en el área y logra resultados de detección en tiempo real.
Proporcionar herramientas de configuración visual, se puede configurar fácilmente el rango de distancia de detección, diferentes zonas de sensibilidad de detección y el tiempo de retraso no tripulado.
Detalles del producto
Descripción de distribución de pines
| Número PIN | Apellido | Descripción de la Función |
|---|---|---|
| 1 | 3V3 | Fuente de alimentación de entrada |
| 2 | Tierra | Suelo |
| 3 | OT1 | UART_TX |
| 4 | RX | receptor uart |
| 5 | OT2 | Salida del resultado de detección. Emite un nivel alto al detectar, y emite un nivel bajo al no detectar. |

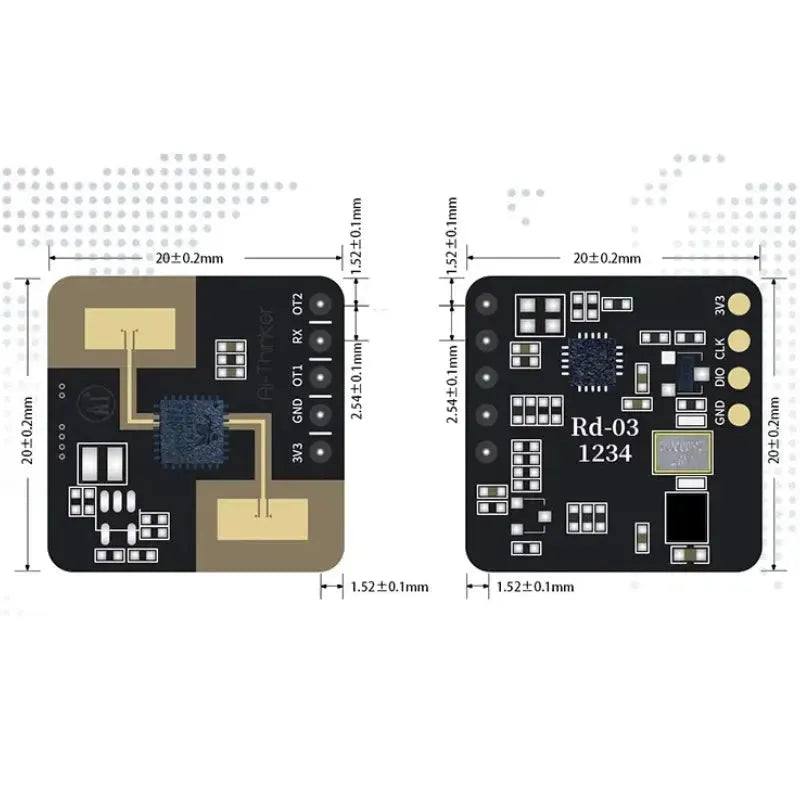

Tamaño del producto
