Waveshare Luckfox Lyra Ultra RK3506B Linux Mikro-Entwicklungsplatine 8GB eMMC

Name: Waveshare Luckfox Lyra Ultra RK3506B Linux Mikro-Entwicklungsplatine 8GB eMMC
Brand: Waveshare
SKU: Waveshare-30631
Price: 29.95 EUR
Availability: InStock

€29,95

incl. VAT

Artikelnummer: Waveshare-30631

Pre-order

Menge

Kostenloser Versand ab 30€ in Deutschland, 50€ in der EU!

- Lieferzeit für EU- und US-Länder: 5~10 Werktage.

- Lieferzeit für andere Länder: 2~2,5 Wochen.

- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.

- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.

Garantierter sicherer Checkout

Waveshare Luckfox Lyra Ultra RK3506B Linux Mikro-Entwicklungsplatine 8GB eMMC

Luckfox Lyra Ultra RK3506B Linux Micro Entwicklungsboard, Onboard 8GB eMMC, integriert Triple-Core ARM Cortex-A7 und ARM Cortex-M0 Prozessoren

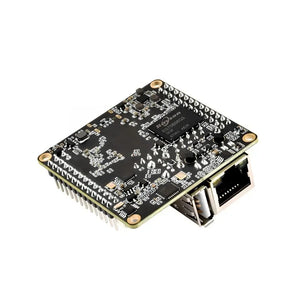

Luckfox Lyra RK3506B Linux Micro Entwicklungsboard, Vorderansicht

Luckfox Lyra RK3506B Linux Micro Entwicklungsboard, Funktionen

Entwicklungsboard-Versionen

Luckfox Lyra Ultra Serie, Versionsoptionen

Spezifikationen

Modell	Luckfox Lyra Ultra	Luckfox Lyra Ultra W
Prozessor	Triple-Core Arm Cortex-A7 (1,2 GHz) + Arm Cortex-M0
Speicher	512MB DDR3L
USB	USB OTG2.0 × 2	Original USB OTG2.0 × 1, Erweiterter USB HOST2.0 × 2 über HUB
Anzeige	MIPI DSI 2-Leiter
GPIO	29 × Rockchip Matrix IO Pins + 4 × GPIO Pins
Ethernet-Anschluss	10/100M Ethernet-Anschluss
Standard-Speicher	8GB eMMC
Drahtlos	-	An Bord 2,4 GHz WiFi 6 / Bluetooth 5.2 / BLE

LCD-Kit-Auswahl

Optional für 10.1-DSI-TOUCH-A Kit

Beispiel für LCD-Kit-Verbindung

Hochintegrierte und leistungsstarke Performance

Luckfox Lyra RK3506B Linux Micro-Entwicklungsboard, verwendet RK3506B Chip

Dreikerniger ARM Cortex-A7 32-Bit-Kern, mit integriertem VFP zur Unterstützung von Einzel- und Doppelpräzisions-Gleitkommaoperationen
Eingebautes ARM Cortex-M0 MCU-Design, unterstützt SMP- und AMP-Konfiguration
Unterstützt DDR2 / DDR3 / DDR3L Speicherinterface-Erweiterung, erfüllt verschiedene Erweiterungsanforderungen
Die Niedriggeschwindigkeitsschnittstellen verwenden das Rockchip Matrix IO-Design, das es ermöglicht, dass reichhaltige Funktionssignale die begrenzten Chip-Pins teilen, was die Anpassung der Peripherieschaltung flexibler macht
Eingebauter Audio- und Videocodec, unterstützt mehrere Audioeingänge und -ausgänge, bietet hochwertige Audio-Wiedergabe- und Aufnahmefunktionen

Einfachere Entwicklung

Integriert DSI-Schnittstelle, USB-A-Anschluss, Ethernet-Anschluss und Lautsprecheranschluss usw.

Luckfox Lyra RK3506B Linux Micro-Entwicklungsboard, integriert DSI-Schnittstelle, USB-A-Anschluss, Ethernet-Anschluss und Lautsprecheranschluss

WiFi 6 und Bluetooth Modul

Integriertes 2,4 GHz WiFi 6 und Bluetooth 5.2/BLE Modul, bietet stabile Verbindung und effiziente Übertragung

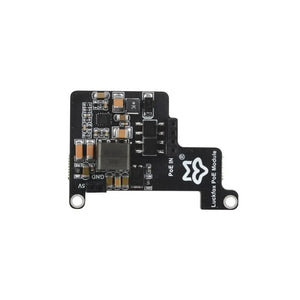

Reservierter PoE-Modul-Anschluss

Flexibler bei der Stromversorgung

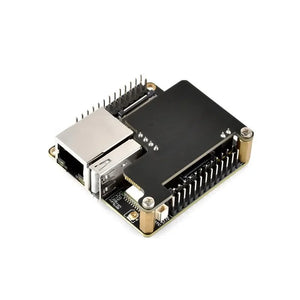

Luckfox Lyra Ultra Serie, optional mit PoE-Modul

Luckfox Lyra Ultra Serie, unterstützt PoE-Stromversorgung

* Das PoE-Modul ist optional, und der im Bild gezeigte Switch ist NICHT enthalten.

MIPI DSI 2-Leiter-Schnittstelle

Kompakte Größe, leistungsstarke Performance, einfache Ansteuerung großer Bildschirme

* Unterstützt bis zu 1280 × 800 @ 60Hz Auflösung.

Rockchip Matrix IO Design

Das Rockchip Matrix IO unterstützt 98 multiplexe Funktionen und ermöglicht flexible Pinbelegung

Geeignet für weitere Anwendungsbeispiele

Pin-Belegung

Was ist an Bord

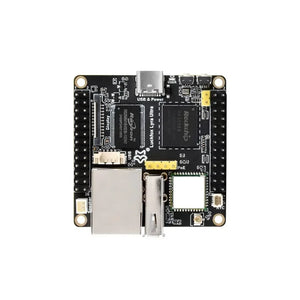

Luckfox Lyra Ultra RK3506B Linux Micro-Entwicklungsboard, Onboard-Komponenten

Type-C-Anschluss
für Stromversorgung und Programmierung
USER-LED
zur Anzeige des Systembetriebsstatus im Standard-Image, programmierbare Anzeige
BOOT-Taste
Drücken Sie es beim Einschalten oder Zurücksetzen, um in den Download-Modus zu gelangen
RESET-Taste
GPIO-Header
RTC-Batterieanschluss
Antennenanschluss
WIFI/Bluetooth-Modul
2,4G WiFi 6; BT5.2/BLE Bluetooth-Modul
USB-A-Anschluss
RJ45 100M Ethernet-Anschluss
Lautsprecheranschluss
MX1.25 2P-Stecker, unterstützt 8Ω 1W Lautsprecher

MX1.25 4P USB-Anschluss
Unterstützt Umwandlung in USB-A-Schnittstelle (nur verfügbar bei der Board-Version mit Wi-Fi-Modul)
DSI-Anzeigeinterface
MIPI DSI 2-Leiter
512MB DDR3L
RK3506B
Multicore-heterogenes SoC mit Tri-Core ARM Cortex-A7 + ARM Cortex-M0
PoE-Modul / externer Stromversorgungsanschluss
zum Anschluss einer externen 5V-Stromversorgung oder PoE-Modul-Stromversorgung
PoE-Modulanschluss
CH334F
USB-HUB-Chip
CH182H2
100 Mbps Ethernet PHY-Chip
8GB EMMC

Umrissmaße

Luckfox Lyra Produktauswahl

PRODUKT	Hauptchip	Speicher	DSI	USB	Standard-Speicher	EIGENSCHAFTEN
Luckfox Lyra	RK3506G2	128MB DDR3L	2-Spur (1,5 Gbps/Spur)	2 × USB OTG	TF-Karte (nicht enthalten)	Mehrkern-heterogener CPU, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, reservierte RMII-Schnittstelle usw.
Luckfox Lyra B					SPI NAND FLASH (256MB)
Luckfox Lyra Plus					SPI NAND FLASH (256MB)	Mehrkern-heterogener CPU, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, 10M/100M Ethernet-Anschluss usw.
Luckfox Lyra Ultra	RK3506B	512MB DDR3L			eMMC (8GB)	Mehrkern-heterogener CPU, onboard DDR3L, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, 10M/100M Ethernet-Anschluss, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Luckfox Lyra Ultra W				USB OTG2.0 × 1, Erweiterter USB HOST2.0 × 2 über HUB	eMMC (8GB)	Heterogener Mehrkern-CPU, onboard WiFi-Modul und DDR3L, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, 10M/100M Ethernet-Port, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Luckfox Lyra Zero W				USB OTG2.0 × 1, Erweiterter USB HOST2.0 × 2 über HUB	SPI NAND FLASH(256MB)	Heterogener Mehrkern-CPU, onboard WiFi-Modul und DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), onboard Antenne
Core35060800				USB OTG × 2	-	Heterogener Mehrkern-CPU, onboard DDR3L, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC und 10M/100M RMII usw.
Core35060808				USB OTG × 2	eMMC (8GB)
Luckfox Lyra Pi A				USB OTG2.0 × 1, erweiterter USB HOST2.0 × 3 über HUB		Heterogener Mehrkern-CPU, Onboard 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss usw.
Luckfox Lyra Pi A W						Heterogener Mehrkern-CPU, Onboard-WiFi-Modul, 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss usw.
Luckfox Lyra Pi B					TF-Karte (NICHT enthalten)	Heterogener Mehrkern-CPU, Onboard 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss, TF-Kartensteckplatz usw.
Luckfox Lyra Pi B W					TF-Karte (NICHT enthalten)	Heterogener Mehrkern-CPU, Onboard-WiFi-Modul, 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss, TF-Kartensteckplatz usw.
