Waveshare Luckfox Lyra RK3506G2 Linux Mikro-Entwicklungsplatine

€8,95

incl. VAT

Artikelnummer: Waveshare-29762

Pre-order

Type: Basic

Basic 256MB Flash

Produktvarianten

Menge

Kostenloser Versand ab 30€ in Deutschland, 50€ in der EU!

- Lieferzeit für EU- und US-Länder: 5~10 Werktage.

- Lieferzeit für andere Länder: 2~2,5 Wochen.

- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.

- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.

Garantierter sicherer Checkout

Waveshare Luckfox Lyra RK3506G2 Linux Mikro-Entwicklungsplatine

Luckfox Lyra RK3506G2 Linux Micro Development Board, integriert dreikernige ARM Cortex-A7 und ARM Cortex-M0 Prozessoren

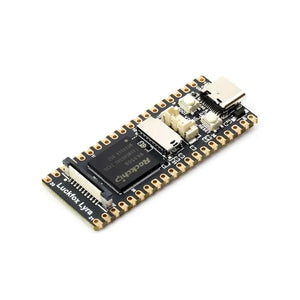

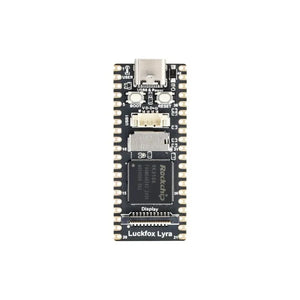

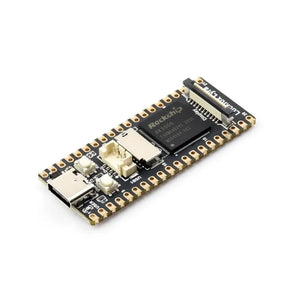

Luckfox Lyra RK3506G2 Linux Micro Development Board, Vorderansicht

Luckfox Lyra RK3506G2 Linux Micro Development Board, Funktionen

Entwicklungsboard-Versionen

Luckfox Lyra RK3506G2 Linux Micro Development Board, Versionen und Pinheader-Optionen

Spezifikationen


Prozessor	Dreikerniger Arm Cortex-A7 (1,2 GHz) + Arm Cortex-M0
Speicher	128MB DDR3L
USB	USB OTG2.0 × 2
Anzeige	MIPI DSI 2-Leiter
GPIO	24 × Rockchip Matrix IO-Pins

Standard-Speicher	Luckfox Lyra: TF-Karte (nicht enthalten) Luckfox Lyra B: SPI NAND FLASH (256MB)

Kit-Auswahl

Hochintegriert und leistungsstark

Luckfox Lyra RK3506B Linux Micro Development Board, verwendet RK3506B Chip

Dreikerniger ARM Cortex-A7 32-Bit-Kern, mit integriertem VFP zur Unterstützung von Einzel- und Doppelpräzisions-Gleitkommaoperationen
Eingebautes ARM Cortex-M0 MCU-Design, unterstützt SMP- und AMP-Konfiguration
Eingebauter 128MB DDR3L für Multi-Core-Anwendungen
Die Niedriggeschwindigkeitsschnittstellen verwenden das Rockchip Matrix IO Design, das reichhaltige Funktionssignale auf begrenzte Chip-Pins verteilt und so die Anpassung der Peripherieschaltung flexibler macht
Eingebauter Audio- und Videocodec, unterstützt mehrere Audioeingänge und -ausgänge, bietet hochwertige Audio-Wiedergabe- und Aufnahmefunktionen

Einfacher zu entwickeln

Integriert TF-Kartensteckplatz, DSI-Schnittstelle und USB-Anschluss

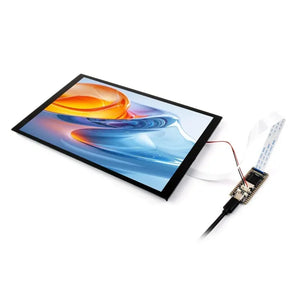

MIPI DSI 2-Lane Schnittstelle

Kompakte Größe, leistungsstark, einfach große Bildschirme anzusteuern

Rockchip Matrix IO Design

Das Rockchip Matrix IO unterstützt 98 multiplexierte Funktionen und ermöglicht eine flexible Pinbelegung

Optional mit 256MB SLC NAND FLASH

Bietet ein besseres Benutzererlebnis

* Nur Luckfox Lyra B-Versionen mit 256MB Flash, während die Luckfox Lyra Versionen eine zusätzliche TF-Karte (NICHT enthalten) für die Speicherung benötigen.

Geeignet für weitere Anwendungsbeispiele

Pinbelegung

Was ist an Bord

Luckfox Lyra RK3506G2 Linux Micro Entwicklungsboard, Onboard-Komponenten

USB Type-C Anschluss
für Stromversorgung und Programmierung
ACT-LED
BOOT-Taste
Beim Einschalten drücken, um in den Download-Modus zu gelangen
RESET-Taste
USB MX1.25 4P Anschluss
kann über ein Adapterkabel in einen USB Typ-A Anschluss umgewandelt werden

TF-Kartensteckplatz
RK3506G2
Multicore-heterogenes SoC mit integriertem Triple-Core ARM Cortex-A7 + ARM Cortex-M0
DSI Display-Schnittstelle
MIPI DSI 2-Leiter
W25N02KV
256MB SLC NAND FLASH (nur für Luckfox Lyra B Versionen)

Produktpräsentation

Luckfox Lyra RK3506G2 Linux Micro Entwicklungsboard, Produktansicht

Umrissmaße

Luckfox Lyra Produktauswahl

PRODUKT	Hauptchip	Speicher	DSI	USB	Standard-Speicher	EIGENSCHAFTEN
Luckfox Lyra	RK3506G2	128MB DDR3L	2-Spur (1,5 Gbps/Spur)	2 × USB OTG	TF-Karte (nicht enthalten)	Mehrkern-heterogener CPU, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, reservierte RMII-Schnittstelle usw.
Luckfox Lyra B					SPI NAND FLASH (256MB)
Luckfox Lyra Plus					SPI NAND FLASH (256MB)	Mehrkern-heterogener CPU, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, 10M/100M Ethernet-Anschluss usw.
Luckfox Lyra Ultra	RK3506B	512MB DDR3L			eMMC (8GB)	Mehrkern-heterogener CPU, onboard DDR3L, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, 10M/100M Ethernet-Anschluss, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Luckfox Lyra Ultra W				USB OTG2.0 × 1, Erweiterter USB HOST2.0 × 2 über HUB	eMMC (8GB)	Heterogener Mehrkern-CPU, onboard WiFi-Modul und DDR3L, kompatibel mit Raspberry Pi DSI-Bildschirmen, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC, 10M/100M Ethernet-Port, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Luckfox Lyra Zero W				USB OTG2.0 × 1, Erweiterter USB HOST2.0 × 2 über HUB	SPI NAND FLASH (256MB)	Heterogener Mehrkern-CPU, onboard WiFi-Modul und DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), onboard Antenne
Core35060800				USB OTG × 2	-	Heterogener Mehrkern-CPU, onboard DDR3L, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), ADC und 10M/100M RMII usw.
Core35060808				USB OTG × 2	eMMC (8GB)
Luckfox Lyra Pi A				USB OTG2.0 × 1, erweiterter USB HOST2.0 × 3 über HUB		Heterogener Mehrkern-CPU, Onboard 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss usw.
Luckfox Lyra Pi A W						Heterogener Mehrkern-CPU, Onboard-WiFi-Modul, 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss usw.
Luckfox Lyra Pi B					TF-Karte (NICHT enthalten)	Heterogener Mehrkern-CPU, Onboard 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss, TF-Kartensteckplatz usw.
Luckfox Lyra Pi B W					TF-Karte (NICHT enthalten)	Heterogener Mehrkern-CPU, Onboard-WiFi-Modul, 4G-Modul M.2 Steckplatz, DDR3L, kompatibel mit Raspberry Pi DSI LCD, RM_IO-Unterstützung (Multiplexing von PWM, UART, I2C, SPI, CAN und anderen Funktionssignalen), duale 10M/100M Ethernet-Ports, 3,5-mm-Kopfhörer-/Mikrofonanschluss, TF-Kartensteckplatz usw.
