Waveshare ESP32-S3 1,54 Zoll E-Paper AIoT Entwicklungsboard 200 × 200

Waveshare ESP32-S3 1,54 Zoll E-Paper AIoT Entwicklungsboard 200 × 200

18,95 €
ESP32-S3 1,54-Zoll e-Paper AIoT Entwicklungsboard, 200 × 200, Schwarz / Weiß, unterstützt Wi-Fi- und BLE-Dualmodus-Kommunikation

Unterstützt KI-Sprachinteraktion, Temperatur- und Feuchtigkeitsüberwachung sowie DIY-Kreativfunktionen usw.

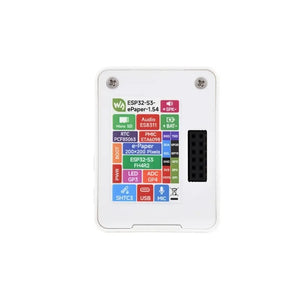

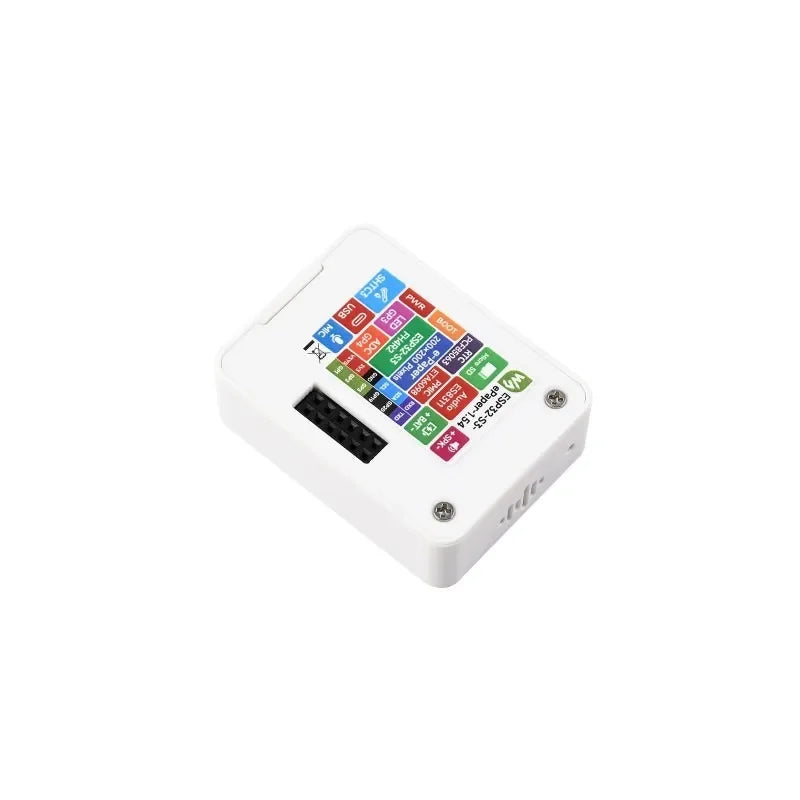

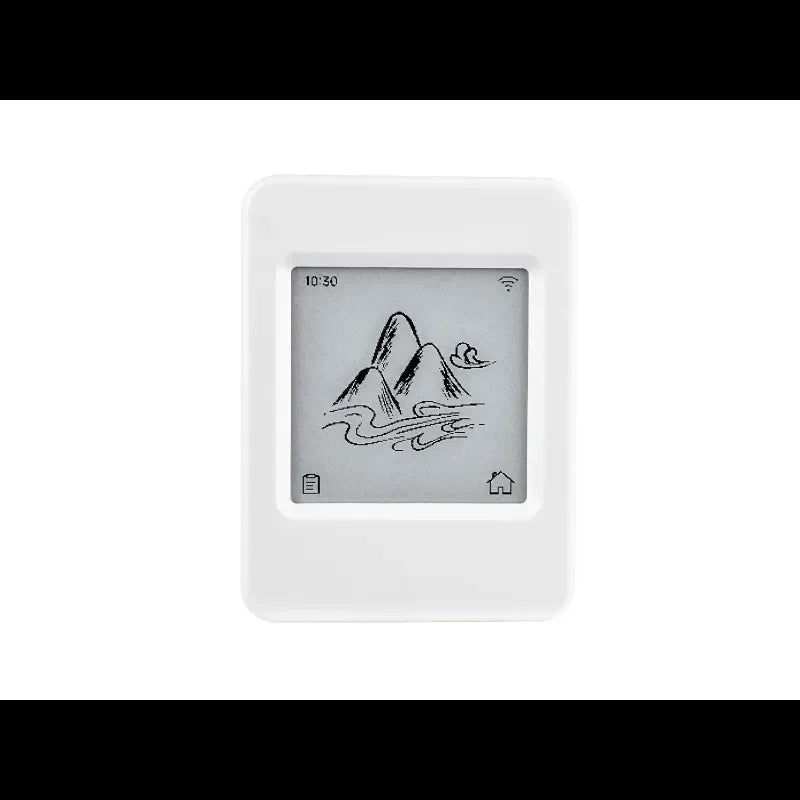

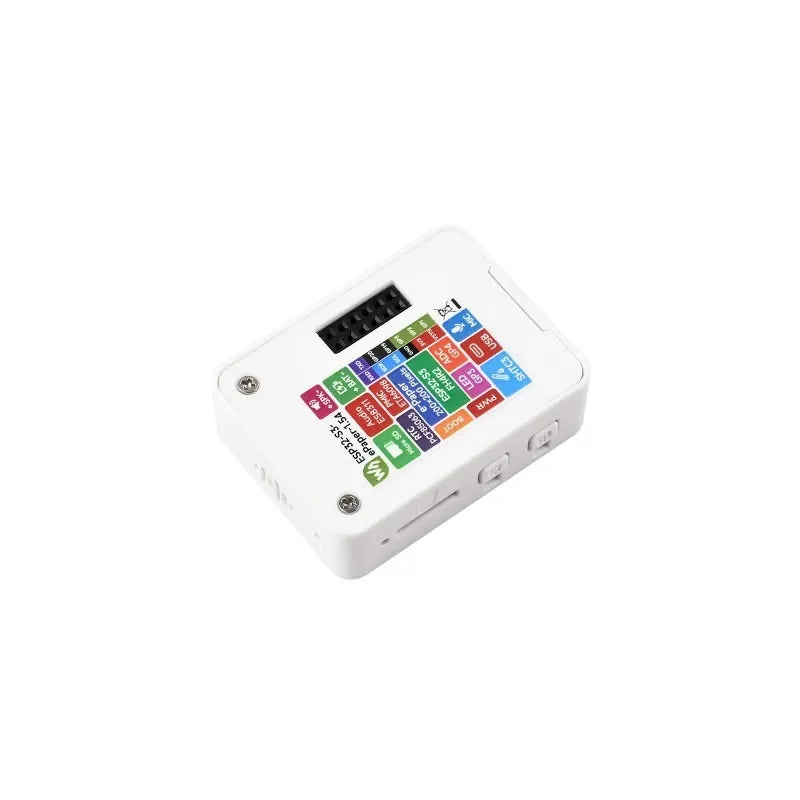

ESP32-S3 1,54-Zoll e-Paper AIoT Entwicklungsboard, Vorderansicht
ESP32-S3 1,54-Zoll e-Paper AIoT Entwicklungsboard, Merkmale

Versionsoptionen

ESP32-S3-ePaper-1.54, mit Lithium-Akku

ESP32-S3-ePaper-1.54
Wird mit einem MX1.25 3,7V Lithium-Akku geliefert (kann im Gehäuse installiert werden)

ESP32-S3-ePaper-1.54-DE, ohne Lithium-Akku

ESP32-S3-ePaper-1.54-DE
ohne Lithium-Akku


Eigenschaften

Das ESP32-S3-ePaper-1.54 ist ein e-Paper AIoT Entwicklungsboard, ausgestattet mit einem ESP32-S3 Mikrocontroller, der Wi-Fi- und BLE-Dualmodus-Kommunikation unterstützt. Integriertes 1,54-Zoll E-Paper-Display mit extrem niedrigem Stromverbrauch und Sonnenlichtlesbarkeit, geeignet für tragbare Geräte und Szenarien mit langer Batterielaufzeit. Integriert mit einem RTC-Chip, SHTC3 Temperatur- und Feuchtigkeitssensor, TF-Kartensteckplatz, energiesparendem Audio-Codec-Chip-Schaltkreis und Lithium-Akku-Lademanagement-Schaltkreis. Reservierte Schnittstellen einschließlich USB, UART, I2C und GPIO für einfache Funktionserweiterung und Sensoranbindung, bietet eine flexible und zuverlässige Entwicklungsplattform für IoT-Endgeräte, elektronische Etiketten, tragbare Displays und andere Anwendungen.

  • Verwendet leistungsstarken Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240MHz Hauptfrequenz
  • Unterstützt 2,4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit integrierter Antenne
  • Eingebauter 512KB SRAM, 384KB ROM, mit integriertem Flash und PSRAM
  • Integriertes 1,54-Zoll-E-Paper-Display, 200 × 200 Auflösung, bietet hohen Kontrast und weiten Betrachtungswinkel
  • Onboard-Audio-Codec-Chip, unterstützt Sprachaufnahme und Wiedergabe, ermöglicht KI-Sprachinteraktionsanwendungen
  • Integrierter PCF85063 RTC-Chip und SHTC3 Temperatur- & Feuchtigkeitssensor für genaue RTC-Verwaltung und Umweltüberwachung
  • Integrierter TF-Kartensteckplatz für externe Speicherung von Bildern oder Dateien
  • Integrierte programmierbare PWR- und BOOT-Seitentasten für benutzerdefinierte Funktionsentwicklung
  • Reservierter 2 × 6 2,54mm Raster Stiftleiste für bequeme externe Erweiterung


Spezifikationen

Anzeigepanel E-Paper Display Anzeigegröße 1.54inch
Auflösung 200 × 200 Graustufen 2
Schnittstelle SPI Vollständige Aktualisierungszeit 2s
Anzeige Farbe Schwarz, Weiß Teilweise Aktualisierungszeit 0.3s
Blickwinkel >170° Anzeige Typ Passiv reflektierend



Integrierter Audio-Codec-Chip

Unterstützt hochwertige Audioverarbeitung und bietet klaren und hochwertigen Audioeingang und -ausgang

ESP32-S3 1,54 Zoll e-Paper AIoT Entwicklungsboard, integrierter Audio-Codec-Chip

Unterstützt KI-Sprachinteraktion

Ermöglicht den Zugriff auf Online-Großmodell-Plattformen wie DeepSeek, Doubao usw.

ESP32-S3 1,54-Zoll e-Paper AIoT Entwicklungsboard, erklärt den Prozess der KI-Sprachinteraktion

Vorteile von EINK

E-Paper-Display nutzt mikroverkapselte elektrophoretische Technologie zur Anzeige, das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion des Umgebungslichts sichtbar wird, ähnlich wie bei traditionellem bedrucktem Papier.
E-Paper-Display zeigt Bilder/Texte klar unter Lampenlicht oder Tageslicht an, benötigt keine Hintergrundbeleuchtung und bietet einen Betrachtungswinkel von fast bis zu 180°. Es wird aufgrund seines papierähnlichen Effekts meist als E-Reader verwendet.

epaper-advantage

Anwendungsszenarien

Geeignet für Sprachinteraktion und E-Reader usw.

ESP32-S3 1,54-Zoll e-Paper AIoT Entwicklungsboard, Sprachinteraktion

Sprachinteraktion

ESP32-S3 1,54-Zoll e-Paper AIoT Entwicklungsboard, unterstützt E-Reader

E-Reader

Unterstützt ESP-IDF, Arduino IDE

Umfassendes SDK, Entwicklerressourcen und Tutorials, die Ihnen den einfachen Einstieg erleichtern

ESP32-S3-ePaper-1.54, unterstützt ESP-IDF ESP32-S3-ePaper-1.54, unterstützt Arduino

Was an Bord ist

ESP32-S3 1,54-Zoll e-Paper AIoT Entwicklungsboard, ausführliche Einführung
  1. ESP32-S3FH4R2
    Wi-Fi- und Bluetooth-SoC, 240 MHz Betrieb, mit integriertem Flash und PSRAM
  2. TF-Kartensteckplatz
    Die TF-Karte muss vor der Verwendung auf FAT32 formatiert werden
  3. ES8311 Audio-Codec-Chip
    Unterstützt Audioeingang und -ausgang, energiesparendes Design, geeignet für Spracherkennung und Sprachwiedergabeanwendungen
  4. BOOT-Taste
    Drücken Sie es beim Einschalten, um in den Download-Modus zu gelangen
  5. PWR-Taste
    Ermöglicht die Steuerung der Stromversorgung per Softwarekonfiguration bei Verwendung einer Lithiumbatterie als Stromquelle
  6. Type-C-Anschluss
    ESP32-S3 USB-Anschluss zum Programmieren und Log-Ausgabe
  7. Mikrofon
    für Audioaufnahme
  1. SHTC3 Temperatur- und Feuchtigkeitssensor
    bietet Messung von Umgebungstemperatur und -feuchtigkeit, ermöglicht Umweltüberwachungsfunktion
  2. MX1.25 2PIN Lautsprecher-Steckverbinder
    Audio-Ausgangssignal, zum Anschluss eines externen Lautsprechers
  3. MX1.25 2PIN Lithiumbatterie-Steckverbinder
    zum Anschluss einer Lithiumbatterie
  4. Onboard-Antenne
    Unterstützt 2,4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE)
  5. PCF85063 (Rückseite)
    RTC-Chip mit Zeitmessfunktion
  6. 2 × 6PIN 2,54mm Raster weibliche Stiftleiste
  7. Lautsprecher
    für Audiowiedergabe

Umrissmaße

ESP32-S3 1,54 Zoll E-Paper AIoT Entwicklungsboard, Außenmaße

Unterstützt Massenanpassung

Unterstützt Massenanpassung einschließlich Touch-Funktion und vierfarbigem E-Paper-Display in Rot / Gelb / Schwarz / Weiß usw.

Touch E-Paper-Display

Touch E-Paper-Display

Vierfarbiger E-Paper-Bildschirm

Vierfarbiger E-Paper-Bildschirm
