Waveshare ESP32-S3 1.28 Zoll Doppeltes Auge Rundes Touch-LCD-Entwicklungsboard

Waveshare ESP32-S3 1.28 Zoll Doppeltes Auge Rundes Touch-LCD-Entwicklungsboard

32,95 €
ESP32-S3 1,28-Zoll Double Eye Rund-LCD AIoT Entwicklungsboard, onboard duale 1,28-Zoll IPS-Displays, 240 × 240 Auflösung, Dual-Core 240MHz Prozessor, unterstützt Wi-Fi / Bluetooth 5

Duale IPS-Displays | 1,28 Zoll | 240 × 240 | SPI-Kommunikation

Unterstützt KI-Sprachinteraktion, onboard TF-Kartensteckplatz, Lithium-Akku-Anschluss und DIY-Anschlüsse usw.

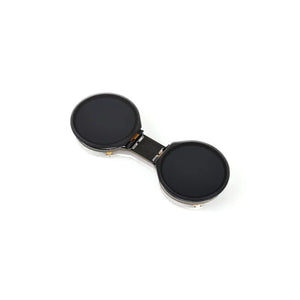

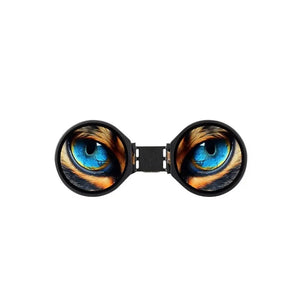

ESP32 S3 DualEye Touch LCD 1.28, Vorderansicht ESP32 S3 DualEye Touch LCD 1.28, Merkmale

Eigenschaften

Das ESP32-S3-DualEye-Touch-LCD-1.28 ist ein AIoT-Mikrocontroller-Entwicklungsboard basierend auf ESP32-S3 mit dualen Eye-LCD-Displays. Entwickelt für Maker und Elektronik-Enthusiasten, unterstützt es 2,4GHz Wi-Fi und Bluetooth BLE 5. Es integriert Flash und PSRAM mit hoher Kapazität, onboard duale 1,28-Zoll-LCD-Displays, die GUI-Programme wie LVGL flüssig ausführen können. Zusätzlich integriert es ein Mikrofon, Lautsprecheranschluss, Lithium-Akku-Ladekreis und reserviert einen TF-Kartensteckplatz sowie DIY-Erweiterungsanschlüsse. Es eignet sich für schnelle Entwicklungen basierend auf ESP32-S3 für Anwendungen wie HMI (Human-Machine Interface), doppelte Eye-Roboteragenten und KI-Sprachinteraktionsspielzeuge. Ob Sie einen Roboter bauen möchten, der "zwinkern" kann, eine intelligente IoT-Schnittstelle erstellen, touchgesteuerte Spiele entwerfen oder futuristische Wearables entwickeln wollen, dieses Board ist eine ideale Wahl.

  • Ausgestattet mit leistungsstarkem Xtensa 32-Bit LX7 Dual-Core Prozessor, bis zu 240MHz Hauptfrequenz
  • Unterstützt 2,4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit onboard Antenne
  • Integrierter 512KB SRAM und 384KB ROM, mit onboard 8MB PSRAM und 16MB Flash
  • Onboard duale 1,28-Zoll-LCD-Displays, 240 × 240 Auflösung, 65K Farben, optional mit Touch-Funktion
  • Onboard ES8311 Audio-Codec und ES7210 Audio-ADC-Chip, ausgestattet mit Standard-Mikrofon- und Lautsprecheranschluss, unterstützt KI-Sprachinteraktion
  • Onboard TF-Kartensteckplatz für bequeme lokale Speichererweiterung, unterstützt das Speichern und Lesen von Daten, Bildern, Audiodateien und mehr
  • Onboard Lithium-Akku-Lademanagement-Modul, reservierter 3,7V Lithium-Akku-Stromversorgungsanschluss
  • Onboard SH1.0 14PIN Anschluss, unterstützt UART, I2C und einige IO-Schnittstellen, für einfache DIY-Anpassungen

Versionsoptionen

ESP32-S3-DualEye-LCD-1.28, ohne Touch-Funktion

ESP32-S3-DualEye-LCD-1.28
ohne Touch-Funktion

ESP32-S3-DualEye-Touch-LCD-1.28, mit Touch-Funktion

ESP32-S3-DualEye-Touch-LCD-1.28
mit Touch-Funktion


Kapazitiver Touch

Optional für kapazitive Touch-Funktion, gesteuert über I2C-Schnittstelle für flexible Bedienung und flüssige UI-Interaktion, mit Interrupt-Unterstützung

ESP32-S3-DualEye-Touch-LCD-1.28

* Nur die ESP32-S3-DualEye-Touch-LCD-1.28-Version unterstützt die Touch-Funktion.


Onboard-Audio-Codec-Chip

Unterstützt hochwertige Audioverarbeitung und bietet klaren und hochwertigen Audioeingang und -ausgang

ESP32-S3-DualEye-Touch-LCD-1.28, Unterstützt hochwertige Audioverarbeitung und bietet klaren und hochwertigen Audioeingang und -ausgang

Unterstützt KI-Sprachinteraktion

Ermöglicht den Zugriff auf Online-Großmodell-Plattformen wie DeepSeek, Doubao usw.

ESP32-S3-DualEye-Touch-LCD-1.28, Ermöglicht den Zugriff auf Online-Großmodell-Plattformen wie GPT, DeepSeek, Doubao usw.

Anwendungsszenarien

Roboter

Roboter

KI-Spielzeug

KI-Spielzeug

Drahtlose IoT-Anwendung

Drahtlose IoT-Anwendung

Lern- oder DIY-Kreativprojekt

Lern- oder DIY-Kreativprojekt



Was an Bord ist

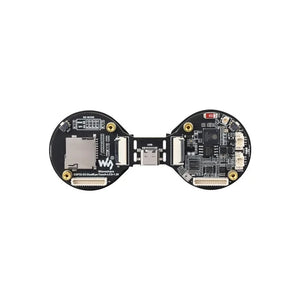

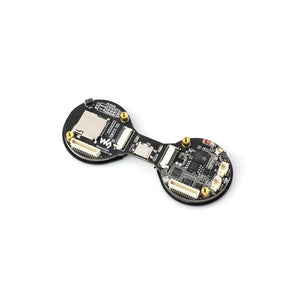

ESP32-S3 DualEye Touch LCD 1.28, Onboard-Komponenten
  1. ESP32-S3R8
    Dual-Core-Prozessor, bis zu 240MHz Betriebfrequenz
  2. 16MB Flash
  3. Batterie-Lademanagement-Chip
  4. Verstärkerchip
  5. ES8311
  6. ES7210
  7. Mikrofon
  8. MP1605GTF-Z
    Stromversorgungsmodul, unterstützt bis zu 3,3V 2A Ausgang
  9. Onboard Keramikantenne
  10. IPEX1 Anschluss
    zum Anschluss einer externen Antenne, durch Nachlöten eines onboard-Widerstands aktivierbar
  11. BOOT-Taste
  12. Widerstand zur Auswahl der GPIO1-Funktion
    standardmäßig auf der Seite in der Nähe des Kristalls verlötet: Der GPIO1-Pin wird zur Messung der Batteriespannung verwendet.
    auf die andere Seite umgelötet: GPIO1 verbindet sich mit dem 17. FPC-Stecker, wodurch die Drei-Bildschirm-Anzeige-Funktion durch Softwareänderung ermöglicht wird
  13. Batterieanschluss
    MX1.25 2-PIN Anschluss, für 3,7V Lithiumbatterie, unterstützt Laden und Entladen
  14. Ladeanzeige
    Lithiumbatterie-Ladeanzeige, leuchtet beim Laden, aus bei voller Ladung (der Lichtstatus ist ungewiss, wenn die Batterie nicht angeschlossen ist)
  1. Lautsprecheranschluss
  2. SH1.0 14-poliger Stecker
  3. 18-poliger FPC-Stecker
    für die Drei-Bildschirm-Anzeige durch Umlöten des 12. Widerstands und Ändern der Anzeige-Konfigurationsparameter im Programm.
    wenn die Platine in zwei Hälften geteilt ist, kann dieser FPC-Stecker mit dem 18. FPC-Stecker verbunden werden, damit beide Displays ordnungsgemäß funktionieren (Hinweis: Wenn die Platine geteilt und über ein FPC-Kabel verbunden ist, ist die RESET-Taste nicht verfügbar)
  4. 18-poliger FPC-Stecker
    zur Verbindung mit dem Host
  5. Auswahl des TF-Karten-Kommunikationsmodus
    wenn die Platine in zwei Hälften geteilt ist, ermöglicht der Wechsel in den SPI-Modus die Steuerung der TF-Karte durch einen externen Master-Controller.
  6. TF-Kartensteckplatz
    Unterstützt TF-Karten mit hoher Kapazität
  7. RESET-Taste
  8. SH1.0 14-poliger Kabelstecker
    zur Steuerung der TF-Karte und des LCD-Displays über die SPI-Schnittstelle, wenn die Platine in zwei Hälften geteilt ist und der 19. Widerstand auf SPI-Modus umgelötet wird
  9. Type-C-Anschluss

Umrissmaße

Außenmaße
