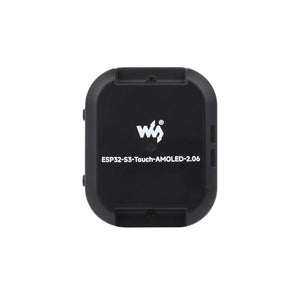

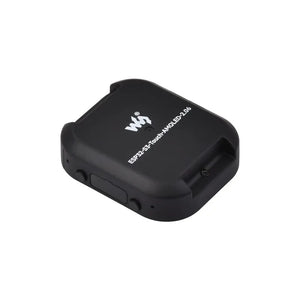

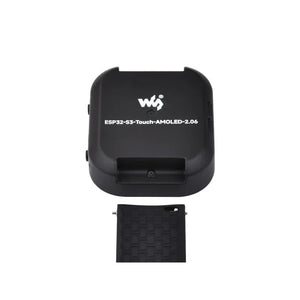

Waveshare ESP32-S3 2,06 Zoll AMOLED Touch-Uhr 410×502 QSPI

Waveshare ESP32-S3 2,06 Zoll AMOLED Touch-Uhr 410×502 QSPI

€33,85

Das ESP32-S3 2,06 Zoll AMOLED Touch Watch Entwicklungsboard ist ein leistungsstarkes, tragbares Entwicklungsboard im Uhrenstil, entworfen von Waveshare. Basierend auf dem ESP32-S3R8 Mikrocontroller integriert es ein 2,06 Zoll AMOLED kapazitives Touch-Display, 6-Achsen-IMU, RTC-Chip, Audio-Codec-Chip, Power-Management-IC und mehr. Es wird mit einem speziell gestalteten Gehäuse mit smartwatch-ähnlichem Aussehen geliefert, ideal für Prototyping und Funktionsprüfung von Wearable-Anwendungen.ESP32-S3 2,06 Zoll Touch-Display Entwicklungsboard, VorderansichtESP32-S3 2,06 Zoll Touch-Display Entwicklungsboard, Merkmale



Versionsoptionen

ESP32-S3-Touch-AMOLED-2.06-EN

ESP32-S3-Touch-AMOLED-2.06-EN
Standardversion, ohne Lithiumbatterie

ESP32-S3-Touch-AMOLED-2.06

ESP32-S3-Touch-AMOLED-2.06
Wird mit einer MX1.25 Lithium-Batterie geliefert
(kann im Gehäuse installiert werden)



Eigenschaften

Das ESP32-S3-Touch-AMOLED-2.06 ist ein leistungsstarkes, tragbares Entwicklungsboard im Uhrenstil, entworfen von Waveshare. Basierend auf dem ESP32-S3R8 Mikrocontroller integriert es ein 2,06 Zoll AMOLED kapazitives Touch-Display, 6-Achsen-IMU, RTC-Chip, Audio-Codec-Chip, Power-Management-IC und mehr. Wird mit einem speziell gestalteten Gehäuse mit smartwatch-ähnlichem Aussehen geliefert, ideal für Prototyping und Funktionsprüfung von Wearable-Anwendungen.

  • Ausgestattet mit ESP32-S3R8 Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240MHz Hauptfrequenz.
  • Unterstützt 2,4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit onboard Antenne.
  • Integriert 512KB SRAM und 384KB ROM, mit onboard 8MB PSRAM und einem externen 32MB Flash-Speicher.
  • Type-C-Anschluss, verbessert die Gerätekompatibilität, einfacher zu bedienen.
  • Onboard 2,06 Zoll AMOLED kapazitiver Touch-Display für klare Farbbilddarstellung, 410 × 502 Auflösung, 16,7M Farben.
  • Eingebauter CO5300 Display-Treiber und FT3168 kapazitiver Touch-Chip, die jeweils QSPI- und I2C-Kommunikation verwenden, was die IO-Ressourcen effektiv spart.
  • Onboard QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten, Schrittzählung usw.
  • An Bord PCF85063 RTC-Chip, mit Lithium-Batterie über AXP2101-Chip für unterbrechungsfreie Stromversorgung betrieben.
  • Onboard PWR- und BOOT-Programmierbare Tasten für einfache Entwicklung benutzerdefinierter Funktionen.
  • An Bord 3,7V MX1.25 Lithium-Batterie Lade-/Entladeanschluss.
  • An Bord reservierte Pads für 1 × I2C, 1 × UART und 1 × USB-Schnittstellen zum Anschluss von Peripheriegeräten und zur Fehlerbehebung.
  • Onboard TF-Kartensteckplatz für erweiterten Speicher und schnellen Datentransfer, geeignet für Anwendungen wie Datenaufzeichnung und Medienwiedergabe, vereinfacht das Schaltungsdesign.
  • Verwendet AXP2101-IC für effizientes Energiemanagement, unterstützt mehrere Spannungs-Ausgänge, Batterieladung, Batteriemanagement und Optimierung der Batterielebensdauer usw.
  • Verwendet AMOLED-Bildschirm mit Vorteilen wie hohem Kontrast, weitem Betrachtungswinkel, reichen Farben, schneller Reaktion, dünnerem Design und geringem Stromverbrauch usw.



AMOLED-Parameter

Display-Panel AMOLED Anzeigengröße 2,06 Zoll
Auflösung 410 × 502 Pixel Anzeige Farben 16,7M
Helligkeit 600 cd/㎡ Kontrastverhältnis 100000:1
Kommunikationsschnittstelle QSPI Treiber-IC CO5300
Hauch Unterstützt Touch-IC FT3168



Kleine Größe, mehr Touch-Möglichkeiten

Geeignet für die Entwicklung verschiedener Smart-Geräte und kann eine Mensch-Computer-Interaktionsfunktion realisieren. Unterstützt den Anschluss an eine Batterie für den unabhängigen Betrieb.

ESP32-S3 2,06-Zoll Touch-Display-Entwicklungsboard, Touch-Demo



Verwendet AMOLED-Bildschirm

Die Display-Technologie der nächsten Generation, im Vergleich zu herkömmlichen LCD-Displays bietet der AMOLED-Bildschirm eine präzise Lichtsteuerung, die feinere Farben, mehr Bilddetails und lebendigere Videos und Bilder darstellt.

ESP32-S3 Touch AMOLED 2.06, verwendet AMOLED-Bildschirm



178° weiter Betrachtungswinkel

Ausgezeichnete Display-Leistung, 16,7 Mio. Farben, weiter Betrachtungswinkel.

ESP32-S3 Touch AMOLED 2,06, mit weitem Betrachtungswinkel



Onboard Audio-Codec

Onboard ES8311 Audio-Codec-Chip und ES7210 Echounterdrückungsschaltung. Erfüllt tägliche Audio-Anwendungsszenarien.

ESP32-S3 Touch AMOLED 2,06, Onboard-Audio-Codec



Unterstützt Offline-Spracherkennung und KI-Sprachinteraktion

Ermöglicht den Zugriff auf Online-Großmodell-Plattformen wie DeepSeek, Doubao usw.

ESP32-S3 Touch AMOLED 2,06, ermöglicht den Zugriff auf Online-Großmodell-Plattformen



Unterstützt ESP-IDF, Arduino

Umfassendes SDK, Entwicklerressourcen, Tutorials, die Ihnen den einfachen Einstieg erleichtern.

ESP32-S3 Touch AMOLED 2,06, unterstützt ESP-IDF ESP32-S3 Touch AMOLED 2,06, unterstützt Arduino



Wi-Fi- und BLE 5-Unterstützung

ESP32-S3 integriert 2,4 GHz Wi-Fi (802.11 ax/b/g/n) mit 40 MHz Bandbreitenunterstützung. Sein Bluetooth Low Energy Subsystem unterstützt Bluetooth 5 (LE) und Bluetooth Mesh.

ESP32-S3 Touch AMOLED 2,06, mit Wi-Fi- und BLE 5-Unterstützung

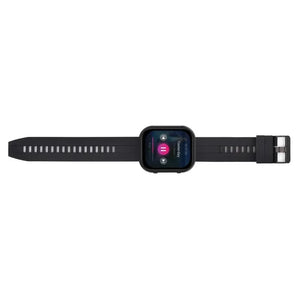

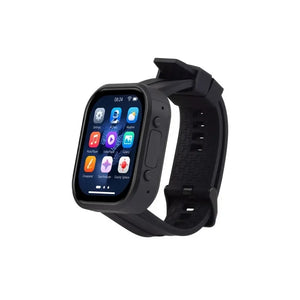

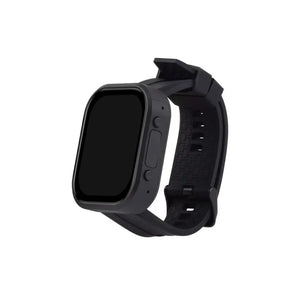

Tragbares Design

Abnehmbare Uhrenarmbänder für einfachen Austausch und bequeme Kombination mit verschiedenen Stilen.

ESP32-S3 Touch AMOLED 2,06, wird mit Uhrenarmbändern geliefert



Was an Bord ist

ESP32-S3 2,06-Zoll Touch-Display Entwicklungsboard, Onboard-Komponenten



Pin-Belegung

ESP32-S3 2,06-Zoll Touch-Display Entwicklungsboard, Pinbelegung



Umrissmaße

ESP32-S3 2,06-Zoll Touch-Display Entwicklungsboard, Abmessungen
