Waveshare ESP32-S3 1,85 Zoll Rundes LCD Smart Speaker Gehäuse

Artikelnummer: Waveshare-30684
Verkaufspreis 36,85 €
incl. VAT
excl. VAT
In Stock & Ready to Ship
Visa
PayPal
Mastercard
American Express
Shop Pay
📦 From 50€ in Germany, 100€ in the EU, 45€ in the US!
🚀
Express Shipping Available:
Need it faster? Contact us via phone or email for expedited delivery.
⏳
Pre-orders are welcome!
Popular items sell out fast. Pre-order now and we'll restock & ship from Germany within 5-10 working days.

Eine Frage stellen

Garantie- & Rückgaberecht

Gültig ab: 10. Dezember 2025

Bei OpenELAB verpflichten wir uns, genaue Produktbeschreibungen und hochwertige Elektronik bereitzustellen. Die folgende Richtlinie beschreibt Ihre Rechte und Pflichten und ist darauf ausgelegt, sowohl für unsere Kunden als auch für unsere globalen Geschäftsabläufe fair zu sein.

1. Garantiebedingungen

A. Standard-Garantie (Global & US)

Für Kunden in den Vereinigten Staaten, Asien und anderen Nicht-EU-Regionen:

  • Garantiezeitraum: OpenELAB bietet eine 12-monatige Garantie ab Lieferdatum.

  • Abdeckung: Diese Garantie deckt Material- und Verarbeitungsfehler bei normaler Nutzung ab.

  • Lösung: Wir reparieren oder ersetzen defekte Geräte kostenlos.

B. Gesetzliche Rechte für EU/UK-Kunden (EU-Konformität)

Wenn Sie als Verbraucher in der Europäischen Union oder im Vereinigten Königreich wohnen und über unsere globale Website kaufen:

  • Gesetzliche Gewährleistung: Sie haben Anspruch auf eine 24-monatige gesetzliche Gewährleistung für Konformitätsmängel, die zum Zeitpunkt der Lieferung vorhanden sind, gemäß den EU-Verbraucherschutzgesetzen.

  • Bezug: Die Standard-Garantie (Abschnitt 1.A) gilt zusätzlich zu Ihren gesetzlichen Rechten und ersetzt diese nicht.

C. Garantieausschlüsse (Gilt für ALLE Regionen)

Garantieanspruch ist UNGÜLTIG wenn der Schaden verursacht wurde durch:

  1. Missbrauch: Falsche Installation, Verpolung oder Überschreitung der Spannungsgrenzen.

  2. Nicht autorisierte Modifikation: Dies schließt ausdrücklich ein Löten, Abtrennen von Pins, Modifikation der Leiterplatte oder Installation nicht autorisierter/Beta-Firmware die das Gerät „bricken“.

  3. Physische Schäden: Stürze, Feuchtigkeits-/Wasserschäden oder Stromstöße (Blitzschlag).

  4. Normale Abnutzung: Verbrauchsmaterialien (z. B. Batterien), es sei denn, sie sind bei Ankunft defekt.

Hinweis: Bei Reparaturen außerhalb der Garantie (z. B. durch den Kunden verursachte Schäden) können wir Reparaturdienste gegen Gebühr anbieten. Versand- und Diagnosekosten trägt der Kunde.

2. Rückgabe- & Rückerstattungsrichtlinie

A. Rückgabefrist

  • Standard: Sie können eine Rückgabe innerhalb von 31 Tage nach Erhalt Ihrer Bestellung zurückzutreten.

B. Rückerstattungsbedingungen & Wiedereinlagerungsgebühren

Zum Schutz vor Missbrauch der Richtlinie wird der Erstattungsbetrag streng nach dem Zustand des zurückgesandten Artikels bestimmt.

1. Volle Rückerstattung (100%)

  • Der Artikel ist Brandneu, ungeöffnet und unbenutzt.

  • Die Originalverpackung ist intakt und versiegelt.

  • Alle Zubehörteile sind vorhanden.

2. Teilweise Rückerstattung (Wiedereinlagerungsgebühr / Wertminderung)
Wenn der Artikel in einem Zustand zurückgegeben wird, der einen Verkauf als neu verhindert, behält sich OpenELAB das Recht vor, eine Wiedereinlagerungsgebühr (für US/Global) oder eine Entschädigung für Wertverlust (für EU) vom Rückerstattungsbetrag abzuziehen.
Abzüge gelten, wenn:

  • Gebrauchsspuren: Sichtbare Kratzer, Montagezeichen an Schraubenlöchern oder Fingerabdrücke.

  • Beschädigte Verpackung: Originalverpackung ist zerrissen, beschriftet oder fehlt.

  • Technische Änderung: Das Gerät wurde gelötet, dauerhaft installiert oder mit nicht autorisierter Firmware geflasht.

  • Gebrochene Plomben: Antistatikbeutel oder Sicherheitsplomben wurden geöffnet.

Je nach Schwere der Nutzung/Beschädigung kann der Abzug zwischen 15 % bis 50 % des Produktpreises. Artikel, die durch unsachgemäße Verwendung irreparabel beschädigt wurden, werden nicht erstattet.

C. Versandkosten

  • Defekter / falscher Artikel: OpenELAB übernimmt die Rücksendekosten.

  • Kundenreue (Meinungsänderung / falscher Artikel bestellt): Die Kunde ist für alle Rücksendekosten zu unserem angegebenen Rücksendezentrum (je nach Region in den USA, Deutschland oder China) verantwortlich. Ursprüngliche Versandkosten werden nicht erstattet, es sei denn, dies ist gesetzlich vorgeschrieben.

3. Rückgabeprozess (RMA)

Um einen reibungslosen Rückgabeprozess zu gewährleisten, befolgen Sie bitte diese Schritte:

  1. Genehmigung: Kontaktieren Sie uns unter info@openelab.io vor der Rücksendung eines Artikels. Rücksendungen ohne vorherige Genehmigung werden nicht akzeptiert.

  2. RMA-Nummer: Wir stellen Ihnen eine Rücksendegenehmigung (RMA-Nummer) und die korrekte Rücksendeadresse zur Verfügung.

  3. Verpackung: Senden Sie den Artikel in der Originalverpackung zurück, wobei die RMA-Nummer deutlich auf dem Versandetikett (nicht auf der Produktverpackung) angebracht sein muss.

  4. Sendungsverfolgung: Wir empfehlen dringend, eine nachverfolgbare Versandmethode zu verwenden. OpenELAB ist nicht verantwortlich für Rücksendungen, die auf dem Transportweg verloren gehen.
Teilen

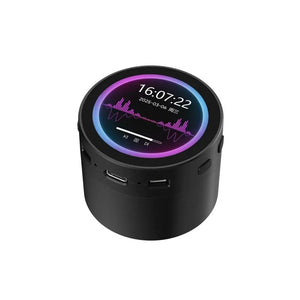

Waveshare ESP32-S3 1,85 Zoll Rundes LCD Smart Speaker Gehäuse

Waveshare ESP32-S3 1,85 Zoll Rundes LCD Smart Speaker Gehäuse

36,85 €

ESP32-S3 1,85-Zoll Rund-LCD-Entwicklungsboard, 360×360, unterstützt Wi-Fi & Bluetooth BLE 5, KI-Spracherkennung, Smart Speaker Box, ESP32 mit Display

Mit Lautsprecherbox und 3,7V Lithiumbatterie


Integrierter Audioeingang und -ausgang, ermöglicht KI-Interaktion und Offline-Sprachsteuerung

ESP32-S3 Touch LCD 1.85, Vorderansicht ESP32-S3 Touch LCD 1.85, Merkmale

Eigenschaften

ESP32-S3-Touch-LCD-1.85C ist ein Mikrocontroller-Entwicklungsboard mit 2,4 GHz Wi-Fi und Bluetooth BLE 5 Unterstützung, integriertem Flash mit hoher Kapazität und PSRAM. Es verfügt über ein integriertes 1,85-Zoll-LCD-Display, das GUI-Programme wie LVGL flüssig ausführen kann. In Kombination mit verschiedenen Peripherieschnittstellen eignet es sich für die schnelle Entwicklung von HMI- und anderen ESP32-S3-Anwendungen.

  • Ausgestattet mit leistungsstarkem Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Hauptfrequenz.
  • Unterstützt 2,4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit onboard Antenne.
  • Eingebauter 512KB SRAM und 384KB ROM, mit an Bord befindlichem 16MB Flash und 8MB PSRAM.
  • Onboard 1,85-Zoll-LCD-Display, 360×360 Auflösung, 262K Farben.
  • Unterstützt kapazitive Touch-Steuerung über I2C-Schnittstelle mit Interrupt-Unterstützung.
  • Anpassung von UART-, I2C- und einigen IO-Schnittstellen.
  • Onboard-Audiodecoder, Mikrofon, RTC-Sensor, TF-Kartensteckplatz und Batterielademanagement-Modul usw.
  • Unterstützt präzise Steuerung wie flexible Taktung und mehrere Energiemodi, um in verschiedenen Szenarien einen niedrigen Stromverbrauch zu realisieren.

Versionsoptionen

Alle Versionen verfügen über Touch-Funktion.

ESP32-S3-Touch-LCD-1.85C

ESP32-S3-Touch-LCD-1.85C
Standardversion

ESP32-S3-Touch-LCD-1.85C-BOX

ESP32-S3-Touch-LCD-1.85C-BOX
Mit Lautsprecherbox, optional für 3,7V Lithiumbatterie


Anwendungsszenarien

ESP32-S3 Touch LCD 1.85, Anwendungsszenarien

Exzellente Anzeigeleistung

262K Farben, 360×360 Auflösung, großer Betrachtungswinkel

ESP32-S3 Touch LCD 1.85, exzellentes Display-Panel

Kapazitiver Touch

Unterstützt kapazitive Touch-Funktion, gesteuert über I2C-Schnittstelle für flexible Bedienung und flüssige UI-Interaktion, mit Interrupt-Unterstützung.

ESP32-S3 Touch LCD 1.85, kapazitiver Touch

Onboard Audioeingang/-ausgang

Unterstützt hochwertige Audioverarbeitung und bietet klaren und hochwertigen Audioeingang und -ausgang. Ausgestattet mit dem von uns bereitgestellten Offline-Sprachmodell zur Realisierung der Gerätesteuerung über anpassbare Shortcut-Befehle.

ESP32-S3 Touch LCD 1.85, unterstützt Audioeingabe
ESP32-S3 Touch LCD 1.85, unterstützt Audioausgabe

Unterstützt KI-Sprachinteraktion

Ermöglicht den Zugriff auf Online-Großmodell-Plattformen wie GPT, DeepSeek, Doubao usw.

ESP32-S3 Touch LCD 1.85, ermöglicht den Zugriff auf Online-Großmodell-Plattformen
ESP32-S3 Touch LCD 1.85, KI-Sprachinteraktions-Demo


Unterstützt mehrere Peripheriegeräte

Unterstützt die Erweiterung mehrerer Peripheriegeräte über UART-, I2C- und GPIO-Schnittstellen usw.

ESP32-S3 Touch LCD 1.85, unterstützt mehrere Peripheriegeräte


Schnittstellenübersicht

Standardversion

Diese Version enthält keine Lautsprecherbox, während alle Tasten mit der Lautsprecherbox-Version identisch sind.

ESP32-S3-Touch-LCD-1.85C, Schnittstelleneinführung

Mit Lautsprecherbox-Version

ESP32-S3-Touch-LCD-1.85C-BOX, Schnittstelleneinführung

Was an Bord ist

ESP32-S3 Touch LCD 1.85, Onboard-Komponenten
  1. ESP32-S3R8
    Dual-Core-Prozessor, bis zu 240MHz Betriebfrequenz
  2. 16MB Flash
  3. TCA9554PWR
    GPIO-Erweiterungschip
  4. RTC-Chip
    PCF85063 RTC-Chip
  5. Verstärkerchip
  6. PCM5101 Audio-Dekoder
  7. Batterielade-Manager
  8. MP1605GTF-Z
    Stromversorgungsmodul, unterstützt bis zu 3,3V 2A Ausgang
  9. Lautstärkeregler
  10. TF-Kartensteckplatz
  11. IPEX1 Anschluss
    Umschalten zur Verwendung der externen Antenne durch Nachlöten eines onboard-Widerstands
  12. Onboard Keramikantenne
  13. Batterieversorgung EIN/AUS
  14. Lautsprecheranschluss
  15. Mikrofon
  1. MX1.25 Batterieanschluss
    MX1.25 2-PIN Anschluss, für 3,7V Lithiumbatterie, unterstützt Laden und Entladen
  2. UART-Header
  3. Stromanzeige
  4. USB Typ-C Anschluss
  5. Ladeanzeige
    Anzeige für Lithiumbatterieladung, leuchtet beim Laden, aus bei voller Ladung (der Lichtstatus ist ungewiss, wenn die Batterie nicht angeschlossen ist)
  6. I2C-Anschluss
    Verbindung mit internem Chip, unterstützt nur I2C-Peripheriegeräte und kann nicht auf andere Funktionen abgebildet werden
  7. RTC Batterieanschluss
    zum Anschluss der wiederaufladbaren RTC-Batterie
  8. 1,27mm Pin-Header
    Reservierter 28-PIN-Header, Anpassung von GPIO- und anderen Funktionspins
  9. RESET-Taste
  10. BOOT-Taste

Umrissmaße

Standardversion

ESP32-S3-Touch-LCD-1.85C, Umrissmaße

Mit Lautsprecherbox-Version

ESP32-S3-Touch-LCD-1.85C-BOX, Umrissmaße
