Waveshare ESP32-C6 1.69 Zoll LCD Entwicklungsboard 240×280 ESP32 mit Display

Waveshare ESP32-C6 1.69 Zoll LCD Entwicklungsboard 240×280 ESP32 mit Display

15,95 €

Dieses Entwicklungsboard verfügt über den ESP32-C6 SoC mit einem 1,69-Zoll LCD-Display. Es integriert einen ST7789V2 Display-Treiber, der eine Auflösung von 240×280 Pixeln und 262K Farben für ein lebendiges visuelles Erlebnis bietet.

Eingebauter ST7789V2 Display-Treiber, SPI-SchnittstellenkommunikationESP32-C6 1,69-Zoll LCD Entwicklungsboard, Vorderansicht ESP32-C6 1,69-Zoll LCD Entwicklungsboard, Merkmale



Versionsoptionen

ESP32-C6-LCD-1.69

ESP32-C6-LCD-1.69
ohne Touch-Funktion

ESP32-C6-Touch-LCD-1.69

ESP32-C6-Touch-LCD-1.69
mit Touch-Funktion



LCD-Spezifikationen

DISPLAYPANEL IPS DISPLAYGRÖSSE 1.69inch
Auflösung 240 × 280 Pixel Farbe 262K
Helligkeit 435 cd/㎡ Kontrastverhältnis 315:1
Kommunikationsschnittstelle SPI Display-Treiber ST7789V2



Eigenschaften

ESP32-C6-LCD-1.69 ist ein winziges, kostengünstiges, leistungsstarkes MCU-Board, das von Waveshare entwickelt wurde. An Bord befinden sich ein 1,69-Zoll 262K LCD-Display, ein Lithium-Akku-Lade-Manager, ein Audio-Codec-Chip, ein 6-Achsen-Sensor (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop), ein RTC-Chip und vieles mehr, was es Ihnen erleichtert, schnell zu entwickeln und in Produkte zu integrieren.

Hauptmerkmale umfassen:

  • Ausgestattet mit einem leistungsstarken 32-Bit RISC-V Prozessor mit einer Taktfrequenz von bis zu 160 MHz und einem energiesparenden 32-Bit RISC-V Prozessor mit einer Taktfrequenz von bis zu 20 MHz
  • Integrierte WiFi 6, Bluetooth 5 und IEEE 802.15.4 (Zigbee 3.0 und Thread) drahtlose Kommunikation mit überlegener RF-Leistung
  • Eingebauter 320KB ROM, 512KB HP SRAM, 16KB LP SRAM und 16MB Flash-Speicher
  • Type-C-Anschluss für einfachere Nutzung
  • An Bord 1,69 Zoll LCD-Display für klare Farbbildanzeige, 240 × 280 Auflösung, 262K Farben
  • Eingebauter ST7789V2 Treiberchip, verwendet SPI-Kommunikation, spart effektiv IO-Ressourcen
  • Onboard QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten, Schrittzählung usw.
  • An Bord PCF85063 RTC-Chip für RTC-Funktionsanforderungen
  • An Bord RST, BOOT und eine programmierbare Seitentaste für einfache Entwicklung benutzerdefinierter Funktionen
  • Onboard 3,7V MX1.25 Lithium-Akku Lade-/Entladeanschluss
  • An Bord ES8311 Audiocodec-Chip, Mikrofon und Lautsprecher für KI-Interaktion
  • Reservierte GPIO-, I2C-, USB- und UART-Pads für den Anschluss externer Geräte und Debugging, ermöglicht flexible Peripheriekonfiguration
  • Unterstützt flexible Taktung, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen zur Realisierung eines niedrigen Stromverbrauchs in verschiedenen Szenarien



ESP32-C6 Geeignet für AIoT-Anwendungen

Ausgestattet mit einem leistungsstarken 32-Bit RISC-V Prozessor und einem stromsparenden 32-Bit RISC-V Prozessor, Hauptfrequenz bis zu 160 MHz, leistungsfähige KI-Rechenleistung & zuverlässige Sicherheitsfunktionen

ESP32-C6 1,69 Zoll LCD-Entwicklungsboard, ESP32-S3 geeignet für AIoT-Anwendungen



Leistungsstärkere drahtlose Konnektivität

Unterstützt Wi-Fi 6, Bluetooth 5 und IEEE 802.15.4 (Zigbee 3.0 und Thread), sein Bluetooth Low Energy-Subsystem unterstützt Bluetooth 5 (LE) und Bluetooth Mesh

ESP32-C6 1,69 Zoll LCD-Entwicklungsboard, leistungsstärkere drahtlose Konnektivität



Unterstützt KI-Sprachinteraktion

Ermöglicht den Zugriff auf Online-Großmodell-Plattformen wie DeepSeek, Doubao usw.

ESP32-C6 1,69 Zoll LCD-Entwicklungsboard, KI-Sprachinteraktionsprozess ESP32-C6 1,69 Zoll LCD-Entwicklungsboard, KI beantwortet Fragen

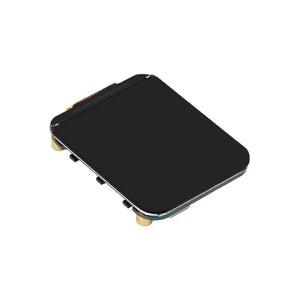

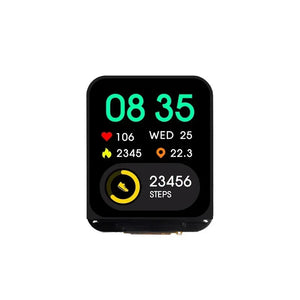

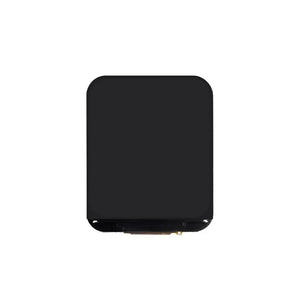

1,69 Zoll LCD-Display

262K Farb-IPS-LCD-Panel, 240 × 280 Auflösung, geeignet für verschiedene Szenarien

ESP32-C6 1,69-Zoll-LCD-Entwicklungsboard, 1,69-Zoll Mini-Display

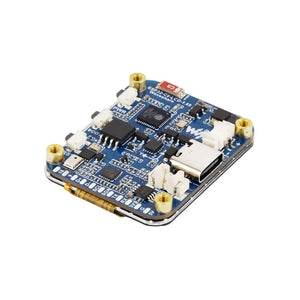

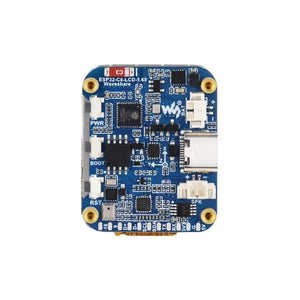

Was ist an Bord

ESP32-C6 1,69-Zoll-LCD-Entwicklungsboard, Onboard-Ressourcen

  1. ESP32-C6
  2. W25Q128JVSIQ
    16MB NOR-Flash
  3. PCF85063
    RTC-Chip
  4. QMI8658
    6-Achsen-IMU umfasst ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungssensor
  5. ETA6098
    Hocheffizienter Lithiumbatterie-Lade-IC
  6. MX1.25 2-poliger Lithiumbatterieanschluss
    Zum Anschluss einer 3,7V Lithiumbatterie, unterstützt Laden und Entladen
  7. Type-C-Anschluss
    ESP32-C6 USB-Schnittstelle, zum Programm-Upload und Log-Ausgabe
  1. MX1.25 Lautsprecheranschluss
  2. Onboard-Antenne
  3. PWR-Taste
    Unterstützt Batterieversorgungssteuerung, Einzel-, Doppel-, Mehrfach- und Langdruck-Bedienungen
  4. BOOT-Taste
  5. RST-Taste
  6. Mikrofon
  7. NS4150B
    3,0W Mono Class-D Audio-Leistungsverstärker
  8. ES8311
    Niedrigstrom-Mono-Audio-Codec



Pin-Belegung

ESP32-C6 1,69-Zoll-LCD-Entwicklungsboard, Pin-Belegung



Abmessungen

ESP32-C6 1,69-Zoll-LCD-Entwicklungsboard, Umrissmaße
