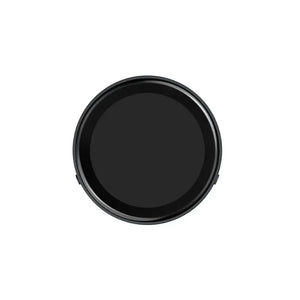

Waveshare ESP32-C6 1.43 Zoll AMOLED Rundes Touch-Display 466×466 QSPI
Das ESP32-C6 1,43-Zoll AMOLED Rund-Touch-Display-Entwicklungsboard ist ein leistungsstarkes, hochintegriertes MCU-Board, das von Waveshare entwickelt wurde. Es verfügt über ein integriertes 1,43-Zoll AMOLED kapazitives Touch-Display, einen leistungsstarken 160MHz RISC-V Prozessor und eine umfassende Ausstattung an Peripheriegeräten für verschiedene Anwendungen. Mit seinem kompakten Design und den umfangreichen Funktionen ist es ideal für die Entwicklung von intelligenten Geräten und Mensch-Computer-Interaktionsfunktionen.
Versionsoptionen
ESP32-C6-Touch-AMOLED-1.43
Standardversion, ohne Gehäuse

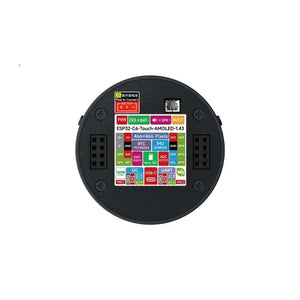

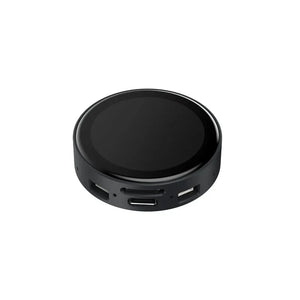

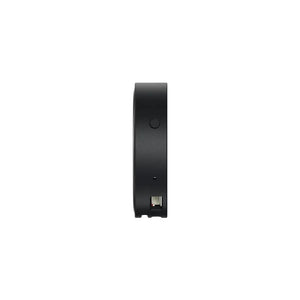

ESP32-C6-Touch-AMOLED-1.43-B
mit Schutzgehäuse
Eigenschaften
- Ausgestattet mit ESP32-C6 Hochleistungs-32-Bit-RISC-V-Prozessor mit einer Taktfrequenz von bis zu 160 MHz.
- Integriertes WiFi 6, Bluetooth 5 und IEEE 802.15.4 (Zigbee 3.0 und Thread) drahtlose Kommunikation mit überlegener RF-Leistung.
- Eingebauter 512KB HP SRAM, 16KB LP SRAM, 320KB ROM und 16MB Flash-Speicher.
- An Bord 1,43 Zoll AMOLED kapazitiver Touch-Display für klare Farbbildanzeige, 466 × 466 Auflösung, 16,7M Farben.
- Eingebauter CO5300 Display-Treiber und FT6146 kapazitiver Touch-Chip, verwendet jeweils QSPI und I2C-Kommunikation, spart effektiv IO-Ressourcen.
- Ausgestattet mit dualem digitalen Mikrofonarray, unterstützt reichhaltigere Sprachinteraktionsfunktionen, geeignet für genaue Spracherkennung und Nahfeld-/Fernfeld-Sprachaktivierungsanwendungen.
- An Bord QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten, Schrittzählung usw.
- An Bord PCF85063 RTC-Chip für RTC-Funktionalitätsanforderungen.
- Onboard PWR- und BOOT-Programmierbare Tasten für einfache Entwicklung benutzerdefinierter Funktionen.
- An Bord 3,7 V MX1,25 Lithium-Batterie Lade-/Entladeanschluss.
- Onboard TF-Kartensteckplatz für erweiterten Speicher und schnellen Datentransfer, geeignet für Anwendungen wie Datenaufzeichnung und Medienwiedergabe, vereinfacht das Schaltungsdesign.
- An Bord UART- und I2C SH1.0 4-PIN-Anschlüsse, zwei 2 × 4-PIN 2,54 mm Rasterleisten reserviert.
- Verwendet AMOLED-Bildschirm mit Vorteilen wie hohem Kontrast, weitem Betrachtungswinkel, satten Farben, schneller Reaktion, dünnerem Design und geringem Stromverbrauch usw.
- Optional für CNC-Metallgehäuse, mit klarem und farbenfrohem Etikett auf der Rückseite, schön anzusehen und leicht zu tragen.
AMOLED-Parameter
| Anzeigepanel | AMOLED | Anzeigengröße | 1,43 Zoll |
|---|---|---|---|
| Auflösung | 466 × 466 Pixel | Anzeigefarben | 16,7M |
| Helligkeit | 350 cd/㎡ | Kontrastverhältnis | 60000:1 |
| Kommunikationsschnittstelle | QSPI | Treiber-IC | CO5300 |
| Berührung | Unterstützt | Touch-IC | FT6146 |
Kleine Größe, berührt mehr Möglichkeiten
Geeignet für die Entwicklung verschiedener Smart-Geräte und kann eine Mensch-Computer-Interaktionsfunktion realisieren. Unterstützt den Anschluss an eine Batterie für den unabhängigen Betrieb.

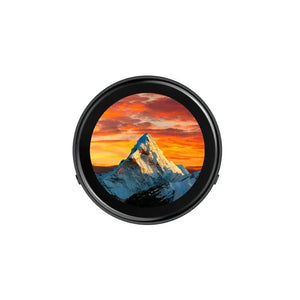

Verwendet AMOLED-Bildschirm
Die Display-Technologie der nächsten Generation, im Vergleich zu herkömmlichen LCD-Displays verfügt der AMOLED-Bildschirm über präzise Lichtsteuerungsfähigkeiten, die feinere Farben, mehr Bilddetails und lebendigere Videos und Bilder darstellen.
178° weiter Betrachtungswinkel
Ausgezeichnete Anzeigeleistung, 16,7M Farben, weiter Betrachtungswinkel.
Integrierte Audio-Codierungs- und Decodierungschips
Unterstützt hochwertige Audioverarbeitung und bietet klaren und hochwertigen Audioeingang und -ausgang.
Unterstützt KI-Sprachinteraktion
Ermöglicht den Zugriff auf Online-Großmodell-Plattformen wie DeepSeek, Doubao usw.
Unterstützt ESP-IDF, Arduino IDE
Umfassendes SDK, Entwicklerressourcen, Tutorials, die Ihnen den einfachen Einstieg erleichtern.
ESP32-C6 Geeignet für AIoT-Anwendungen
Ausgestattet mit einem leistungsstarken 32-Bit RISC-V Prozessor und einem energiesparenden 32-Bit RISC-V Prozessor.
WIFI 6 und BLE 5 Unterstützung
Unterstützt WiFi 6, Bluetooth 5 und IEEE 802.15.4 (Zigbee 3.0 und Thread)
Sein Bluetooth Low Energy Subsystem unterstützt Bluetooth 5 (LE) und Bluetooth Mesh.
Was ist an Bord
-
ESP32-C6
RISC-V 32-Bit Single-Core-Prozessor, bis zu 160 MHz Betriebfrequenz, mit 2,4 GHz Wi-Fi 6 und BLE 5 Unterstützung. -
Onboard-Antenne
Unterstützt 2,4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE). -
ES7210 ADC Audio-Dekodierungschip
Hochleistungs- und energiesparender Audio-ADC, unterstützt Mehrkanal-Mikrofoneingang. -
MX1.25 2PIN Lithiumbatterie-Stecker
Für 3,7V Lithiumbatterie, unterstützt Laden und Entladen. -
MX1.25 2PIN Lautsprecher-Stecker
Audioausgangssignal, unterstützt den Anschluss externer Lautsprecher. -
Duale Mikrofone
Duales digitales Mikrofonarray, das reichhaltigere Sprachinteraktionsfunktionen unterstützt. -
SH1.0 4-PIN I2C-Anschluss
Standard I2C-Busschnittstelle für einfache Erweiterung mit Sensoren und anderen Geräten. -
SH1.0 4-PIN UART-Anschluss
zum Debuggen oder zur Datenkommunikation mit anderen Modulen. -
PWR-Taste
für Ein-/Ausschalten der Stromversorgung bei Betrieb mit Lithiumbatterie, Treiber erforderlich.
-
BOOT-Taste
Halten Sie die BOOT-Taste gedrückt und schalten Sie dann erneut ein, um in den Download-Modus zu gelangen. -
PCF85063
RTC-Chip. -
Zwei 2 × 4PIN Header (2,54mm Raster)
für externe Modulerweiterung. -
Type-C-Anschluss
zum Programm-Brennen und Log-Ausgabe. -
W25Q128JVSI
16MB Flash. -
ES8311 DAC Audio-Codierungschip
Hochleistungs- und energiesparender Audio-DAC. -
QMI8658
6-Achsen IMU beinhaltet ein 3-Achsen Gyroskop und einen 3-Achsen Beschleunigungssensor. -
TCA9554PWR
8-Bit I2C GPIO-Erweiterungschip. -
TF-Kartensteckplatz
Unterstützt FAT32-formatierte TF-Karten zur Datenerweiterung.
Abmessungen
ohne Gehäuse
mit Schutzgehäuse
