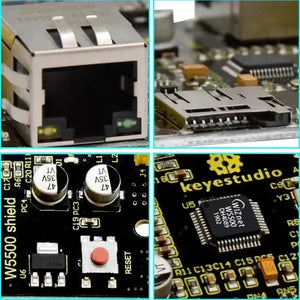

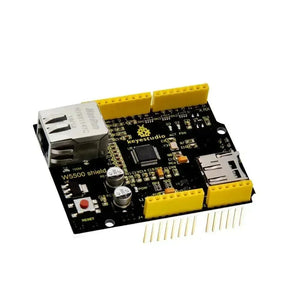

Das W5500-Netzwerkschild wird mit einem W5500-Netzwerkmodul als Kern geliefert.
Es kann als einfacher Webserver ausgeführt werden oder über die Netzwerksteuerung den High/Low-Pegel digitaler Pins oder den analogen Wert analoger Pins schreiben und lesen.
Es ist sowohl mit UNO R3 als auch mit dem Mega 2560 R3-Entwicklungsboard kompatibel.
Stapeln Sie bei der Verwendung das W5500-Schild auf die UNO-Platine und laden Sie das Programm auf die Steuerplatine hoch, wodurch ein einfacher Webserver entstehen kann.
Sie können Ihrem Controller schnell Zugriff auf das Internet verschaffen, um Ihre Netzwerkanwendung zu erstellen.
Gleichzeitig unterstützt es auch das Lesen und Schreiben einer Mini-SD-Karte (TF-Karte, maximaler Speicher 1 GB).
Sie können die W5500-Netzwerkabschirmung direkt auf die Steuerplatine stapeln oder andere Erweiterungskarten auf dieser Netzwerkabschirmung stapeln.
Die Abschirmung verfügt über vier 3-mm-Befestigungslöcher und kann problemlos an jedem anderen Gerät montiert werden.
Technische Parameter
-
Eingangsspannung: DC 5V
-
Betriebsspannung: DC 3,3V
-
Arbeitsstrom: etwa 380mA
-
Maximale Leistung: 3W
-
Betriebstemperatur: -55℃ ~ +75℃
-
Schnittstellentyp des Netzwerktransformators: RJ-45
-
Weiblicher Header-Abstand: 2,54 mm
-
Mini-SD-Karte/TF-Kartenspeicher: Maximal 1G
-
TF-Steckdose: selbstentfaltend
-
Fester Lochdurchmesser: 3mm
-

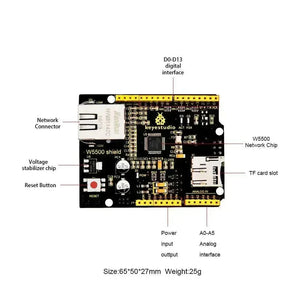

Abmessungen: 65mm*50mm*27mm
-
Gewicht: 25g
W5500 vollständiger Hardware-TCP/IP-Protokollstack-Netzwerkchip -
Unterstützt Hochgeschwindigkeits-SPI-Bus (SPI-Modus 0, 3);
-
Unterstützt Hardware-TCP/IP-Protokoll: TCP, UDP, ICMP, IPv4ARP, IGMP, PPPoE;
-
Integrierte physikalische 10/100-Mbit/s-Ethernet-Schicht;
-
Unterstützt automatische Antwort (Vollduplex-/Halbduplex-Modus);
-
Mehrere Anzeigesignalausgänge (Voll-/Halbduplex);
-
Unterstützt 8 unabhängige Ports zur gleichzeitigen Verbindung;
-
Interner 32-KByte-Speicher für TX/RX-Puffer;
-
Unterstützung des Schlafmodus und der Netzwerkaktivierung;
-
3,3 V Arbeitsspannung, I/O-Port hält 5 V Spannung stand
-
Ultrakleines bleifreies 48P/N-LQFP-Gehäuse
