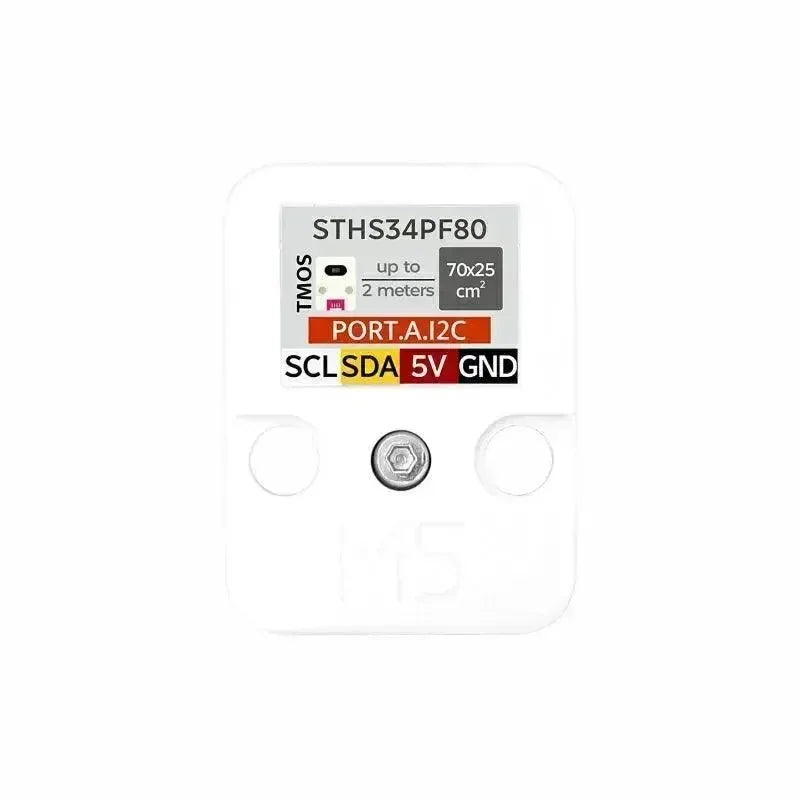

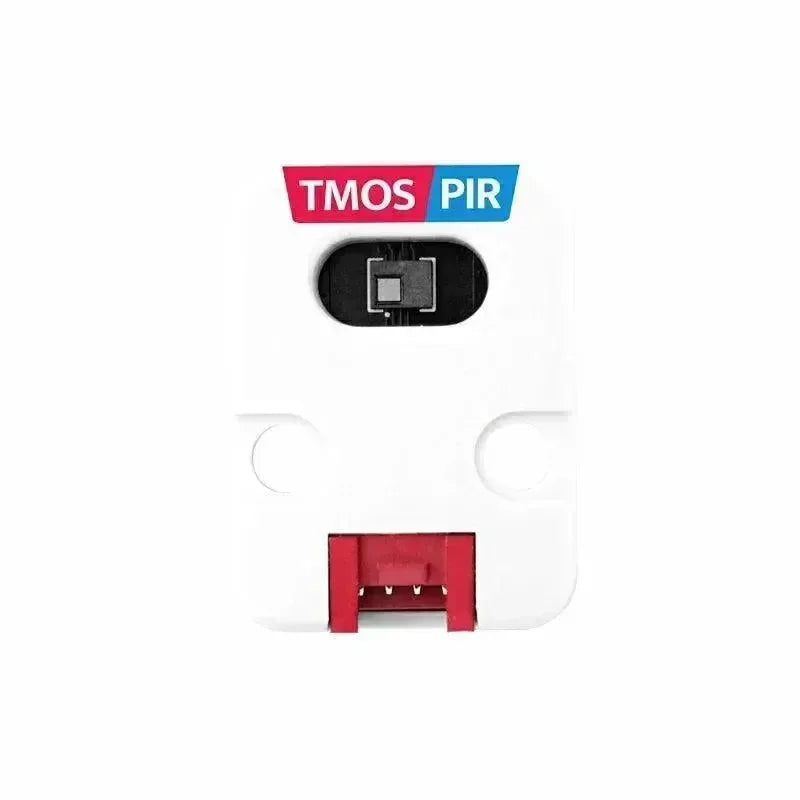

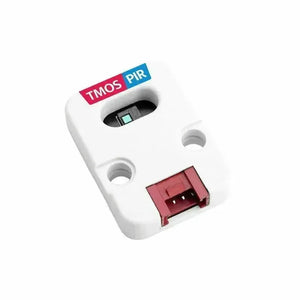

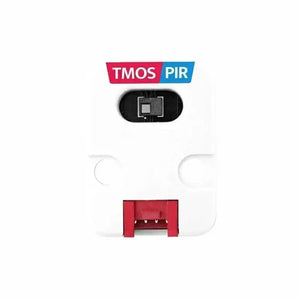

M5Stack TMOS PIR Einheit (STHS34PF80)
TMOS PIR Einheit ist eine hochsensible Infrarotsensoreinheit zur Anwesenheits- und Bewegungsdetektion. Sie verwendet die STHS34PF80 Chip-Lösung. Sie kommuniziert mit M5-Geräten über I2C (Standardadresse: 0x5A). Ihr Arbeitsprinzip basiert auf dem Prinzip der Schwarzstrahlung, das durch das Plancksche Gesetz beschrieben wird, was es ihr ermöglicht, die Umgebungstemperatur zu überwachen und menschliche Anwesenheit sowie Bewegung zu erkennen. Der Sensor kann zwischen stationären und beweglichen Objekten unterscheiden und hat ein Sichtfeld von 80 Grad, was einen weiten Erfassungsbereich bietet. Darüber hinaus unterstützt er einstellbare Abtastfrequenzen und Verstärkermodi, um unterschiedlichen Anwendungsbedürfnissen gerecht zu werden. Er eignet sich für Anwendungen wie Alarmsysteme, intelligente Beleuchtung und Anwesenheitserkennung.
Standardverstärkungsmodus: Hohe Empfindlichkeit, kann jedoch zu einer Sensorsättigung führen. Die Sättigung kann zu verzögerten Aktualisierungen des Bewegungs-/Anwesenheitserkennungsflags führen;
Wide-Modus: Kürzere Erkennungsentfernung, vermeidet jedoch eine Sensorsättigung.
2. Empfindlichkeit gegenüber Temperaturunterschieden: Das Ausgangssignal des TMOS-Sensors reagiert sehr empfindlich auf den Temperaturunterschied zwischen der eigenen Umgebungstemperatur des Sensors und der Umgebungstemperatur des Messraums. Dieser Temperaturunterschied kann die Messung des Sensors beeinflussen.
3. Einstellungen für den Abschaltmodus: Wenn sich das Gerät im Abschaltmodus befindet, wird das Register bei jedem Start oder Neustart des Geräts auf seinen Standardwert zurückgesetzt. Die Kalibrierungstemperatur muss zurückgesetzt werden. Wenn die Anwendung daher die Abdeckung eines breiten Betriebstemperaturbereichs und des Temperaturunterschieds zwischen dem Raum und der thermischen Kopplungsumgebung des Sensors erfordert, muss der Benutzer beim Starten des Geräts den breiten Modus einstellen.
Produktmerkmale
- Hochempfindliche Infrarot-Erkennung
- Großes Sichtfeld
- Anwesenheits- und Bewegungserkennung
- I2C-Kommunikation (0x5A)
- Programmierbare Ausgabedatenrate
Inklusive
- 1x TMOS PIR Einheit

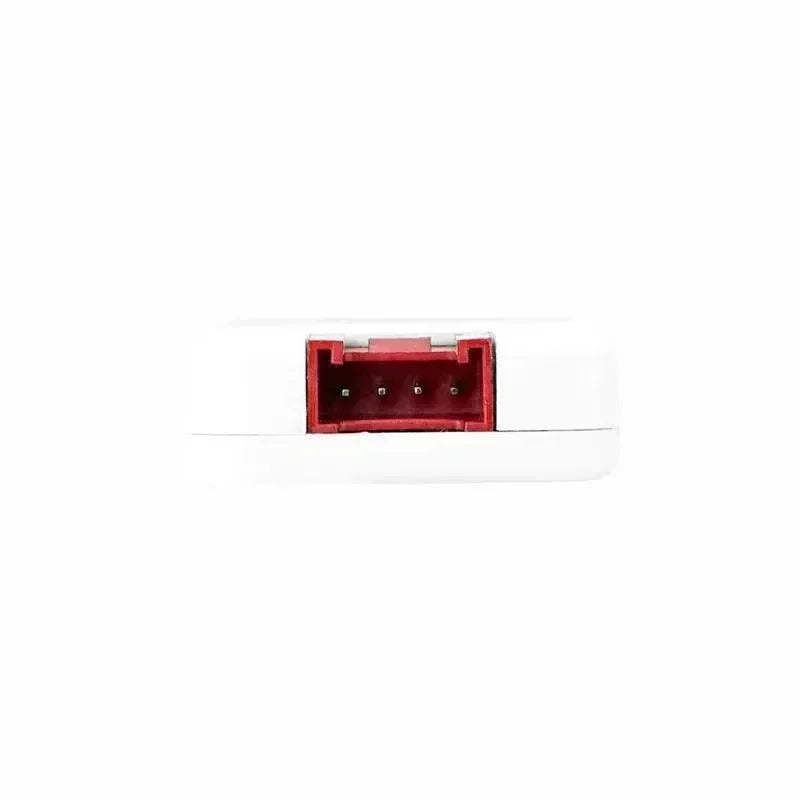

- 1x HY2.0-4P Grove-Kabel (20cm)
Anwendungen
- Anwesenheits- und Näherungserkennung
- Alarm-/Sicherheitssysteme
- Möbelautomation
- Intelligente Beleuchtung
- Internet der Dinge (IoT)
- Intelligente Lagerschränke
Technische Daten
| Spezifikation | Parameter |
|---|---|
| Sensor | STHS34PF80 |
| I2C-Kommunikationsadresse | 0x5A |
| Messentfernung | Über 2 Meter |
| Minimale Erkennungsgröße | 70 x 25 cm² |
| Sichtfeld (FOV) | 80° |
| Programmierbare Ausgabedatenrate | 0,25 Hz bis 30 Hz |
| Infrarot-Wellenlänge | 5 bis 20µm |
| Infrarot-Empfindlichkeit | 2000 LSB/°C |
| Sensorgenauigkeit | ±0,3 °C |
| Verstärkungsmodi | Standardverstärkungsmodus, Breitbildmodus |
| Produktabmessungen | 32248mm |
| Verpackungsabmessungen | 1369213 mm |
| Produktgewicht | 4.4g |
| Paketgewicht | 10 g |
Gültigkeitsdatum: 27. März 2025
