M5Stack Wärmebildkamera 2 Einheit

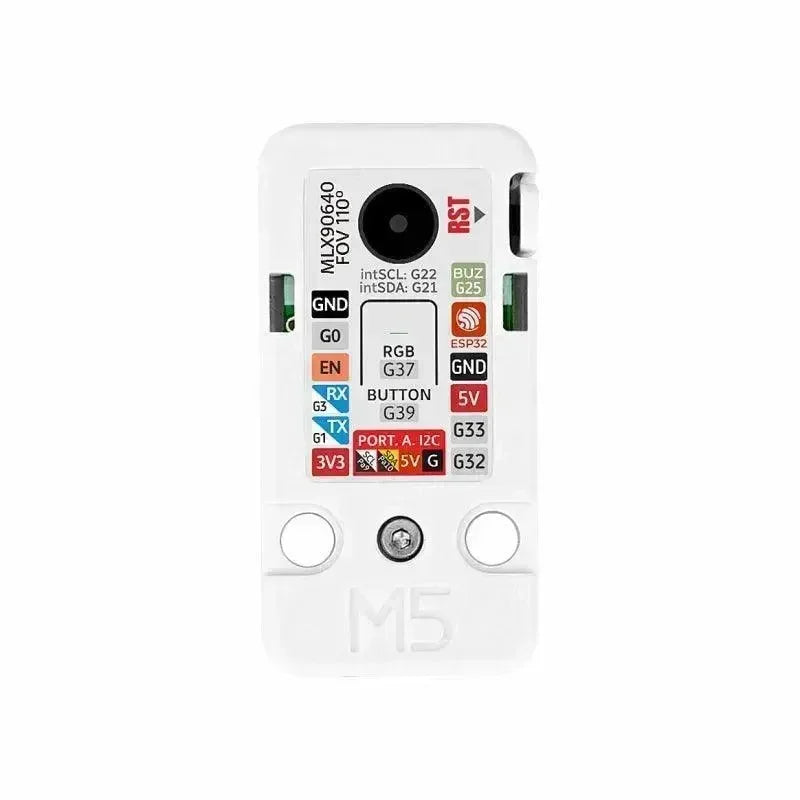

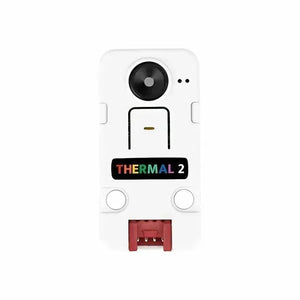

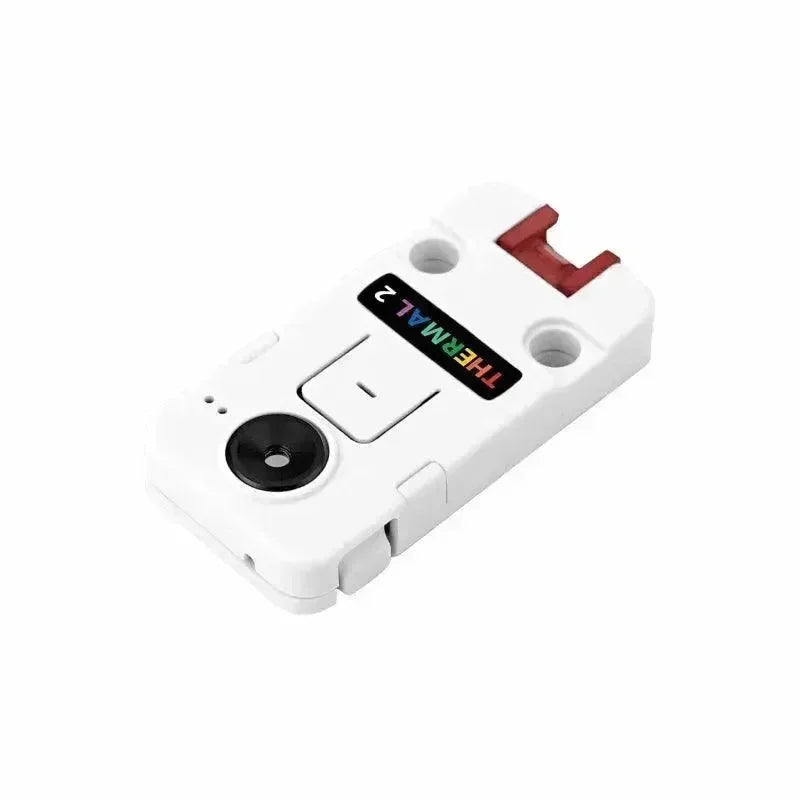

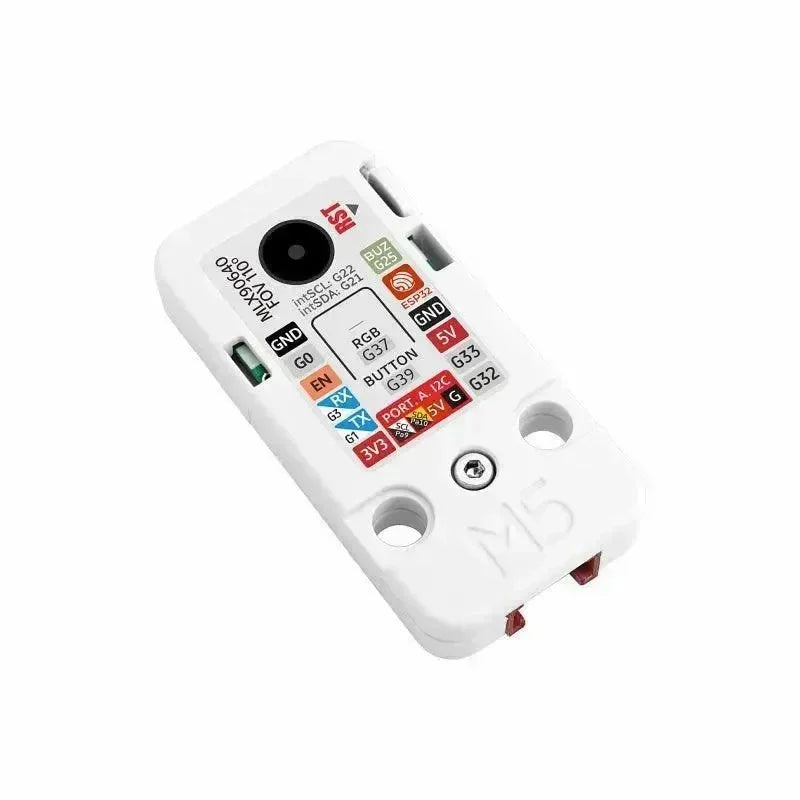

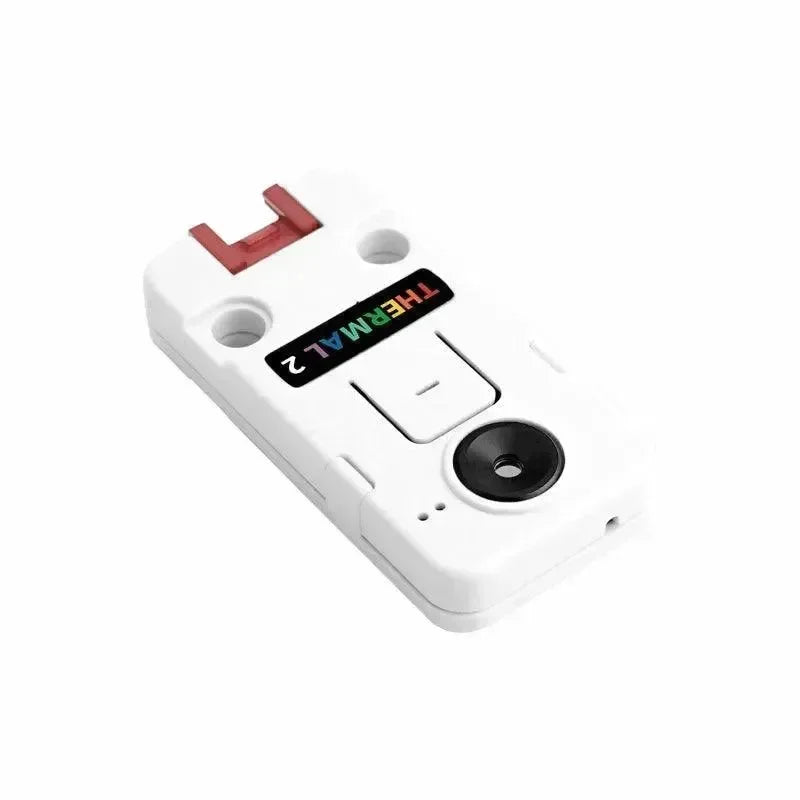

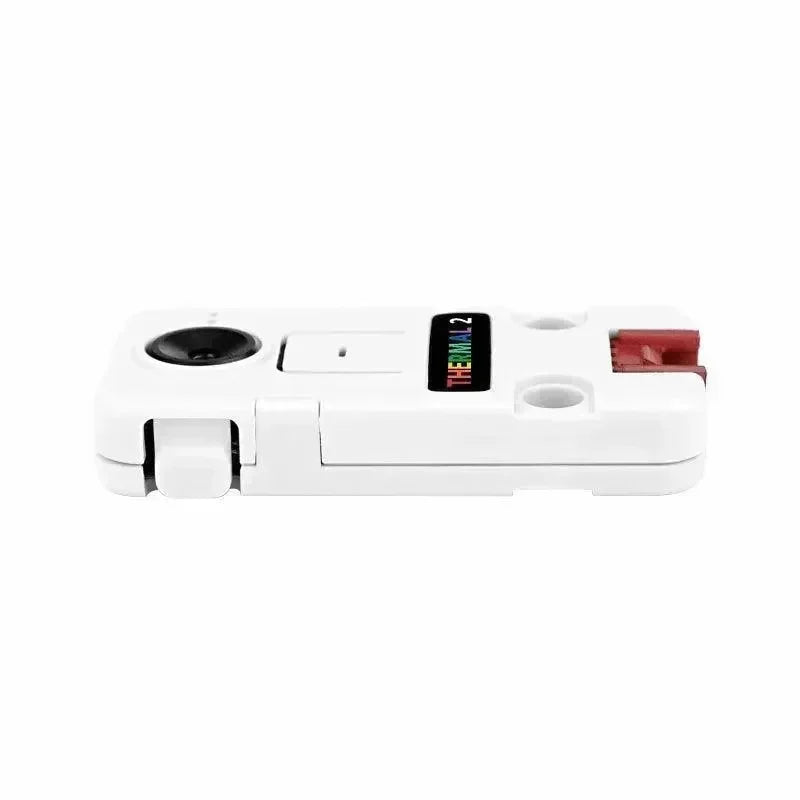

Thermal2 EINHEIT ist eine Wärmebildkamera Bildakquisitionseinheit, die einen MLX90640 Wärmebildsensor und eine Datenverarbeitungs-Mikrocontroller-Einheit (MCU) integriert. Der Wärmebildsensor hat 32x24 Bildpunkte und liefert ein detailliertes Wärmebild. Er bietet ein weites Sichtfeld von 110°x75°, das eine umfassende Temperaturüberwachung ermöglicht.
Der Wärmesensor MLX90640 verfügt über einen Temperaturmessbereich von -40 °C bis 300 °C und ermöglicht so genaue Temperaturmessungen über ein breites Spektrum. Die vom ESP32 angetriebene MCU übernimmt Datenverarbeitungsaufgaben und ermöglicht verschiedene temperaturbezogene Funktionen. Zu den Funktionen der MCU gehören Alarme bei hohen und niedrigen Temperaturen, die so eingestellt werden können, dass sie Benachrichtigungen auslösen, wenn vordefinierte Schwellenwerte überschritten werden. Das Gerät unterstützt außerdem das Ablesen von durchschnittlichen, maximalen und minimalen Temperaturwerten und bietet umfassende Datenanalyseoptionen. Darüber hinaus ermöglicht die MCU das Daten-Caching und ermöglicht so die Speicherung von Temperaturdaten zur weiteren Analyse oder Überwachung.
Das Board des Thermal2 UNIT integriert einen Buzzer, RGB-Indikator, Funktionsknopf und Reset-Knopf, die eine bequeme Steuerung und Interaktion mit dem Gerät ermöglichen. Die Kommunikation zwischen dem Gerät und dem Host-Computer erfolgt über das I2C-Protokoll, das eine nahtlose Integration in bestehende Systeme gewährleistet. Das Thermal2 UNIT kann in Verbindung mit einem Host-Computer oder als eigenständiges Gerät verwendet werden, was Flexibilität in seiner Anwendung bietet.
Dieses Produkt findet Anwendung in Temperaturmessungen und abnormalen Alarmszenarien. Es kann für verschiedene Zwecke eingesetzt werden, beispielsweise zur Überwachung temperaturempfindlicher Umgebungen, zur Erkennung abnormaler Temperaturschwankungen oder zur Durchführung thermischer Inspektionen. Thermal2 UNIT bietet eine umfassende Lösung für die Erfassung von Wärmebildern, die Verarbeitung von Temperaturdaten und die Auslösung von Alarmen bei Bedarf.
Beispiel
Arduino
Benutzeroberflächen-Flow
Merkmale
- MCU: ESP32-PICO-D4
- MLX90640 Infrarot-Sensor (IR)
- Reset-Taste
- Passiver Summer
- Integrierte programmierbare RGB-LED
- GROVE I2C/HY2.0-4PSchnittstelle
- Programmierplattform: Arduino/UIFlow
Inklusive
- 1x THERMAL2 Einheit
- 1x HY2.0-4P-Kabel
Anwendungen
- Hochpräzise berührungslose Temperaturmessung
- Bewegungserkennung
- Visuelles Infrarot-Thermometer
- DIY Projekte
Spezifikation
| Ressourcen | Parameter |
|---|---|
| MCU | ESP32-PICO-D4 |
| SENSOR | MLX90640 |
| LEISTUNG | 5 V bei 0,5 A |
| Sichtfeld | 110°×75° |
| Messbereich | -40°C bis 300°C |
| Auflösung | 32 x 24 |
| Aktualisierungsrate | 0,5 Hz – 64 Hz |
| Betriebstemperatur | -10°C bis 60°C |
| Gehäusematerial | Kunststoff (PC) |
| Produktgröße | 48 mm × 24 mm × 8 mm |
| Packungsgrösse | 136 mm × 92 mm × 13 mm |
| Produktgewicht | 4.9g |
| Paketgewicht | 10.7g |
