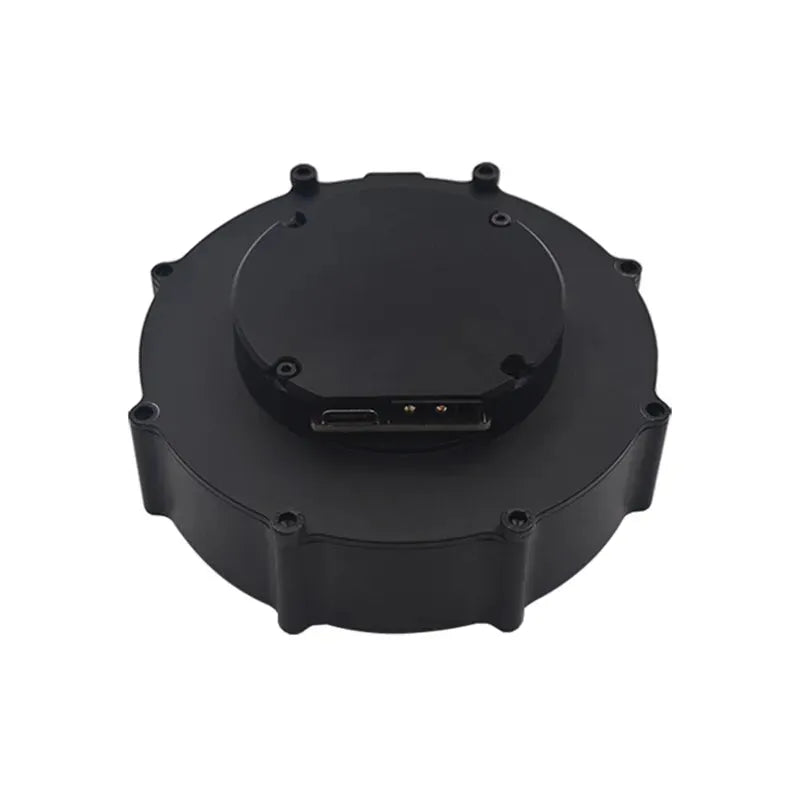

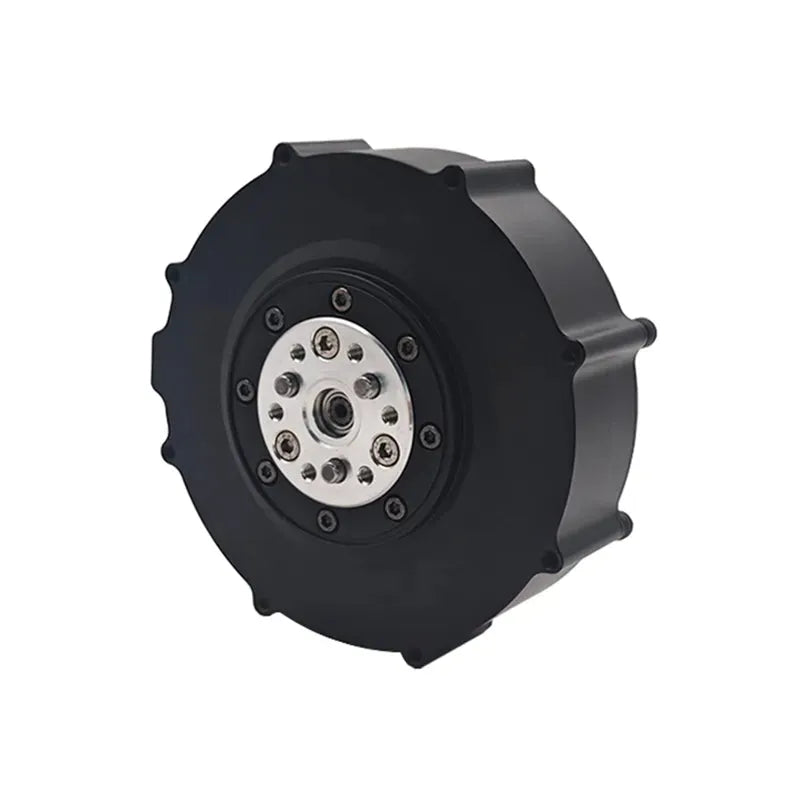

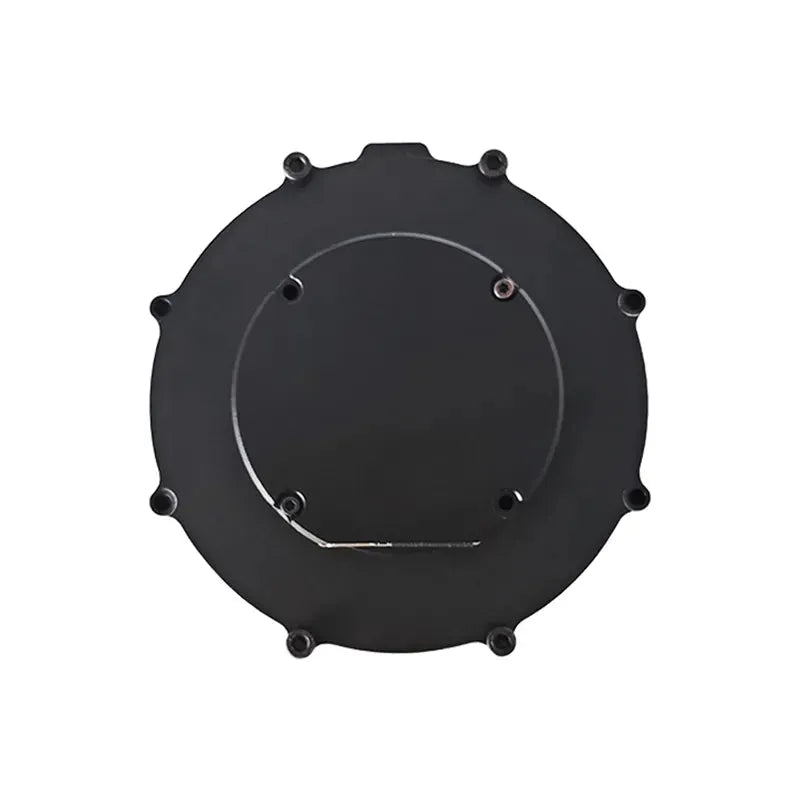

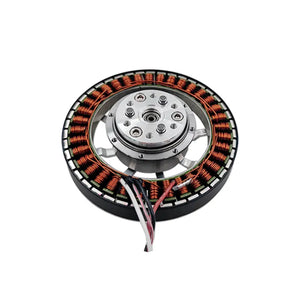

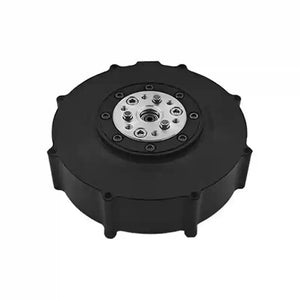

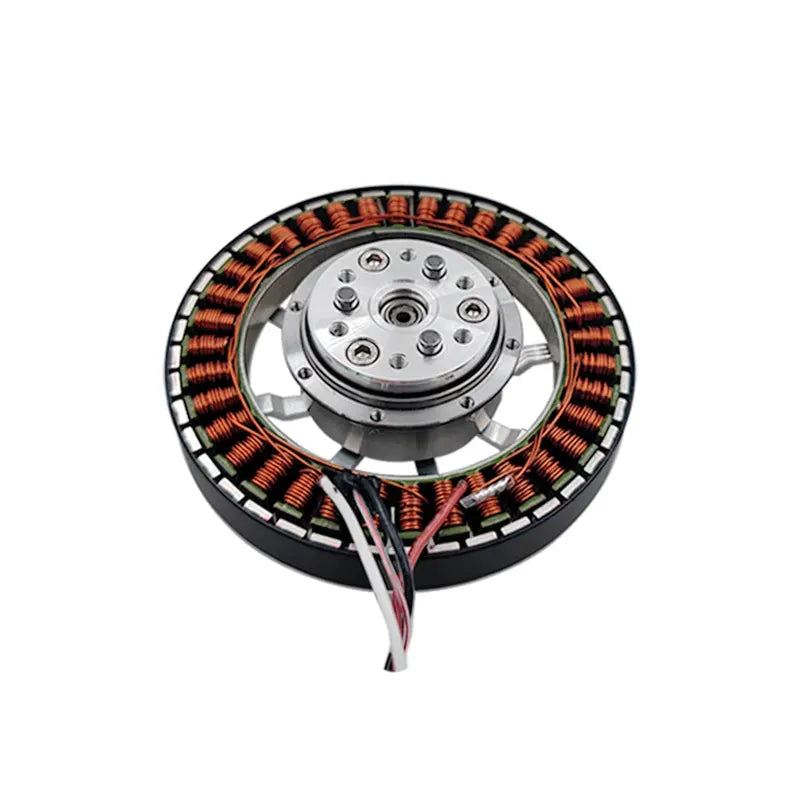

SteadyWin GIM8108-8 Planetengetriebemotor 375g Roboter-Gelenk-Reduktionsmotor
Pre-order
Kostenloser Versand ab 30€ in Deutschland, 50€ in der EU!
- Vorbestellungen werden innerhalb von 5 Werktagen versandt.
- Lieferzeit für EU- und US-Länder: 10 Werktage.
- Lieferzeit für andere Länder: 15 Werktage.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
SteadyWin GIM8108-8 Planetengetriebemotor 375g Roboter-Gelenk-Reduktionsmotor
⚙️ SteadyWin GIM8108-8 Planetengetriebemotor ist eine hochdrehmomentige 💪 48V 336W bürstenlose Motorlösung, die 7,5N·m Nennmoment und 22N·m Haltemoment 🌀 liefert. Er ist mit einem 8:1 Planetengetriebe ⚙️ für präzise Bewegungssteuerung in Robotik und Automatisierung kombiniert.
📦 Eingebaut in ein kompaktes Ø92 × 55mm IP54-geschütztes Gehäuse, läuft es mit einer Nenndrehzahl von 110 U/min 🚀 und unterstützt Echtzeit-Feedback über einen 16-Bit-Encoder 🎯.
🤖 Perfekt für Roboter-Gelenke und intelligente Aktuatoren, es bietet:
-
🔩 Doppelte Tragfähigkeit: 225N axial / 900N radial
-
🔌 CAN- & Type-C-Konnektivität für flexible Integration
-
🛑 Optionale kundenspezifische Bremsen für verbesserte Kontrolle
-
⚖️ Leichtbauweise: nur 375g mit Treiber
Spezifikationen
| GIM8108-8 | ||
| Fahrermodell |
/ | SDC104 |
| Nennspannung | V | 48 |
| Spannungsbereich | V | 12~56 |
| Leistung |
B |
336 |
| Nennmoment | N.M | 7.5 |
| Stillstandsdrehmoment | N.M | 22 |
| Nenn-Drehzahl nach Reduzierung | U/min | 110 |
| Maximale Drehzahl nach Reduzierung | U/min | 320 |
| Nennstrom | Ein | 7 |
| Stillstandsstrom | Ein | 22 |
| Phasenwiderstand | Ω | 0.67 |
| Phaseninduktivität | mH | 0.45 |
| Drehzahlkonstante | U/min/V | 6.67 |
| Drehmomentkonstante | N.M/A | 1 |
| Anzahl der Polpaare | Paare | 21 |
| Übersetzungsverhältnis | / | 8:1 |
| Ausrüstungsart | / | Planetengetriebe |
| Material des Untersetzungsgetriebes | / | STEEL |
| Spiel des Untersetzungsgetriebes | Bogenminuten | 15 |
| Motorgewicht ohne Treiber | g | 378 |
| Motorgewicht mit Treiber | g | 396 |
| Größe ohne Treiber | mm | Ø92*44 |
| Größe mit Treiber | mm | Ø92*55 |
| Maximale Axialbelastung | N | 225 |
| Maximale Radialbelastung | N | 900 |
| Geräusch | dB | ＜60 |
| Kommunikation | / | CAN & Type-C |
| Zweiter Encoder | / | JA |
| Schutzart des Motors | / | IP54 |
| Arbeitstemperatur | ℃ | -20~+80 |
| Auflösung des Encoders am Treiber | Bit | 16 |
| Separater Encoder | / | NEIN |
| Kundenspezifische Bremse | / | JA |
⚙️ SteadyWin GIM8108-8 Getriebemotor — Variantenvergleichstabelle
| Variantenname | Modellcode | Treiber Inbegriffen | Preis (EUR) | Gewicht | Lagerbestand | Notizen |
|---|---|---|---|---|---|---|
| Nur Motor | SW-GIM8108-8 | ❌ Nein | €74.00 | ~375g | 199 | Nur Motor, kein Treiber |
| Motor + GDZ468 Treiber | SW-GIM8108-81Z | ✅ GDZ468 | €129.00 | ~396g | 199 | Standardfahrer-Konfiguration |
| Motor + GDS68 Treiber | SW-GIM8108-82S | ✅ GDS68 | €104.00 | ~396g | 193 | Leichte Fahreroption |
| Motor + GDS68 + 2ES68 Treiber | SW-GIM8108-83SE | ✅ GDS68 + 2ES68 | €111.00 | ~396g | 197 | Erweiterte Steuerung, dualer Encoder |
🧠 Hinweise zu Fahreroptionen
-
GDZ468: Voll ausgestatteter Treiber mit CAN/Type-C Unterstützung
-
GDS68: Kompakter Treiber für platzbeschränkte Aufbauten
-
2ES68: Sekundäres Encoder-Modul für erweitertes Feedback
-
Alle Varianten behalten dieselben Kernmotor-Spezifikationen bei: 48V, 336W, 7,5N·m Drehmoment, 8:1 Getriebe, IP54 Gehäuse
⚙️ SteadyWin GIM8108-8 Planetengetriebemotor — Vollständige technische Übersicht
🔋 Kern-Spezifikationen
-
Spannungsbereich: 12V–56V DC
-
Nennspannung: 48V
-
Leistungsausgang: 336W
-
Nennmoment: 7,5 N·m
-
Blockiermoment: 22 N·m
-
Nenn-Drehzahl (nach 8:1 Untersetzung): 110 U/min
-
Maximale Drehzahl (nach Untersetzung): 320 U/min
-
Nennstrom: 7 A
-
Blockierstrom: 22 A
🧠 Präzision & Steuerung
-
Encoder-Auflösung: 16-Bit onboard
-
Kommunikationsprotokolle: CAN & Type-C
-
Polpaare: 21
-
Drehzahlkonstante: 6,67 U/min/V
-
Drehmomentkonstante: 1 N·m/A
-
Phasenwiderstand: 0,67 Ω
-
Phaseninduktivität: 0,45 mH
⚙️ Getriebe & Mechanik
-
Übersetzungsverhältnis: 8:1
-
Zahnradsystem: Planetengetriebe
-
Zahnradmaterial: Stahl
-
Spiel: ≤15 Bogenminuten
-
Maximale Axiallast: 225 N
-
Maximale Radiallast: 900 N
-
Geräuschpegel: <60 dB
📦 Formfaktor
-
Motordimensionen (mit Treiber): Ø92 × 55 mm
-
Gewicht (mit Treiber): 396 g
-
IP-Schutzart: IP54 (staub- und spritzwassergeschützt)
-
Betriebstemperatur: -20°C bis +80°C
-
Benutzerdefinierte Bremsunterstützung: ✅ Ja
-
Zweite Encoder-Unterstützung: ✅ Ja
-
Separate Encoder-Unterstützung: ❌ Nein
🧩 Ideale Anwendungen
-
🤖 Roboter-Gelenke: Sanfte Bewegung, hohes Drehmoment, kompakte Größe
-
🦾 Exoskelette & Humanoide: Leicht und reaktionsschnell
-
🏭 Automatisierungssysteme: Zuverlässig unter Last, präzises Feedback
-
🛠️ Benutzerdefinierte Mechatronik: CAN/Type-C macht die Integration flexibel
