Seeed Studio reTerminal DM 10,1'' Industrielle Mensch-Maschine-Schnittstelle CM4104032 Raspberry Pi

Seeed Studio reTerminal DM 10,1'' Industrielle Mensch-Maschine-Schnittstelle CM4104032 Raspberry Pi

458,95 €

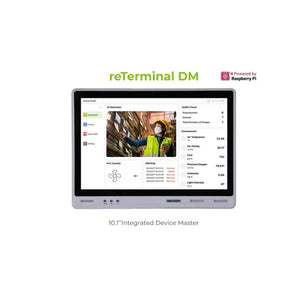

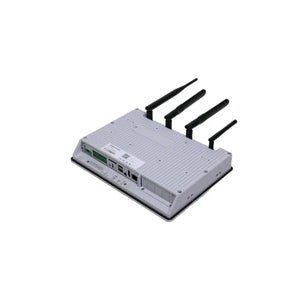

Das reTerminal DM ist ein Panel-PC, HMI, IIoT-Gateway in einem Gerät, betrieben vom Raspberry Pi CM4, mit einem 10,1'' IP65-Frontpanel und unterstützt das Raspberry Pi Software-Ökosystem. Es ist ausgestattet mit umfangreichen Schnittstellen wie CAN-Bus, RS485, RS232, Gigabit Ethernet und leistungsstarker drahtloser Kommunikation wie 4G, LoRa®, Wi-Fi und BLE.

✨ Funktionen

  • 🛡️ Robustes Design: IP65-Frontpanel, Betriebstemperatur -10~50°C
  • 🔓 Open-Source-Design: Angetrieben vom Raspberry Pi CM4, anpassbar mit PCIe-Erweiterungen (NVME SSD, Dual Ethernet, Dual USB 3.0, RS485/232 und mehr)
  • 💰 Kosteneffizienter Device Master: Vereint HMI, SPS, Panel-PC und Gateway in einem Gerät
  • ⚡ Low-Code-Programmierung: Integriertes Node-RED für flussbasierte Bearbeitung und Ein-Klick-Bereitstellung
  • 🌐 Hybride Konnektivität: Unterstützt 4G LTE, LoRaWAN®, Wi-Fi, BLE, RS485/RS232, CAN-Bus, Gigabit Ethernet, USB, HDMI
  • 📅 Produktgarantie: Zwei Jahre Garantie

📌 Hinweis: Produktlebensdauer: mindestens bis 2034 (basierend auf Raspberry Pi)



📊 Spezifikationen

CPU CM4 Quad-Core Cortex-A72 @ 1,5GHz
Speicher 4GB
Speicher 32GB eMMC, optional M.2 NVMe SSD
Betriebssystemunterstützung Raspbian, SenseCraft Edge OS

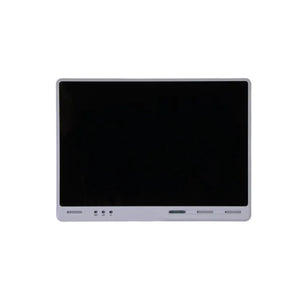

Anzeige 10,1'' LCD, 1280x800, 16,7M Farben, 400 nits Helligkeit, 170° Betrachtungswinkel
Hauch 10-Punkt kapazitiv, 7H Härte
Video & Audio HDMI 2.0, 2x Mikrofone, Summer, 3,5mm Audioanschluss

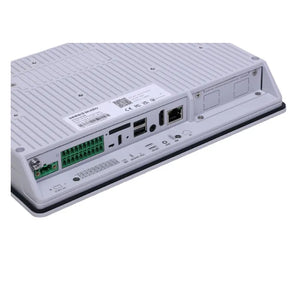

Schnittstellen Ethernet, USB, RS485, RS232, CAN-Bus, DI/DO, 40-poliger GPIO

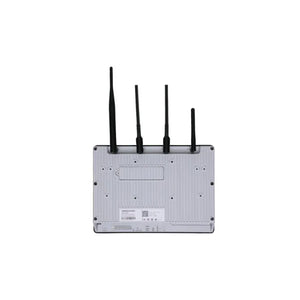

Drahtlos Wi-Fi, BLE, optional LoRaWAN®, optional 4G LTE
Leistung 12~24V DC, optional PoE, 6W Typ., 9W Max.
Umgebung IP65 Frontpanel, -10~50°C Betrieb, -20~70°C Lagerung
Mechanisch 259,4 × 191 × 42,2 mm, 1,8 kg, Druckguss-Aluminiumlegierung, Panel-/VESA-/DIN-Schienenmontage
Zertifizierung CE, FCC, UCKA, RoHS, TELEC, REACH
Andere RTC mit CR2032, Hardware WatchDog, ATECC608A Sicherheit, lüfterloses Design



🖥️ Hardware Übersicht

reTerminal DM integriert HMI/PLC/Gateway/Panel-PC-Funktionen, arbeitet auf der Edge-Ebene der IoT-Architektur, um den Datenfluss zu vereinheitlichen und vor Ort Geräte zu verwalten. Es verbindet Altsysteme mit modernen IT-Infrastrukturen.

Hardwareübersicht 1

Hardwareübersicht 2



📦 Anwendungen

Das reTerminal DM HMI ist eine vielseitige Lösung für verschiedene Branchen. Es läuft auf Home Assistant, SenseCraft Edge OS und Plattformen wie N3uron, Ignition Edge, Node-RED und ermöglicht Computer Vision, Cloud-Lösungen und industrielle Automatisierung.

  • ⚡ Energieverwaltung: Überwachung von Netzen, Solarpanels
  • 🏢 Gebäudemanagement: BAS-Steuerungspanels, Raumcontroller
  • 🏥 MedTech: Bedienfelder für medizinische Geräte, Patientenüberwachung
  • 🏭 Fertigung: Überwachung der Produktionslinie, Maschinen-HMI
  • ⚙️ Industrie: SCADA-Systeme, Fernüberwachung
  • ⛏️ Bergbau: Fahrzeugpanels, Integration der Bergwerksverwaltung
  • 🚧 Bau: BIM, Baustellenüberwachung, Steuerung schwerer Maschinen
  • 🚆 Transport: Fahrzeugzustand, Ticketsysteme
  • 🌱 Landwirtschaft: Bewässerungssteuerung, Gewächshausüberwachung
  • 🛍️ Einzelhandel: Digitale Beschilderung, Self-Checkout-Kioske
  • 📦 Logistik: Bestandsverfolgung, Lagerverwaltung
  • 💧 Wassermanagement: Überwachung von Kläranlagen, Verteilungssteuerung



📑 Dokumente

📦 Teileliste

Artikel Menge
reTerminal DM (Kamera & PoE) ×1
20-poliger Klemmenblock-Stecker (männlich) ×1
2-poliger Strombuchsen-zu-Schraubklemmen-Adapter ×1
Schraubensatz ×1
Sicherung ×1
Benutzerhandbuch 📖 ×1
Wi-Fi/BLE Zuleitungskabel (installiert) 🔌 ×1
Wi-Fi/BLE Antenne 📡 ×1
