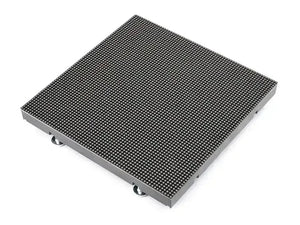

64×64 RGB-LED-Matrixpanel
4096 einzelne RGB-LEDs, 2 mm Abstand
unterstützt Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino
Funktionen im Überblick
Bei Einbruch der Dunkelheit erhellen die grellen Neonlichter der Straßen und Gassen die ganze Stadt und machen sie dynamischer. Offensichtlich spielt das vollfarbige LED-Matrix-Panel eine wichtige Rolle. Seien Sie vielleicht an den Türen von Geschäften, vielleicht im Bus oder im Taxi, Sie können immer Animationen oder Werbevideos sehen. Sieht es cool aus? Warum probieren Sie es nicht mal aus?
- 4096 einzelne RGB-LEDs, Vollfarbdisplay, einstellbare Helligkeit
- 64 x 64 Pixel, 2,5 mm Abstand, ermöglicht die Anzeige von Text, farbenfrohen Bildern oder Animationen
- Abmessungen: 160 x 160 mm, mittlere Größe, geeignet für DIY-Desktop-Displays oder Wandmontage-Displays
- Zwei integrierte HUB75-Header, einer für die Eingabe von Controller-Daten, einer für die Ausgabe, Kettenunterstützung
- Bietet Open-Source-Entwicklungsressourcen (Beispiele für Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino)
Spezifikationen
| Abmessungen | 160 mm × 160 mm |
|---|---|
| Pixel | 64×64=4096 PUNKTE |
| Tonhöhe | 2.5mm |
| Pixelform | 1R1G1B |
| Blickwinkel | ≥140° |
| Steuerungstyp | Synchronisation |
| Fahren | 1/32 Abtastung |
| Header | HUB75 |
| Stromversorgung | 5 V/3 A (VH4-Header-Eingang) |
| Leistung | ≤20 W |

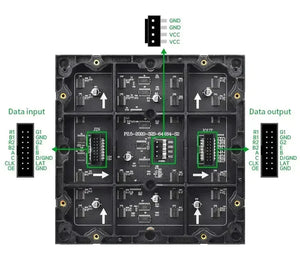

Header-Definition
* Diese Rückansicht dient nur als Referenz
Der Siebdruck und das Layout der Leiterplatte können von Charge zu Charge geringfügige Unterschiede aufweisen, die Software ist jedoch kompatibel.
| Stift | Beschreibung | Stift | Beschreibung |
|---|---|---|---|
| +5 V | 5V Stromeingang | GND | Boden |
| R1 | R Daten mit höherer Bitzahl | R2 | R untere Bitdaten |
| G1 | G Daten mit höherer Bitzahl | G2 | G Untere Bitdaten |
| B1 | B Daten mit höherer Bitzahl | B2 | B Untere Bitdaten |
| A | Eine Zeilenauswahl | B | B-Linienauswahl |
| C | C-Linienauswahl | D | D-Linienauswahl |
| E | E-Linienauswahl | CLK | Takteingang |
| LAT/STB | Verriegelungsstift | BIST DU | Ausgabe aktivieren |
Verkettbares Design
Multi-LED-Matrix-Panels können über den HUB75-Eingangs-/Ausgangs-Header zu einem größeren Panel verkettet werden
- Jedes RGB-LED-Matrix-Panel benötigt eine eigenständige Stromversorgung mit 5 V/3 A oder mehr, wenn sie zur Anzeige verkettet sind.
Anwendungsszenarien
DIY-Maker-Desktop- oder Wandmontage-Display, Schild, Umgebungsmonitor ...

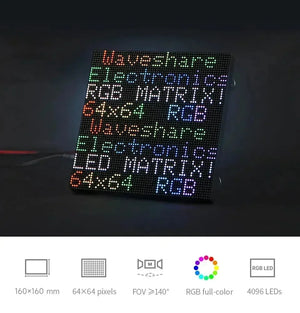

Produkt Show

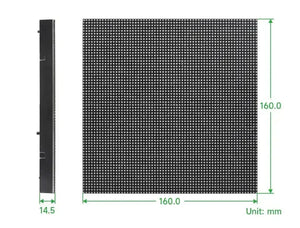

Abmessungen
Gewicht: 0,259 kg
- RGB-Matrix-P2.5-64x64 LED-Matrix und Zubehör x1
- Netzteil-Klemmenadapter x1
- 16P-Kabel ~30cm x1
