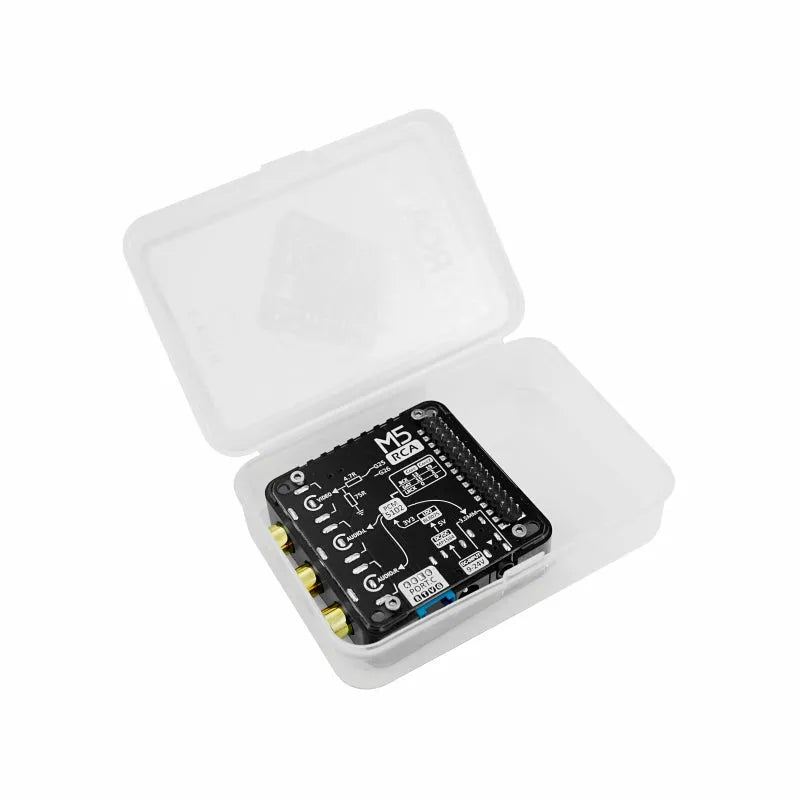

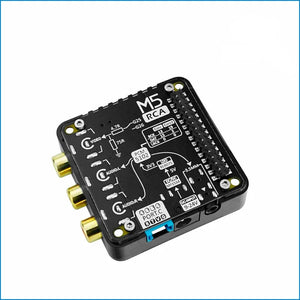

M5Stack RCA Audio/Video Composite-Modul 13.2

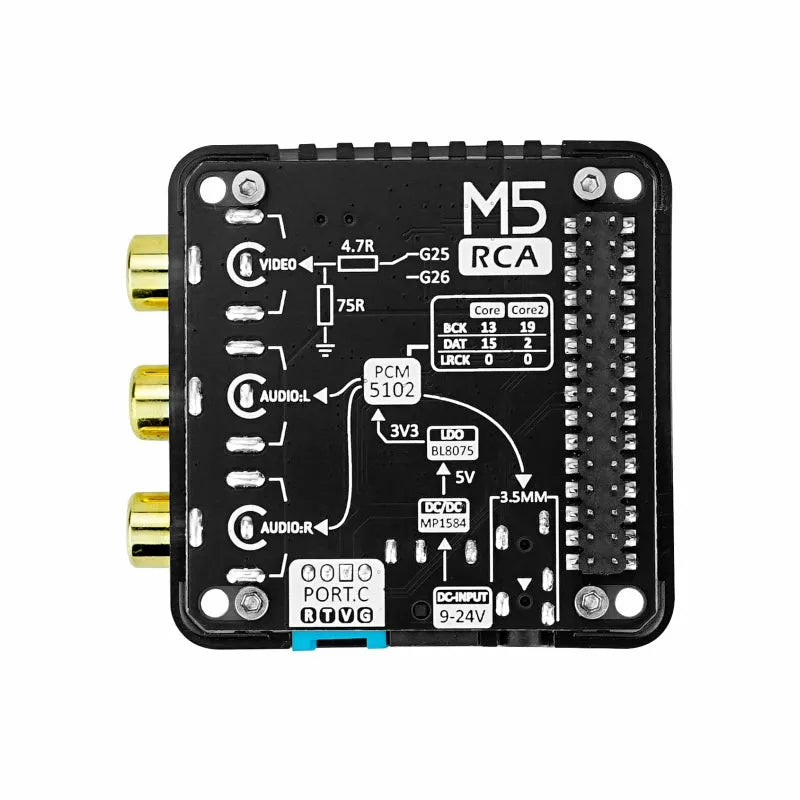

Modul RCA ist ein Composite-Signal-Erweiterungsmodul für Audio und Video, das den gemeinsamen S-Terminal-RCA-Anschluss verwendet und in zwei Audio- und einen Videoausgang (linker und rechter Kanal) unterteilt ist. Der Audioteil verwendet das I2S-Leistungsverstärker-Chip-System PCM5102APWR, das eine 32-Bit-Stereo-Audiosignalausgabe realisieren kann. In Bezug auf Video wird die analoge DAC-Videosignalfunktion der Hauptsteuerung ESP32 angewendet, die analoge Videosignale mit einer Auflösung von nicht mehr als 864 x 576 (PAL, PAL_M) erzeugen kann; Das Modul enthält eine DC-Buchse und einen 9–24 V bis 5 V DCDC-Stromkreis zur Stromversorgung der gesamten Maschine. Dieses Produkt eignet sich für Audio- und Videogeräte, die die S-Terminal-Schnittstelle ansteuern.
Merkmale

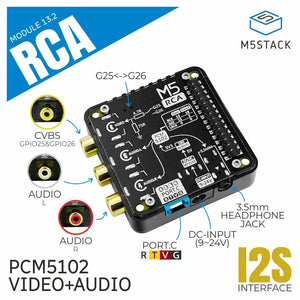

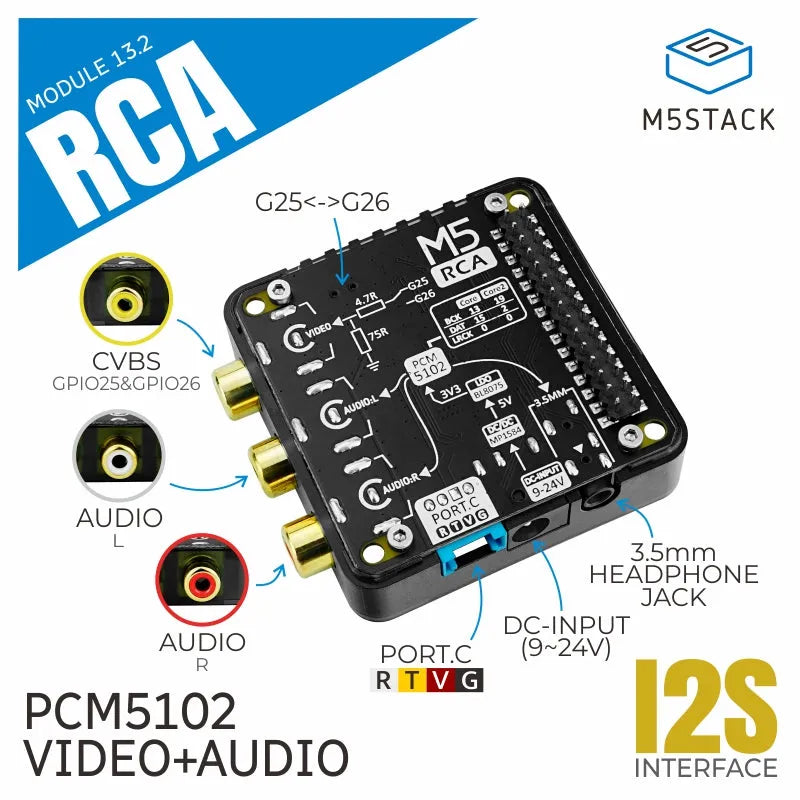

- RCA-Composite-Video-Audio-Ausgang (Audioschnittstelle für den linken und rechten Kanal)

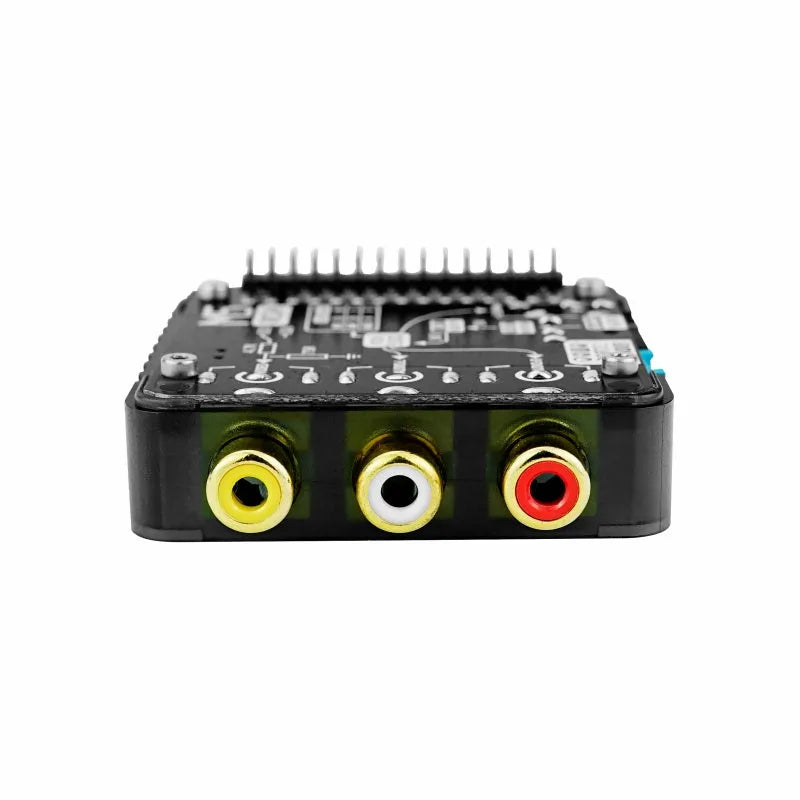

- Cinch-Buchsenanschlüsse
- 1 CVBS-Videoausgangsschnittstelle (GPIO25 und GPIO26 wechseln zwischen zwei Optionen)

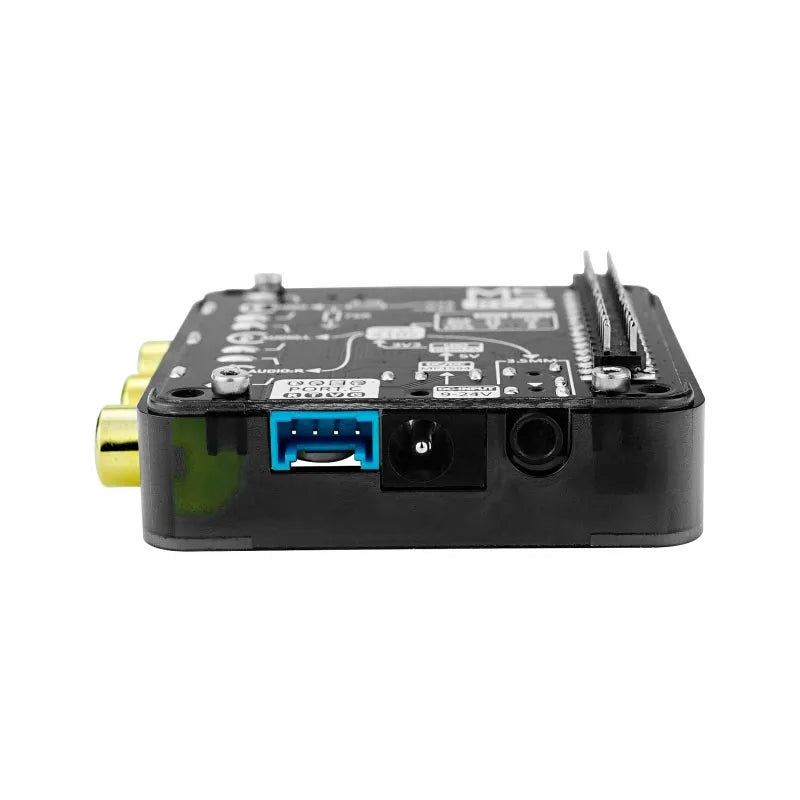

- 3,5-mm-Kopfhöreranschluss-Audioausgang
- Port C-Schnittstelle

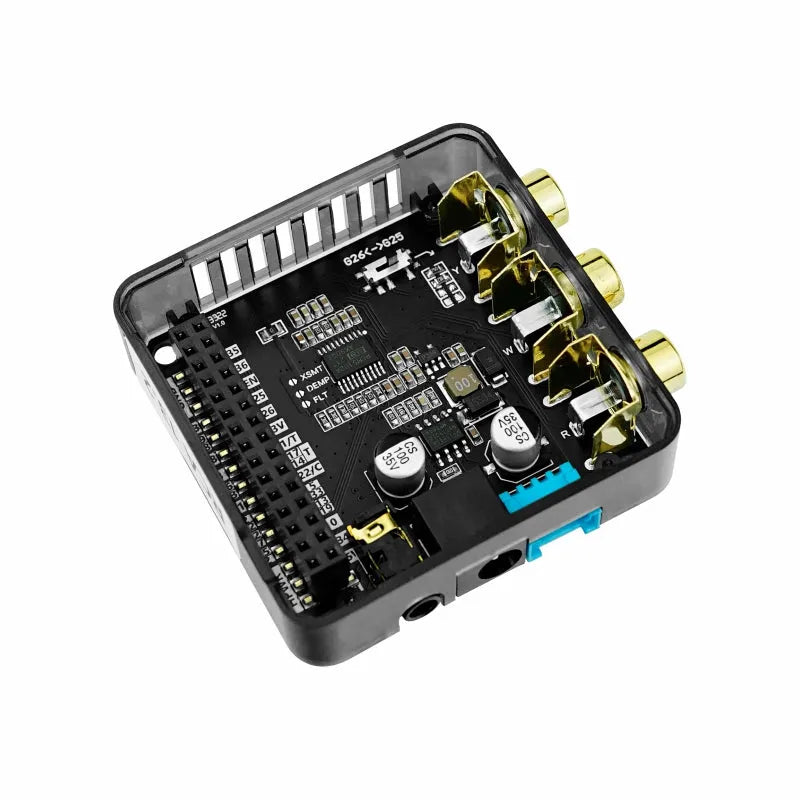

- PCM5102 Audio-Stereo-DAC
- DC 9–24 V bis 5 V Ausgang (<5 V, 3 A)
Inklusive
- 1x Cinch-Modul
Anwendungen
- Cinch-Stereoausgang
- Composite-Video- und Audio-Ausgabe
Spezifikation
| Ressourcen | Parameter |
|---|---|
| Audio-Stereo-DAC-Chip | Audio-Stereo-DAC-Chip |
| Schnittstelle | Cinch-Buchsensitz |
| Kanal | 1 CVBS-Videoausgangsschnittstelle (GPIO25 und GPIO26 wechseln zwischen zwei Optionen) |
| Ausgangssignal | Audio und Video (3,5-mm-Kopfhöreranschluss optional) |
| DCDC | MP1584EN |
| Audio-Stereo-DAC-Chip | PCM5102APWR |
| Produktgröße | 54 mm × 54 mm × 19,7 mm (Gehäusehöhe 13,2 mm) |
| Packungsgrösse | 93 mm x 63 mm x 25 mm |
| Produktgewicht | 22.5g |
| Paketgewicht | 41.7g |
